Vue d’ensemble
Destinées à l’inspection manuelle par contact, les sondes de la série A24 sont dotées d’un boîtier ergonomique, d’une membrane remplaçable et d’une grande ouverture carrée, ce qui permet leur utilisation dans une grande variété d’applications. Résistante à l’usure, la membrane d’une épaisseur de 0,5 mm facilite la vérification du couplage et assure un glissement tout en douceur sur les surfaces rugueuses.
Fonctions de la sonde

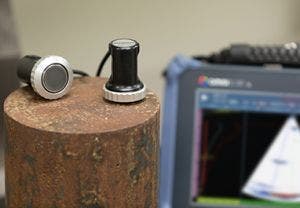

Série Atlas A24
- Longue durée de vie : la plaque d’usure remplaçable permet de prolonger la durée de vie de la sonde
- Polyvalence : inspection par ondes longitudinales à 0°, balayage de +30° à –30°
- Couverture d’une gamme d’épaisseurs : offerte en versions 2,0 MHz et 4,0 MHz
- Boîtier standard de la série Atlas avec technologie multiélément
- Idéale pour l’inspection des pièces suivantes :
- Goupilles et boulons de ponts
- Pièces forgées
Information de commande
| Numéro d’article | Numéro de référence | Fréquence (MHz) |
Nombre d’éléments | Pas (mm) |
Ouverture active (mm) |
Élévation (mm) |
Longueur du câble (mm) |
Angle de réfraction nominal dans l’acier |
| 2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | Ondes transversales 58° |
| 4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | Ondes transversales 58° |
| 2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° – OL |
| 4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° – OL |
Accessoires
Numéro d’article
Numéro de référence
Description
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020
Q3300931
Plaque d’usure pour le boîtier des sondes de la série A24, épaisseur de 0,5 mm, ensemble de 12 disques transparents en uréthane
MRN-24
U8770389
Bague de retenue pour la membrane protectrice
