Gamme de sondes pour l’inspection des soudures

Solutions de contrôle non destructif (CND)

Contactez-nous

Avantages

  • Conception optimisée pour l’inspection des soudures
  • Performances de pointe en matière de rapport signal/bruit
  • Vaste étendue d’épaisseurs
  • Nouveau concept de sabot offrant un meilleur couplage sur la pièce
  • Acoustique compatible avec le Rexolite

Applications habituelles

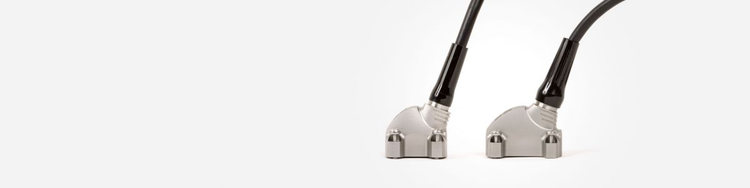

Sondes A31 et A32

  • Inspection automatisée ou manuelle de soudures d’une épaisseur de 3 mm à 60 mm à l’aide de sondes à faisceau angulaire
  • Conception de sabot novatrice pour les ondes longitudinales et transversales

Caractéristiques techniques et dimensions des sondes

Numéro d’article
Numéro de référence
Fréquence
(MHz)
Nombre d’éléments
Pas
(mm)
Ouverture active (mm)
Élévation
(mm)
Dimensions extérieures
(mm)
L
P
H
5L32-A31
Q3300178
5,0
32
0,60
19,2
10,0
30 (1.18)
28 (1.10)
25 (0.98)
7.5L32-A31
Q3300339
7,5
32
0,60
19,2
10
30 (1.18)
28 (1.10)
25 (0.98)
10L32-A31
Q3300340
10,0
32
0,30
9,9
10,0
30 (1.18)
28 (1.10)
25 (0.98)
2.25L32-A32
Q3300341
2,25
32
1,0
32,0
10,0
40 (1.57)
28 (1.10)
26 (1.02)
5L32-A32
Q3300180
5,0
32
1,0
32,0
10,0
40 (1.57)
28 (1.10)
26 (1.02)
5L64-A32
Q3300179
5,0
64
0,50
32,0
10,0
40 (1.57)
28 (1.10)
26 (1.02)

Colspan=10

Sondes fournies en standard avec connecteur OmniScan® et câble de 2,5 m, ou pouvant être adaptés pour d’autres connecteurs et longueurs de câbles.
