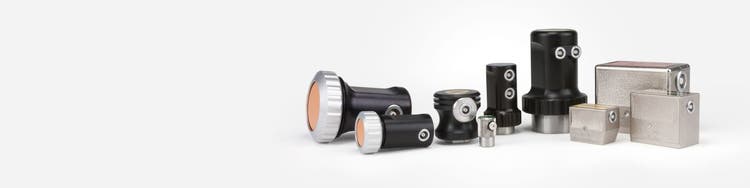

Les sondes Atlas satisfaisant aux normes européennes incluent des connecteurs LEMO, des éléments à diamètre métrique et des fréquences courantes (1 MHz, 2 MHz et 4 MHz). Elles sont conçues pour répondre aux critères d’inspection de référence dans toute l’Europe et le reste du monde.

Sondes de contact

Fréquence
MHz
Taille nominale
de l’élément
(mm)
Numéro d’article Champ proche
mm
Largeur de bande
typique (%)
Connecteur Type de
connecteur
Contour no
2 10 CN2R-10 7,2 85 LEMO® 00 Angle droit 3
24 CN2R-24 45 85 LEMO 00 Angle droit 4
4 10 CN4R-10 15,6 85 LEMO 00 Angle droit 3
24 CN4R-24 91 85 LEMO 00 Angle droit 4
5 5 CN5R-5 5 60 Microdot Angle droit 5
10 5 CN10R-5 10 60 Microdot Angle droit 5
CN2R-24

Les diagrammes DGS/AVG sont actuellement indisponibles pour les sondes de contact.

3

4

5

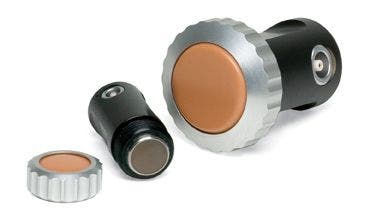

Sondes à face protégée

PF2R-10 (image de gauche), PF4R-24 (image de droite)

Fréquence MHz
Taille nominale des éléments (mm)
Numéro d’article
Champ proche (mm)
Largeur de bande typique (%)
Connecteur
Type de
connecteur
Contour no
1
24
PF1R-24
23
45
LEMO 1
Angle droit
12
24
PF1S-24
23
45
LEMO 1
Droit
11
2
10
PF2R-10
7,2
45
LEMO 00
Angle droit
13
24
PF2R-24
45
45
LEMO 1
Angle droit
12
24
PF2S-24
45
45
LEMO 1
Droit
11
4
10
PF4R-10
15,6
35
LEMO 00
Angle droit
13
24
PF4R-24
91
30
LEMO 1
Angle droit
12
24
PF4S-24
91
30
LEMO 1
Droit
11

Des diagrammes DGS/AVG sont inclus avec toutes les sondes à face protégée.

11

12

Sondes Atlas 32 mm

13

Accessoires — Membrane de protection

PM-24-12 (image de gauche), MRN-24 (image de droite)

Description
Convient à la taille nominale des éléments
Numéro d’article
-
mm
-
Ensemble de 12 membranes
10
PM-10-12
Ensemble de 12 membranes
24
PM-24-12
Bague de retenue
10
MRN-10
Bague de retenue
24
MRN-24

Sondes à émission-réception séparées

Fréquence
MHz
Taille nominale des éléments
mm
Numéro d’article Point de focalisation
dans l’acier
mm
Largeur de bande typique
(%)
Connecteur Type de
connecteur
Contour no
2 7 × 18 DL2R-7X18 15 50 LEMO 00 (2) Angle droit 2
7 × 18 DL2R-7X18-0 30 50 LEMO 00 (2) Angle droit 2
11 DL2R-11 8 48 LEMO 00 (2) Angle droit 1
4 3,5 × 10 DL4R-3.5X10 10 45 LEMO 00 (2) Angle droit 1
6 × 20 DL4R-6X20 12 48 LEMO 00 (2) Angle droit 2
6 × 20 DL4R-6X20-0 25 48 LEMO 00 (2) Angle droit 2
DL2R-7X18 (image de gauche), DL4R-3.5X10 (image de droite)

Des diagrammes DGS/AVG sont inclus avec toutes les sondes à émission-réception séparées.

1

2

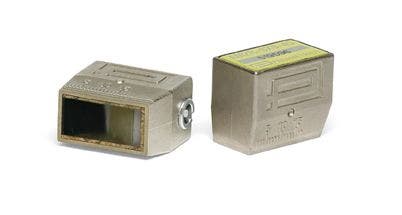

Sondes à faisceau angulaire avec sabot intégré

Fréquence
MHz
Taille nominale des éléments (mm)
Angle
(°)
Champ proche dans l’acier (mm)
Numéro d’article
Largeur de bande typique
Connecteur (%)
Type de
connecteur
Contour no
1
20 × 22
45
45
AM1R-20X22-45
55
LEMO 01
Angle droit
9
20 × 22
60
45
AM1R-20X22-60
55
LEMO 01
Angle droit
9
20 × 22
70
45
AM1R-20X22-70
55
LEMO 01
Angle droit
9
2
8 × 9
45
15
AM2R-8X9-45
40
LEMO 00
Angle droit
6
8 × 9
45
15
AM2S-8X9-45
40
LEMO 00
Droit
7
8 × 9
60
15
AM2R-8X9-60
40
LEMO 00
Angle droit
6
8 × 9
60
15
AM2S-8X9-60
40
LEMO 00
Droit
7
8 × 9
70
15
AM2R-8X9-70
40
LEMO 00
Angle droit
6
8 × 9
70
15
AM2S-8X9-70
40
LEMO 00
Droit
7
14 × 14
45
39
AM2R-14X14-45
45
LEMO 00
Angle droit
8
14 × 14
60
39
AM2R-14X14-60
45
LEMO 00
Angle droit
8
14 × 14
70
39
AM2R-14X14-70
45
LEMO 00
Angle droit
8
20 × 22
38
90
AM2R-20X22-38
40
LEMO 01
Angle droit
9
20 × 22
45
90
AM2R-20X22-45
40
LEMO 01
Angle droit
9
20 × 22
60
90
AM2R-20X22-60
40
LEMO 01
Angle droit
9
20 × 22
70
90
AM2R-20X22-70
40
LEMO 01
Angle droit
9
4
8 × 9
38
30
AM4R-8X9-38
40
LEMO 00
Angle droit
6
8 × 9
45
30
AM4R-8X9-45
40
LEMO 00
Angle droit
6
8 × 9
45
30
AM4S-8X9-45
40
LEMO 00
Droit
7
8 × 9
60
30
AM4R-8X9-60
40
LEMO 00
Angle droit
6
8 × 9
60
30
AM4S-8X9-60
40
LEMO 00
Droit
7
8 × 9
70
30
AM4R-8X9-70
40
LEMO 00
Angle droit
6
8 × 9
70
30
AM4S-8X9-70
40
LEMO 00
Droit
7
20 × 22
45
180
AM4R-20X22-45
40
LEMO 01
Angle droit
9
20 × 22
60
180
AM4R-20X22-60
40
LEMO 01
Angle droit
9
20 × 22
70
180
AM4R-20X22-70
40
LEMO 01
Angle droit
9
5
14 × 14
45
88
AM5R-14X14-45
40
LEMO 00
Angle droit
7
14 × 14
60
88
AM5R-14X14-60
40
LEMO 00
Angle droit
7
14 × 14
70
88
AM5R-14X14-70
40
LEMO 00
Angle droit
7
6
3 × 4
45
N/A
AM6S-3X4-45
38
Microdot®
Droit
10
3 × 4
60
N/A
AM6S-3X4-60
38
Microdot
Droit
10
3 × 4
70
N/A
AM6S-3X4-70
38
Microdot
Droit
10

Des diagrammes DGS/AVG sont inclus avec toutes les sondes à sabot intégré, sauf les modèles AM6S-3x4-45, AM6S-3x4-60 et AM6S-3x4-45.

6

7

8

9

10

Diagrammes AVG/DGS
