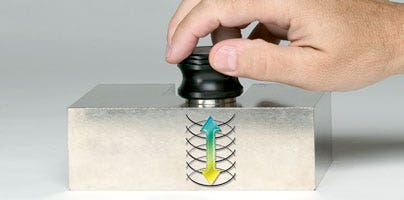

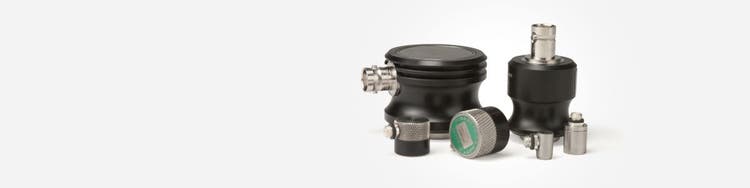

Une sonde de contact comprend un élément unique à ondes longitudinales utilisé en contact direct avec la pièce inspectée.
Avantages :
- Tous les modèles sont conçus pour une utilisation dans des environnements industriels difficiles
- Impédance acoustique correspondant de près à celle de la plupart des matériaux
- Utilisables pour l’inspection d’une grande variété de matériaux
Applications :
- Détection des défauts et mesure d’épaisseur au moyen d’une sonde droite
- Détection et dimensionnement de délaminations
- Caractérisation de matériaux et mesures de la vitesse de propagation ultrasonore
- Inspection de plaques, de billettes, de barres, de pièces forgées, de fonte, d’extrusions et d’une grande variété d’autres types de composants métalliques et non métalliques
- Utilisation en continu sur des matériaux à une température s’élevant jusqu’à 50 °C
Sondes de type « fingertip »
- Unités excédant 0,25 po (6 mm) moletées pour une prise solide
- Boîtier en acier inoxydable 303
- Conception à profil bas pour l’inspection dans les zones d’accès difficile
- Configuration à angle droit adaptée au connecteur Microdot®
Dimensions de la sonde (po)
| Taille nominale des éléments | (A) | (B) |
| 1,00 | 1,25 | 0,63 |
| 0,75 | 1,00 | 0,63 |
| 0,50 | 0,70 | 0,63 |
| 0,375 | 0,53 | 0,50 |
| 0,25 | 0,35 | 0,42 |
| 0,125 | 0,25 | 0,38 |
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.5 | 1 | 25 |
A101S-RM U8401002 |
V101-RM U8403002 |
|
| 1 | 0.5 | 13 |
A103S-RM U8401008 |
V103-RM U8403008 |
|
| 1 | 0.75 | 19 |
A114S-RM U8401039 |
V114-RM U8403039 |
|
| 1 | 1 | 25 |
A102S-RM U8401005 |
V102-RM U8403005 |
|
| 2.25 | 0.25 | 6 |
A133S-RM U8401050 |
C133-RM U8402007 |
V133-RM U8403053 |
| 2.25 | 0.375 | 10 |
A125S-RM U8401047 |
C125-RM U8402005 |
V125-RM U8403048 |
| 2.25 | 0.5 | 13 |
A106S-RM U8401017 |
C106-RM U8402002 |
V106-RM U8403018 |
| 2.25 | 0.75 | 19 |
A105S-RM U8401014 |
V105-RM U8403015 |
|
| 2.25 | 1 | 25 |
A104S-RM U8401011 |
V104-RM U8403011 |
|
| 3.5 | 0.25 | 6 |
A184S-RM U8401061 |
||
| 3.5 | 0.375 | 10 |
A183S-RM U8401060 |
V183-RM U8403084 |
|
| 3.5 | 0.5 | 13 |
A182S-RM U8401058 |
V182-RM U8403082 |
|
| 3.5 | 0.75 | 19 |
A181S-RM U8401055 |
||
| 5 | 0.125 | 3 |
V1091 U8403027 |
||
| 5 | 0.25 | 6 |
A110S-RM U8401030 |
C110-RM U8402004 |
V110-RM U8403031 |
| 5 | 0.375 | 10 |
A126S-RM U8401048 |
C126-RM U8402006 |
V126-RM U8403049 |
| 5 | 0.5 | 13 |
A109S-RM U8401027 |
C109-RM U8402003 |
V109-RM U8403029 |
| 5 | 0.75 | 19 |
A108S-RM U8401023 |
V108-RM U8403025 |
|
| 5 | 1 | 25 |
A107S-RM U8401020 |
V107-RM U8403022 |
|
| 7.5 | 0.25 | 6 |
A121S-RM U8401045 |
V121-RM U8403046 |
|
| 7.5 | 0.375 | 10 |
A122S-RM U8401046 |
V122-RM U8403047 |
|
| 7.5 | 0.5 | 13 |
A120S-RM U8401043 |
||
| 10 | 0.125 | 3 |
V129-RM U8403051 |
||
| 10 | 0.25 | 6 |
A112S-RM U8401035 |
V112-RM U8403035 |
|
| 10 | 0.375 | 10 |
A127S-RM U8401049 |
V127-RM U8403050 |
|
| 10 | 0.5 | 13 |
A111S-RM U8401033 |
V111-RM U8403033 |
|
| 15 | 0.25 | 6 |
A113S-RM U8401037 |
V113-RM U8403036 |
|
| 20 | 0.125 | 3 |
V116-RM U8403044 |
||
Sondes de contact standard
- Gaines de saisie confortables conçues pour fournir une prise stable même avec des gants
- Boîtier en acier inoxydable 303
- Éléments de grand diamètre pour une énergie sonore accrue et une meilleure couverture
- Connecteur de série BNC à angle droit; connecteur BNC droit également offert
Dimensions de la sonde (po)
| Taille nominale des éléments | (A) | (B) | (C) |
| 1,50 | 1,75 | 2,23 | 1,25 |
| 1.50* | 1,75 | 2,50 | 2,50 |
| 1,125 | 1,38 | 1,79 | 1,25 |
| 1,00 | 1,25 | 1,60 | 1,25 |
| 0,25 × 1,00 | 1,25 | 1,60 | 1,25 |
| 0,75 | 1,00 | 1,37 | 1,25 |
| 0,50 | 0,63 | 1,16 | 1,25 |
* Les modèles V1011 et V1012 présentent des boîtiers différents.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.1 | 1.5 | 39 |
V1011 U8400013 |
||
| 0.25 | 1.5 | 39 |
V1012 U8400014 |
||
| 0.5 | 1 | 25 |
A101S-RB U8401001 |
V101-RB U8403001 |
|
| 0.5 | 1.5 | 39 |
A189S-RB U8401064 |
V189-RB U8403085 |
|
| 1 | 0.5 | 13 |
A103S-RB U8401007 |
C103-SB U8402001 |
V103-RB U8403007 |
| 1 | 0.75 | 19 |
A114S-RB U8401038 |
||
| 1 | 1 | 25 |
A102S-RB U8401004 |
V102-RB U8403004 |
|
| 1 | 1.5 | 39 |
A192S-RB U8401068 |
V192-RB U8403089 |
|
| 2.25 | 0.25 x 1 | 6 x 25 |
A188S-RB U8401062 |
||
| 2.25 | 0.5 | 13 |
A106S-RB U8401016 |
V106-RB U8403017 |
|
| 2.25 | 0.75 | 19 |
A105S-RM U8401014 |
V105-RB U8403014 |
|
| 2.25 | 1 | 25 |
A104S-RB U8401010 |
V104-RB U8403010 |
|
| 2.25 | 1.125 | 29 |
V197-RB U8403095 |
||
| 2.25 | 1.5 | 39 |
A195S-RB U8401072 |
V195-RB U8403093 |
|
| 3.5 | 0.5 | 13 |
A182S-RB U8401057 |
||
| 3.5 | 0.75 | 19 |
A181S-RB U8401054 |
V181-RB U8403078 |
|
| 3.5 | 1 | 25 |
V180-RB U8403076 |
||
| 5 | 0.5 | 13 |
A109S-RB U8401026 |
V109-RB U8403028 |
|
| 5 | 0.75 | 19 |
A108S-RB U8401022 |
V108-RB U8403024 |
|
| 5 | 1 | 25 |
A107S-RB U8401019 |
V107-RB U8403021 |
|
| 7.5 | 0.5 | 19 |
V120-RB U8403045 |
||
| 10 | 0.5 | 13 |
A111S-RB U8401032 |
V111-RB U8403032 |
|
Sondes de contact magnétiques
- Boîtier équipé d’un anneau magnétique pour le positionnement fixe de la sonde sur des matériaux ferreux
- Performance de la bande large semblable à celle de la série Videoscan
| Fréquence | Taille nominale des éléments | Numéros d’article | |
| MHz | po | mm | |
| 5,0 | 0,5 | 13 | M1042 |
| 5,0 | 0,25 | 6 | M1057 |
| 10 | 0,5 | 13 | M1056 |
| 10 | 0,25 | 6 | M1054 |
| 15 | 0,25 | 6 | M1055 |
Remarque : Toutes les sondes magnétiques ci-dessus sont équipées de connecteurs droits Microdot®.
Dimensions de la sonde (po)
| Taille nominale des éléments | (A) | (B) |
| 0,50 | 0,81 | 0,63 |
| 0,25 | 0,50 | 0,42 |
