Une sonde à émission-réception séparées comprend deux éléments à cristaux logés dans le même boîtier et séparés par une barrière acoustique. Un des éléments sert à émettre des ondes sonores longitudinales et l’autre sert de récepteur. L’inclinaison vers l’intérieur de ces deux éléments l’un par rapport à l’autre permet de générer un parcours sonore en forme de V dans le matériau inspecté. Cette focalisation simulée améliore la résolution dans la zone focale.
Advantages:
- Résolution à faible profondeur améliorée
- Nul besoin de multiples lignes à retard pour les applications à haute température
- Bon couplage sur les surfaces rugueuses ou courbes
- Réduction du bruit de rétrodiffusion dans les matériaux à grains grossiers ou à dispersion
- Combine les capacités de pénétration d’une sonde monoélément à basse fréquence avec les capacités de résolution à faible profondeur d’une sonde monoélément à haute fréquence
- Profilage possible pour adaptation aux pièces courbes
Applications:
- Mesure de l’épaisseur résiduelle des parois
- Contrôle de la corrosion/érosion
- Inspection de la superposition des soudures et de la qualité de l’adhérence des revêtements
- Détection de la porosité, des inclusions, des fissures et des laminations dans les pièces moulées et forgées
- Détection des fissures dans les boulons et autres objets cylindriques
- Résistance à une température maximale de 425 °C pour les sondes de 5,0 MHz et plus, et de 175 °C pour les sondes de 7,5 MHz et de 10 MHz. Le temps d’utilisation recommandé pour l’inspection de surfaces d’une température variant de 90 °C à 425 °C ne doit pas dépasser dix secondes de contact avec la surface chaude, suivi d’un temps de refroidissement minimal d’une minute (ne s’applique pas aux sondes à émission-réception séparées avec pointe miniature)
Sondes de la série DC
Sondes à émission-réception séparées DC1 à DC5 pour le contrôle de la corrosion
Un coffre à outils complet pour le contrôle de la corrosion permettant d’assurer l’intégrité des pipelines et des réservoirs
Les sondes à émission-réception séparées de la série DC (de DC1 à DC5) d’Olympus constituent un coffre à outils complet de contrôle de la corrosion qui facilite l’inspection des pipelines et des réservoirs. Optimisées pour les applications d’inspection de la corrosion et des matériaux minces, ces sondes s’adaptent à une grande variété d’appareils de CND et de procédures d’inspection par ultrasons.
Tous les modèles offrent un signal plus net que les sondes monoéléments et génèrent moins de réverbération que les modèles de sondes comparables, ce qui est utile pour la détection de très petits défauts, l’inspection près de la surface et la différenciation entre deux indications semblables.

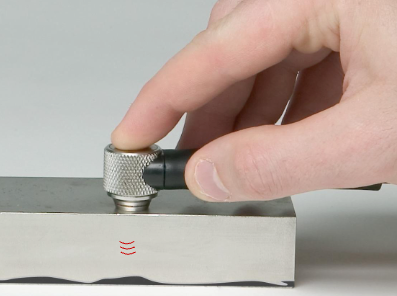

Sondes DC1 et DC2 : robustes et polyvalentes pour l’inspection des réservoirs et des pipelines
Offrant une fréquence de 7,5 MHz et un léger angle de toit, les sondes à émission-réception séparées DC1 et DC2 offrent une résolution à faible profondeur optimale dans une plage d’épaisseur variant de 0,76 mm à 50,8 mm dans l’acier.
Avantages principaux :
- Idéales pour la couverture de matériaux minces
- Excellentes pour la mesure d’épaisseur, la cartographie de la corrosion et le dimensionnement des défauts
- Offertes avec un boîtier standard (DC1) ou à parois épaisses (DC2)
- Résistantes à l’usure même en cas de friction répétée grâce au boîtier à parois épaisses résistant à l’usure (DC2)
- Efficaces sur des tuyaux d’un diamètre extérieur aussi faible qu’un pouce (25,4 mm)
- Conçues pour l’inspection de tuyaux et de réservoirs dont la surface a une température élevée (effectuée à l’aide d’une ligne à retard résistant à des températures allant jusqu’à 150 °C)
- Adaptées aux espaces restreints : profil bas (18 mm de hauteur) et diamètre de la pointe de 0,455 po (DC1) et de 0,56 po (DC2)
- Boîtier moleté facile à saisir
- Connecteurs non moulés BNC et LEMO assurant une grande compatibilité avec divers appareils
- Réducteur de tension à ressort amélioré (connecteur BNC seulement) pour réduire au minimum les dommages au câble
DC1
DC2

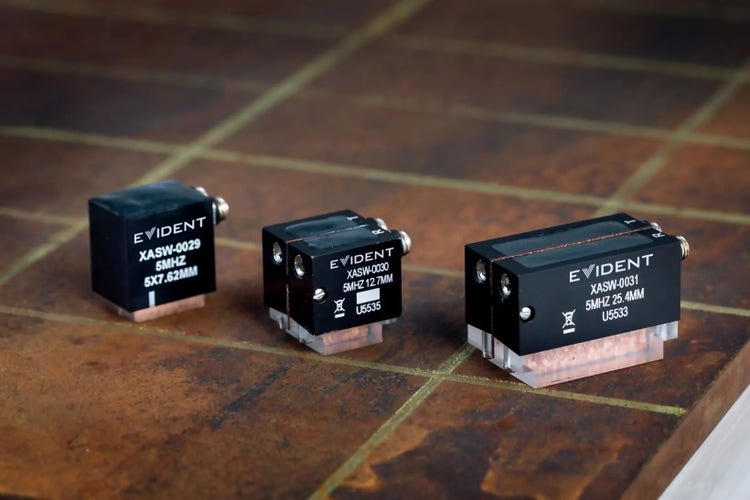

Sondes DC3, DC4 et DC5
Sondes DC3, DC4 et DC5 : inspection de matériaux très minces allant au-delà du simple contrôle de la corrosion
Les sondes à émission-réception séparées DC3, DC4 et DC5 augmentent vos capacités d’inspection. Grâce aux fréquences de 5 MHz et à des tailles/emplacements d’éléments optimaux, les inspecteurs peuvent effectuer le contrôle de la corrosion sur des matériaux très minces. Grâce à sa conception à grand angle, le modèle DC3 mène la série au-delà du contrôle de la corrosion et de la mesure d’épaisseur pour inclure l’inspection des soudures de tuyaux à paroi mince et d’autres applications. Il est utile pour l’inspection de l’acier d’une épaisseur allant de 0 mm à 15,2 mm. Les modèles DC4 et DC5 offrent une plage de profondeurs optimale dans l’acier de 1,02 mm à 38,1 mm.

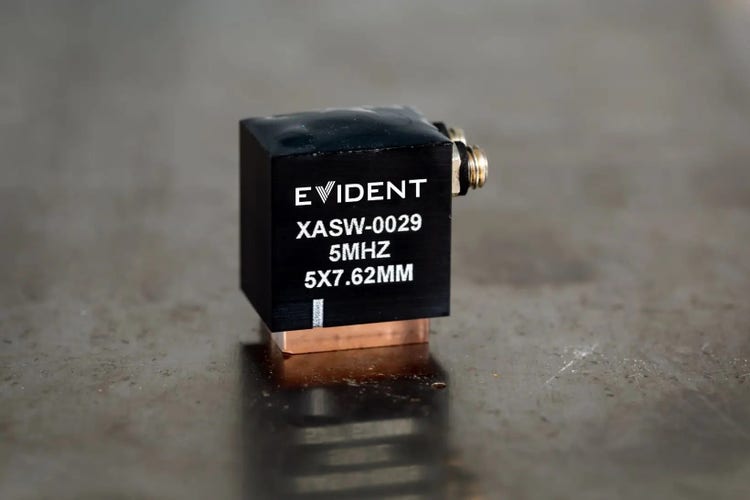

Sonde DC3 : inspection rapide de soudures de tuyaux et de matériaux à parois minces
Grâce à une fréquence de 5 MHz et à des ondes longitudinales à grand angle, la sonde à émission-réception séparées DC3 permet une résolution à faible profondeur optimale pour les matériaux très minces dont l’épaisseur varie de 0 mm à de 15,24 mm.
Avantages principaux :
- Ondes longitudinales à grand angle : inspection de matériaux très minces allant au-delà du simple contrôle de la corrosion
- Outil UT rapide et fiable pour l’inspection des soudures sur les tuyaux à paroi mince
- Possibilité d’effectuer à grande vitesse l’inspection manuelle des soudures, comme avec des modèles comparables
- Éléments piézocomposites doubles pour une énergie accrue
- Barrière acoustique antibruit propre à la technologie par émission-réception séparées empêchant la diaphonie
- Adaptées aux espaces restreints pour l’inspection de zones difficiles d’accès, comme les tubes de chaudières
- Conception compacte grâce aux sabots intégrés
- Connecteurs Microdot assurant la compatibilité avec divers appareils de CND
Voici quelques exemples d’applications courantes :
- Inspection manuelle à grande vitesse de canalisations à paroi mince, de tubes de chaudières et d’autres composants minces
- Analyse et dimensionnement des défauts planaires
- Distinction entre la géométrie de la racine de la soudure et les indications
- Inspection des soudures longitudinales et circonférentielles des pipelines
- Inspection des soudures de tubes de chaudières
- Inspection de tuyauterie pharmaceutique
- Inspection de tubes d’échangeurs thermiques
- Inspection des composants à parois minces de l’industrie nucléaire

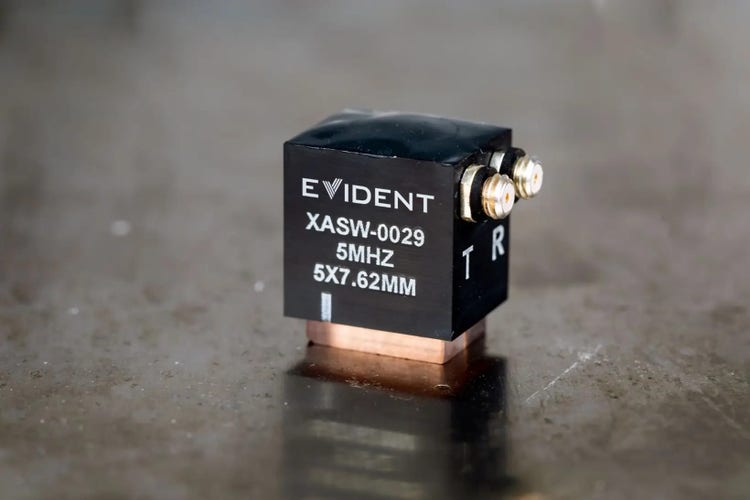

Sonde DC3
Sondes DC4 et DC5 : optimisées pour la détection des défauts et la mesure d’épaisseur des matériaux minces
Grâce à une fréquence de 5 MHz, aux éléments légèrement inclinés et aux ondes longitudinales à 0 degré, les sondes à émission-réception séparées DC4 et DC5 permettent une mesure d’épaisseur et une détection des défauts améliorées dans les matériaux minces dont l’épaisseur peut varier de 1,02 mm à 38,1 mm.
Avantages principaux :
- Résolution à faible profondeur optimale pour les matériaux minces
- Léger angle de toit améliorant la détection des défauts et la mesure d’épaisseur
- Sabots remplaçables prolongeant la durée de vie utile de la sonde
- Barrière acoustique antibruit propre à la technologie par émission-réception séparées empêchant la diaphonie
- Connecteurs Microdot assurant la compatibilité avec divers appareils de CND

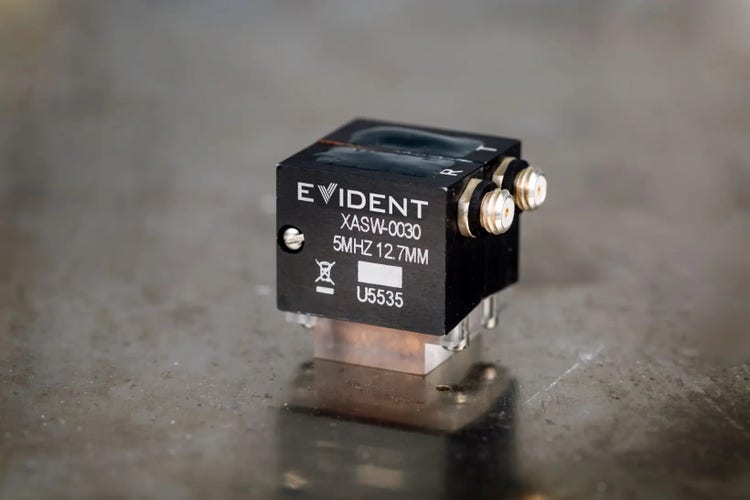

Sonde DC4

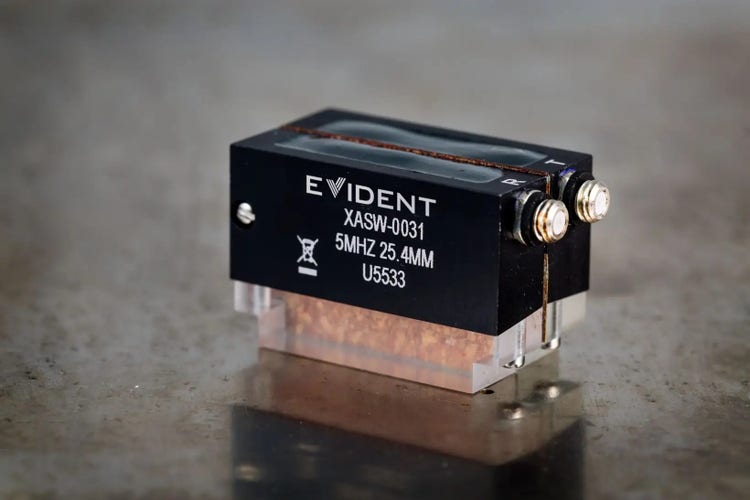

Sonde DC5

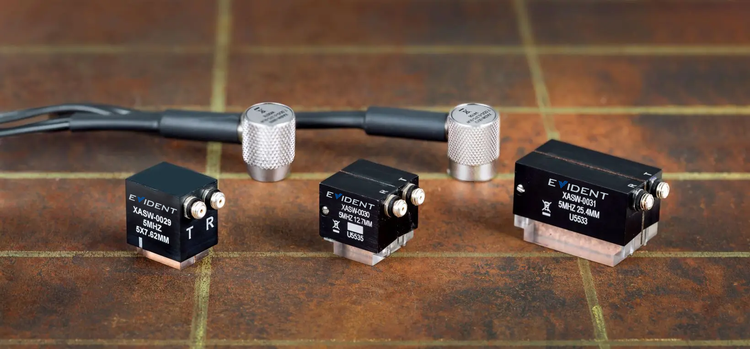

Combinez les différentes sondes pour répondre à des exigences d’inspection particulières
Selon votre application particulière, vous pouvez utiliser l’une ou l’autre des cinq sondes, ou une combinaison de celles-ci, pour améliorer votre contrôle de la corrosion et le dimensionnement des défauts. Lorsque les exigences d’inspections changent sur le terrain, tirez profit de l’ensemble complet de sondes qui vous offre une plage d’épaisseur totale combinée de 0 mm à 50,8 mm, ainsi qu’un outil supplémentaire d’inspection des soudures de tuyaux (modèle DC3). Vous pouvez vous procurer les sondes séparément ou, pour plus de commodité, acheter l’ensemble complet de sondes, de DC1 à DC5. Pour voir les divers ensembles offerts, consultez les images et les numéros de référence et codes de pièce ci-dessous.

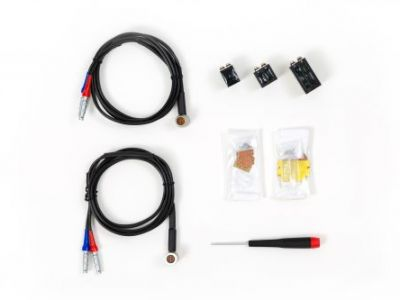

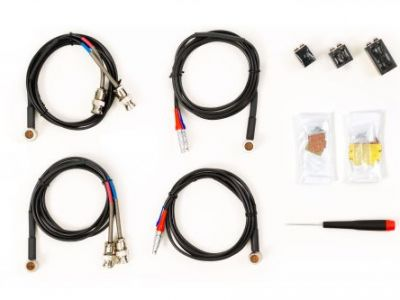

DC-KIT-TOOLBOX
Q7790167
Compatible to instruments with Female BNC and or Female LEMO 00 T/R Ports

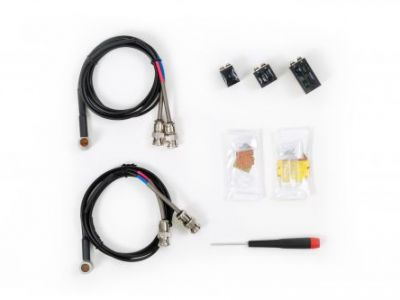

DC-KIT-RP-TOOLBOX
Q7790168
Compatible to instruments with Female BNC T/R Ports
DC-KIT-RPL-TOOLBOX
Q7790169
Compatible to instruments with Female LEMO 00 T/R Ports

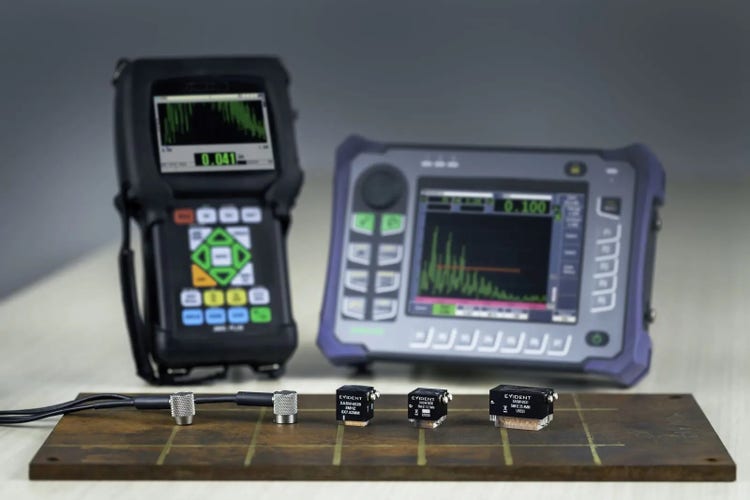

Combinez les sondes aux appareils de recherche de défauts EPOCH™ 650 ou EPOCH™ 6LT ou au mesureur d’épaisseur 38DL PLUS™* pour réaliser une cartographie précise et efficace de la corrosion afin d’évaluer l’épaisseur nominale de la paroi, la corrosion par piqûres, ainsi que le type et la taille du défaut.
* En raison des angles de toit, une correction manuelle du parcours en V peut être nécessaire pour les modèles DC1, DC2, DC4 et DC5.
Renseignements pour la commande
Caractéristiques et dimensions des sondes de la série DC
| Item Number | Part Code | Frequency | Nominal Element Size | Connector Type | Connector Location | Cable Type | External Dimensions | Tip | |||
| mm | Inches | Length | Width | Height | |||||||
| Q3300872 | 7.5DS-0.375-0LW-DC1-P-1-RPL | 7.5 | 9.52 | 0.375 | LEMO 00 | Right Angle | Right Angle Potted | 14.73 mm (0.58 in) | 18.54 mm (0.73 in) | 0.455 in diameter | |
| Q3300873 | 7.5DS-0.375-0LW-DC1-P-1-RP | 7.5 | 9.52 | 0.375 | BNC | Right Angle | Right Angle Potted | 14.73 mm (0.58 in) | 18.54 mm (0.73 in) | 0.455 in diameter | |
| Q3300945 | 7.5DS-0.375-0LW-DC2-P-1-RP | 7.5 | 9.52 | 0.375 | BNC | Right Angle | Right Angle Potted | 14.73 mm (0.58 in) | 18.54 mm (0.73 in) | 0.56 in diameter | |
| Q3301219 | 7.5DS-0.375-0LW-DC2-P-1-RPL | 7.5 | 9.52 | 0.375 | LEMO 00 | Right Angle | Right Angle Potted | 14.73 mm (0.58 in) | 18.54 mm (0.73 in) | 0.56 in diameter | |
| Q3301828 | 5DS-5.08X7.62-DC3-RM | 5 | 5.08 x 7.62 | 0.2 x 0.3 | Microdot | Right Angle | Right Angle Potted | 19.4 mm (0.76 in) | 15.1 mm (0.59 in) | 22.2 mm (0.87 in) | 0.46 x 0.63 (in) |
| Q3301829 | 5DS-12.7X12.7-0LW-DC4-RM-RW | 5 | 12.7 x 12.7 | 0.5 x 0.5 | Microdot | Right Angle | Right Angle Potted | 19.2 mm (0.76 in) | 19.8 mm (0.78 in) | 21.3 mm (0.84 in) | 0.59 x 0.50 (in) |
| Q3301830 | 5DS-12.7X25.4-0LW-DC5-RM-RW | 5 | 12.7 x 25.4 | 0.5 x 1 | Microdot | Right Angle | Right Angle Potted | 34.9 mm (1.37 in) | 19.8 mm (0.78 in) | 23.0 mm (0.91 in) | 0.73 x 1.10 (in) |
| Numéro de référence | Code de la pièce |
| Q7000475 | ENSEMBLE DE SABOTS DE REMPLACEMENT SDC4-0L |
| Q7000476 | ENSEMBLE DE SABOTS DE REMPLACEMENT SDC5-0L |
| Numéro de référence | Code de la pièce | L’ensemble comprend : |
| Q7790167 | DC-KIT-TOOLBOX | Un (1) de chacun : 7.5DS-0.375-0LW-DC1-P-1-RPL (connecteurs LEMO encapsulés à angle droit), 7.5DS-0.375-0LW-DC1-P-1-RP (connecteurs BNC encapsulés à angle droit), 7.5DS- 0.375-0LW-DC2-P-1-RP (boîtier à parois épaisses, connecteurs BNC encapsulés à angle droit), 7.5DS-0.375-0LW-DC2-P-1-RPL (boîtier à parois épaisses, connecteurs LEMO encapsulés à angle droit), 5DS-5.08 X7.62-DC3-RM, 5DS-12.7X12.7-0LW-DC4-RM-RW, 5DS-12.7X25.4-0LW-DC5-RM-RW, ENSEMBLE DE SABOTS DE REMPLACEMENT SDC4-0L et ENSEMBLE DE SABOTS DE REMPLACEMENT SDC5-0L |
| Q7790168 | DC-KIT-RP-TOOLBOX | Un (1) de chacun : 7.5DS-0.375-0LW-DC1-P-1-RP (connecteurs BNC encapsulés à angle droit), 7.5DS-0.375-0LW-DC2-P-1-RP (boîtier à parois épaisses, connecteurs BNC encapsulés à angle droit), 5DS-5.08X7.62-DC3-RM, 5DS-12.7X12.7-0LW-DC4-RM-RW, 5DS-12.7X25.4-0LW-DC5-RM-RW, ENSEMBLE DE SABOTS DE REMPLACEMENT SDC4-0L et ENSEMBLE DE SABOTS DE REMPLACEMENT SDC5-0L |
| Q7790169 | DC-KIT-RPL-TOOLBOX | Un (1) de chacun : 7.5DS-0.375-0LW-DC1-P-1-RPL (connecteurs LEMO encapsulés à angle droit), 7.5DS-0.375-0LW-DC2-P-1-RPL (boîtier à parois épaisses, connecteurs LEMO encapsulés à angle droit), 5DS-5.08X7.62-DC3-RM, 5DS-12.7X12.7-0LW-DC4-RM-RW, 5DS-12.7X25.4-0LW-DC5-RM-RW, ENSEMBLE DE SABOTS DE REMPLACEMENT SDC4-0L et ENSEMBLE DE SABOTS DE REMPLACEMENT SDC5-0L |
Sondes à émission-réception séparées à boîtier affleurant
- Bague d’usure en métal prolongeant la durée de vie de la sonde
- Indicateurs d’usure signalant que la sonde requiert un resurfaçage
- Boîtier moleté en acier inoxydable 303
- Câble remplaçable (câbles spéciaux avec réducteur de tension offerts pour les sondes à émission-réception séparées)
Câbles pour sondes à émission-réception séparées à boîtier affleurant
| Numéro d'article – câble |
Convient aux connecteurs suivants |
| BCMD-316-5F | Double BNC à Microdot® |
| L1CMD-316-5F | Double LEMO 1 (grand) à Microdot |
| LCMD-316-5F | Double LEMO 00 (petit) à Microdot |
Sondes à émission-réception séparées à boîtier affleurant avec élément composite
| Fréquence | Taille nominale des éléments |
Numéro d’article – sonde | |
| MHz | po | mm | |
| 2.25 | 0.50 | 13 | CHC706-RM |
Sondes à émission-réception séparées de type « fingertip »
| Frequency | Nominal Element Size | BNC | |
| MHz | in | mm | Part/ Item No. |
| 3.5 | 0.375 | 10 |
D783-RP U8452049 |
Sondes à émission-réception séparées à étendue de mesures élargie
- Les angles de toit peu profonds offrent une sensibilité supérieure aux défauts profonds, aux parois de fond et aux autres réflecteurs; 0,75 po (19 mm) et plus dans l’acier
- Conviennent aux mesures à haute température lorsque les lignes à retard ne peuvent être utilisées
- Câble (1,8 m) surmoulé haute résistance flexible avec connecteurs BNC
Sonde de type « fingertip » et sondes à émission-réception séparées à étendue de mesures élargie
Dimensions des sondes
| Taille nominale des éléments | A in po | B in po | C in po |
| 1.00* | 1.25 | 0.75 | 1.00 |
| 0.75 | 1.00 | 0.75 | 0.75 |
| 0.50 | 0.70 | 0.75 | 0.50 |
| 0.50* | 0.70 | 0.63 | 0.61 |
| 0.375 | 0.53 | 0.62 | 0.375 |
| 0.25 | 0.35 | 0.54 | 0.25 |
Sondes à émission-réception séparées avec pointe miniature
- Meilleur couplage sur les surfaces courbes
- Profil bas assurant un meilleur accès aux zones restreintes
- Résistance à une température maximale de 50 °C
Câbles pour les sondes à émission-réception séparées avec pointe miniature
Câble remplaçable pour tous les appareils de recherche de défauts
| Numéro d’article – Câble | Convient aux connecteurs suivants |
| BCLPD-78-5 | Double BNC à Lepra/Con |
| L1CLPD-78-5 | Double LEMO 1 (grand) à Lepra/Con |
| LCLPD-78-5 | Double LEMO 00 (petit) à Lepra/Con |
| Fréquence | Diamètre de la pointe |
Taille nominale des éléments |
Numéro d’article – sonde |
||
| MHz | po | mm | po | mm | |
| 5.0 | 0.20 | 5 | 0.15 | 3.8 | MTD705 |
