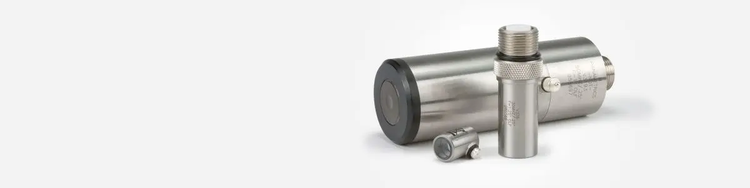

Sondes à haute fréquence

Solutions de contrôle non destructif (CND)

Contactez-nous

Les sondes ultrasons à haute fréquence sont des sondes monoéléments de contact ou d’immersion conçues pour produire des fréquences de 20 MHz et plus.

Les sondes de contact sont offertes dans des fréquences allant jusqu’à 225 MHz. Les performances dépendent de l’émetteur, du récepteur et de l’application. Toutes les sondes sont fabriquées sur commande selon les spécifications du client. Veuillez communiquer avec Olympus pour discuter de votre application.

Vue d’ensemble

Avantages :

  • Conception à large bande et à amortissement élevé offrant une excellente résolution temporelle
  • Courte longueur d’onde assurant une résolution optimale
  • Focalisation permettant l’obtention de très faibles diamètres de faisceau
  • Plage de fréquences variant de 20 MHz à 225 MHz

Sondes de contact à haute fréquence

Sondes de contact à haute fréquence

  • La ligne à retard permanente en verre de silice permet l’évaluation des défauts, l’analyse des matériaux ou les mesures d’épaisseur à l’aide d’une méthode d’inspection par contact direct
  • Trois configurations de ligne à retard différentes (BA, BB, BC) permettent diverses combinaisons d’échos de ligne à retard
  • Connecteur standard à angle droit Microdot
  • ®
  • (RM)

Dimensions de la sonde (po)

Cliquez sur l’image pour agrandir le diagramme.

Configuration de la ligne à retard (A) (B) (C)
BA 0,72 0,81 1,00
BB 0,34 0,44 0,81
BC 0,34 0,44 0,63
Frequency
(MHz)
Nominal Element Size
VIDEOSCAN
in.
mm
Part /
Item No.
20
0.25
6

V212-BA-RM

U8411009

V212-BC-RM

U8411011

V212-BB-RM

U8411010

30
0.25
6

V213-BB-RM

U8411021

V213-BA-RM

U8411020

V213-BC-RM

U8411022

50
0.125
3

V215-BA-RM

U8411026

V215-BB-RM

U8411027

V215-BC-RM

U8411028

50
0.25
6

V214-BC-RM

U8411025

V214-BA-RM

U8411023

V214-BB-RM

U8411024

75
0.125
3

V2025

\

U8415045

75
0.25
6

V2022

\

U8415044

100
0.125
3

V2012

U8415043

V2054

U8415046

125
0.125
3

V2062

\

U8415047

Sondes d’immersion à boîtier standard

Sondes d’immersion à haute fréquence à boîtier standard

  • Ligne à retard permanente en verre de silice
  • Les sondes focalisées sont munies d’une lentille dépolie de qualité optique
  • Adaptateur F202 permettant le branchement à un connecteur UHF passif et à un connecteur actif Microdot ® (voir page 38)
  • Capacité de haute fréquence intégrée à un petit boîtier
Diagramme V358-SU
Frequency
(MHz)
Nominal Element Size
VIDEOSCAN
in.
mm
Part /
Item No.
20
0.25
6

V354-SU

U8423057

V372-SU

U8423058

V373-SU

U8423059

V374-SU

U8423060

30
0.25
6

V376-SU

U8423081

V375-SU

U8423080

V377-SU

U8423082

V356-SU

U8423078

50
0.25
6

V358-SU

\

U8423079

Boîtier d’immersion avec connecteurs SU/RM

Boîtier d’immersion haute fréquence avec connecteurs SU et RM

  • Ligne à retard permanente en verre de silice avec lentille dépolie de qualité optique (en option) assurant un alignement et une focalisation du faisceau de grande précision
  • Boîtier en acier inoxydable muni d’un connecteur passif UHF droit (straight UHF, SU) et d’un connecteur actif à angle droit Microdot (RM, right angle Microdot)
  • Boîtier large permettant de contenir de plus grandes lignes à retard et de diminuer les réverbérations et le bruit

* Les sondes créent des ondes de surface dans l’acier, le titane et d’autres matériaux ayant des vitesses de propagation similaires. Veuillez nous contacter pour une fréquence plus élevée. Les sondes à haute fréquence légères constituent une solution de rechange aux sondes munies de boîtier SU/RM. Plus légères, elles présentent un boîtier plus étroit qui ne compromet en rien la qualité des performances.

Frequency
(MHz)
Nominal Element Size
VIDEOSCAN
in.
mm
Part /
Item No.
50
0.125
3

V3332

\

U8424006

50
0.25
6

V3192

U8424001

V3193

U8424002

V3409

U8424012

V390-SU/RM

U8423084

V3330

U8424005

V3337

U8424007

75
0.25
6

V3320

U8424004

V3349

U8424009

100
0.125
3

V3346

\

U8424008

100
0.25
6

V3194

U8424003

V3394

U8424010

V3534

U8424013

Sondes à ligne à retard à haute fréquence

Sondes à disques d’interposition et à haute fréquence

Dimensions des sondes

Sondes et accessoires en option

M2104 : Sonde spéciale à disques d’interposition et à haute fréquence, 125 MHz, extrémité d’un diamètre de 18,8 mm. Comprend un certificat avec formulaire d’essai.

M2102 : Sonde spéciale à disques d’interposition et à haute fréquence, 75 MHz, extrémité d’un diamètre de 18,8 mm. Comprend un certificat avec formulaire d’essai.

B126 : Barboteur spécial à colonne d’eau variable pour sondes M2104 et M2102.
