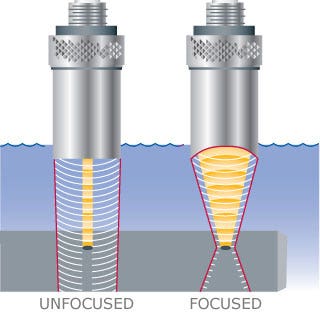

Une sonde d’immersion se compose d’un seul élément émetteur à ondes longitudinales muni d’une couche quart d’onde acoustiquement adaptée à l’eau. Lors d’une inspection, elles transmettent les ultrasons dans des pièces partiellement ou totalement immergées dans l’eau, permettant ainsi un couplage efficace et uniforme assurant un balayage rapide. L’ajout d’une lentille de focalisation permet d’augmenter la sensibilité et la performance de la sonde dans une zone ciblée d’une pièce. Les sondes à immersion peuvent être focalisées de manière sphérique ou cylindrique sur demande dans les limites de la plage focale admise pour une fréquence et une taille d’élément données.

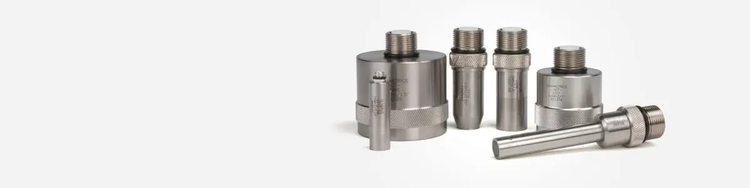

Vue d’ensemble
Avantages :
- La technique d’inspection à l’aide d’une sonde d’immersion assure un couplage uniforme
- Sonde munie d’une couche quart d’onde acoustiquement adaptée à l’eau, ce qui augmente la transmission de l’énergie sonore
- Boîtier fait d’acier inoxydable 303 résistant à la corrosion et équipé de connecteurs en laiton chromé
- Blindage exclusif contre les radiofréquences optimisant le rapport signal sur bruit dans le cadre d’applications critiques
- Toutes les sondes à immersion, à l’exception de celles de type « pinceau », peuvent être focalisées de manière sphérique (« spot ») ou cylindrique (ligne) [voir « Notes techniques » à la page 45].
- La longueur focale sélectionnée par le client concentre le faisceau sonore pour une augmentation de la sensibilité aux petits réflecteurs.
Applications :
- Balayage automatisé
- Mesure d’épaisseur sur ligne de production
- Recherche rapide de défauts sur des tuyaux, des barres, des tubes, des plaques et d’autres composants semblables
- Imagerie basée sur le temps de vol et l’amplitude
- Inspection en transmission directe
- Caractérisation de matériaux et mesures de la vitesse de propagation ultrasonore
Remarque : Les sondes ne doivent pas rester en immersion pendant plus de 8 heures. De plus, pour garantir leur durée de vie, il faut appliquer un temps de séchage de 16 heures.
Sondes de grand diamètre
Boîtier de grand diamètre
- Le grand diamètre des éléments augmente la longueur du champ proche, ce qui permet d’allonger les longueurs focales
- Les grands diamètres augmentent l’index de balayage
- Des sondes à basse fréquence et munies d’éléments de grand diamètre sont offertes pour les applications d’inspection difficiles
Dimensions de la sonde (po)
| Taille nominale des éléments | (A) | (B) | (C) |
| 1,50 | 1,75 | 1,81 | 1,50 |
| 1,125 | 1,38 | 1,44 | 1,25 |
| 1,00 | 1,25 | 1,31 | 1,25 |
| 0,75 | 1,00 | 1,06 | 1,25 |
Boîtiers de type I-4, 1-7 et i-8
Diverses tailles d’éléments et de boîtiers (avec connecteurs droits UHF) sont offertes; boîtier en acier inoxydable 303 offert.
Dimensions de la sonde
| Diamètre des éléments (po) | A | B |
| 0,75 | 1,00 | 1,375 |
| 0.50, 0.625 | 0,748 | 1,375 |
| 1.00, 1.125 | 1,25 | 1,375 |
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Power Series | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.5 | 0.75 | 19 |
I7-0012-P-SU \ U8517150 |
V318-SU \ U8423038 |
|||
| 0.5 | 1 | 25 |
A301S-SU \ U8421001 |
V301-SU \ U8423001 |
|||
| 0.5 | 1.125 | 29 |
A391S-SU \ U8421056 |
V391-SU \ U8423073 |
|||
| 0.5 | 1.5 | 39 |
A389S-SU \ U8421055 |
V389-SU \ U8423071 |
|||
| 1 | 0.75 | 19 |
A314S-SU \ U8421029 |
V314-SU \ U8423029 |
|||
| 1 | 1 | 25 |
C302-SU \ U8422001 |
V302-SU \ U8423003 |
|||
| 1 | 1.125 | 29 |
A394S-SU \ U8421058 |
V394-SU \ U8423075 |
|||
| 1 | 1.5 | 39 |
A392S-SU \ U8421057 |
V392-SU \ U8423074 |
|||
| 2.25 | 0.75 | 19 |
A305S-SU \ U8421007 |
C305-SU \ U8422003 |
I7-0212-R-SU \ U8517156 |
V305-SU \ U8423007 |
|
| 2.25 | 1 | 25 |
A304S-SU \ U8421006 |
C304-SU \ U8422002 |
V304-SU \ U8423006 |
||
| 2.25 | 1.5 | 39 |
A395S-SU \ U8421059 |
V395-SU \ U8423076 |
|||
| 3.5 | 0.75 | 19 |
A381S-SU \ U8421051 |
C381-SU \ U8422018 |
V381-SU \ U8423063 |
||
| 3.5 | 1 | 25 |
A380S-SU \ U8421050 |
C380-SU \ U8422017 |
V380-SU \ U8423061 |
||
| 5 | 0.75 | 19 |
A308S-SU \ U8421011 |
C308-SU \ U8422007 |
I7-0512-R-SU \ U8517165 |
V308-SU \ U8423012 |
|
| 5 | 1 | 25 |
A307S-SU \ U8421010 |
V307-SU \ U8423010 |
|||
| 7.5 | 0.75 | 19 |
A321S-SU \ U8421036 |
V321-SU \ U8423043 |
|||
| 10 | 0.75 | 19 |
A315S-SU \ U8421030 |
V315-SU \ U8423030 |
|||
| 10 | 1 | 25 |
V322-SU \ U8423044 |
||||

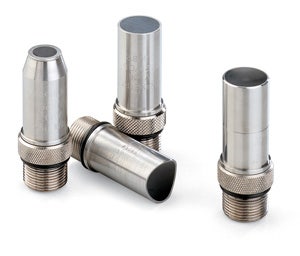

Boîtiers standard
Boîtiers standard
- Boîtier moleté muni de connecteur UHF droit ou (SU)
- Communiquez avec Olympus pour obtenir des boîtiers non moletés ou d’autres types de connecteurs
- Étendue de fréquence variant de 1,0 MHz à 25 MHz
Boîtiers de type i-3
Éléments d’un diamètre de 6 mm, de 10 mm et de 13 mm intégrés à des boîtiers de 16 mm munis de connecteurs UHF droit; boîtiers en acier inoxydable 303 offerts. Si une focalisation est requise, sélectionnez une longueur focale entre le minimum et le maximum.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 1 | 0.5 | 13 |
A303S-SU\ U8421005 |
V303-SU \ U8423005 |
||
| 2.25 | 0.25 | 6 |
C323-SU \ U8422014 |
V323-SU \ U8423048 |
||
| 2.25 | 0.375 | 10 |
C325-SU \ U8422015 |
V325-SU \ U8423053 |
||
| 2.25 | 0.5 | 13 |
A306S-SU \ U8421009 |
C306-SU \ U8422004 |
V306-SU \ U8423009 |
|
| 3.5 | 0.25 | 6 |
C384-SU \ U8422021 |
V384-SU \ U8423070 |
||
| 3.5 | 0.375 | 10 |
C383-SU \ U8422020 |
V383-SU \ U8423066 |
||
| 3.5 | 0.5 | 13 |
A382S-SU \ U8421053 |
C382-SU \ U8422019 |
I3-0308-R-SU \ U8517233 |
V382-SU \ U8423065 |
| 5 | 0.25 | 6 |
A310S-SU \ U8421018 |
C310-SU \ U8422012 |
V310-SU \ U8423017 |
|
| 5 | 0.375 | 10 |
A326S-SU \ U8421038 |
C326-SU \ U8422016 |
V326-SU \ U8423054 |
|
| 5 | 0.5 | 13 |
A309S-SU \ U8421013 |
C309-SU \ U8422008 |
V309-SU \ U8423013 |
|
| 7.5 | 0.5 | 13 |
A320S-SU \ U8421035 |
V320-SU \ U8423042 |
||
| 10 | 0.25 | 6 |
A312S-SU \ U8421024 |
V312-SU \ U8423024 |
||
| 10 | 0.375 | 10 |
A327S-SU \ U8421039 |
V327-SU \ U8423055 |
||
| 10 | 0.5 | 13 |
A311S-SU \ U8421020 |
I3-1008-R-SU \ U8517073 |
V311-SU \ U8423019 |
|
| 15 | 0.25 | 6 |
A313S-SU \ U8421028 |
V313-SU \ U8423028 |
||
| 15 | 0.375 | 10 |
V328-SU \ U8423056 |
|||
| 15 | 0.5 | 13 |
A319S-SU \ U8421032 |
V319-SU \ U8423040 |
||
| 20 | 0.125 | 3 |
V316-SU \ U8423034 |
|||
| 20 | 0.25 | 6 |
V317-SU \ U8423037 |
|||
| 25 | 0.25 | 6 |
V324-SU \ U8423052 |
|||
Boîtier mince
Boîtier mince
- Boîtier en acier inoxydable d’un diamètre de seulement 10 mm, idéal pour les zones d’accès restreint
- Configuration de connecteur standard droit adaptée aux connecteurs de type Microdot ®
Boîtiers de type i-1 et i-2
Éléments d’un diamètre de 6 mm intégrés à des boîtiers de 10 mm facilitant l’accès aux cordons de brasure et aux zones d’alésage difficiles à atteindre; connecteurs Microdot droits (I-1) ou UHF droits (I-2) et boîtiers en acier inoxydable 303 offerts.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-SM \ U8423047 |
|
| 3.5 | 0.25 | 6 |
V384-SM \ U8423069 |
|
| 5 | 0.25 | 6 |
A310S-SM \ U8421017 |
V310-SM \ U8423016 |
| 10 | 0.25 | 6 |
A312S-SM \ U8421023 |
V312-SM \ U8423023 |
| 15 | 0.25 | 6 |
A313S-SM \ U8421027 |
V313-SM \ U8423027 |
| 20 | 0.125 | 3 |
V316-SM \ U8423033 |
|
| 20 | 0.25 | 6 |
V317-SM \ U8423036 |
|
| 25 | 0.25 | 6 |
V324-SM \ U8423051 |
|
Boîtier de type « crayon »
Boîtier de type « crayon »
- Le long barillet (51 mm) de petit diamètre facilite l’accès aux zones d’accès difficile.
- Connecteur UHF droit standard
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-N-SU \ U8423045 |
|
| 3.5 | 0.25 | 6 |
V384-N-SU \ U8423067 |
|
| 5 | 0.25 | 6 |
A310S-N-SU \ U8421014 |
V310-N-SU \ U8423014 |
| 10 | 0.25 | 6 |
A312S-N-SU \ U8421021 |
V312-N-SU \ U8423021 |
| 15 | 0.25 | 6 |
A313S-N-SU \ U8421025 |
V313-N-SU \ U8423025 |
| 20 | 0.125 | 3 |
V316-N-SU \ U8423032 |
|
| 20 | 0.25 | 6 |
V317-N-SU \ U8423035 |
|
| 25 | 0.25 | 6 |
V324-N-SU \ U8423049 |
|
