Sondes à ondes transversales d’incidence normale

Solutions de contrôle non destructif (CND)

Contactez-nous

Les sondes monoéléments à ondes transversales d’incidence normale génèrent des ondes transversales directement dans la pièce inspectée sans mode de conversion de mode des ondes réfractées.

Il est recommandé d’utiliser le liquide de couplage de type SWC pour les applications à ondes transversales pour les inspections d’usage général.

Avantages :

  • Génération d’ondes transversales se propageant perpendiculairement à la surface inspectée
  • Alignement facilité, car la polarisation des ondes transversales correspond en théorie à celle du connecteur à angle droit
  • Rapport ondes longitudinales/ondes transversales généralement inférieur à –30 dB

Applications :

  • Mesure de la vitesse des ondes transversales
  • Calcul du module d’élasticité de Young et du module de cisaillement (voir « Notes techniques » à la page 46).
  • Caractérisation de la structure des grains d’un matériau

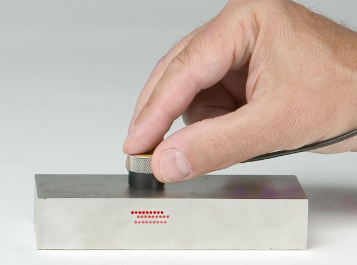

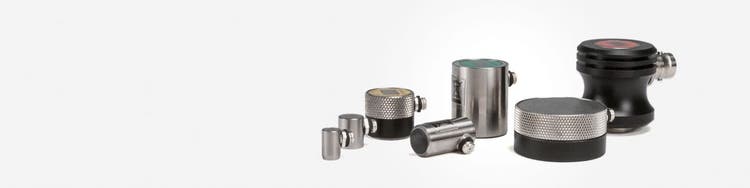

Sondes de contact direct

  • Semelle WC-5 augmentant la durabilité et la résistance à l’usure
  • Boîtiers standard ou de type « fingertip » offerts
  • Boîtier en acier inoxydable 303
Frequency
Nominal Element Size
VIDEOSCAN
(MHz)
In.
mm
Part /
Item No.
0.1
1
25
V1548\U8403067
0.25
1
25

V150-RB\U8403055

V150-RM \U8403056

0.5
1
25

V151-RB \U8403058

V151-RM \U8403059

1
0.5
13

V153RB\U8403064

V153RM\U8403065

1
1
25

V152-RB\U8403061

V152-RM\U8403062

2.25
0.5
13

V154-RM\U8403069

V154-RB\U8403068

5
0.125
3
V157-RM\U8403075
5
0.25
6
V156-RM\U8403074
5
0.5
13

V155-RB/U8403071

V155-RM\U8403072

Gamme de lignes à retard

Gamme de lignes à retard

  • La ligne à retard intégrale permet la prise de mesures à haute fréquence
  • Le verre de silice dont elle est faite réduit l’atténuation et protège physiquement les éléments à cristaux
Fréquence
Taille nominale
des éléments
Délai
Numéros d’article
de la sonde
MHz
inches
mm
µsec
5.0
0.25
6
7
V220-BA-RM
10
0.25
6
7
V221-BA-RM
20
0.25
6
7
V222-BA-RM
20
0.25
6
7
V222-BB-RM
20
0.25
6
4
V222-BC-RM

Couplant pour les applications à ondes transversales

SWC
4 oz.
(120 ml)
Le couplant SWC pour sondes à ondes transversales d’incidence normale est une substance organique hydrosoluble à viscosité très élevée et non toxique.
