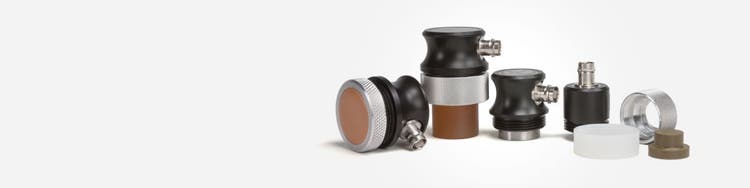

La sonde à face protégée est équipée d’un seul élément de contact à onde longitudinale et peut être utilisée avec une ligne à retard, une membrane ou un capuchon de protection.
Avantages :
- Polyvalence grâce à la ligne à retard remplaçable, au capuchon et à la membrane de protection
- Lorsque la sonde est utilisée seule (sans aucune des options), sa face faite de résine époxyde offre une bonne impédance acoustique semblable à celle des plastiques, de nombreux composites et d’autres matériaux à faible impédance.
- Les boîtiers filetés facilitent l’installation de la ligne à retard, de la membrane et du capuchon de protection (en option)
Applications:
- Détection des défauts au moyen d’une sonde droite
- Mesure d’épaisseur
- Applications d’inspection à haute température
- Inspection de plaques, de billettes, de barres et de pièces forgées
Sondes standard à face protégée
- Gaines de saisie confortables conçues pour fournir une prise stable même avec des gants
- Connecteur de série BNC à angle droit (RB) ; connecteur BNC droit également offert (SB)
- Ligne à retard, membrane et capuchon de protection (en option) vendus séparément
Transducer Dimensions (in inches)
| Taille nominale des éléments | (A) | (B) | (C) |
| 1.50 | 1.53 | 1.75 | 2.25 |
| 1.125 | 1.53 | 1.38 | 1.81 |
| 1.00 | 1.53 | 1.25 | 1.63 |
| 0.75 | 1.53 | 0.99 | 1.41 |
| 0.50 | 1.53 | 0.63 | 1.19 |
| Frequency (MHZ) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
| in | mm | Part/ Item No | Part/ Item No | Part/ Item No | |
| 0.5 | 1 |
A601S-RB U8440001 |
V601-RB U8442001 |
||
| 0.5 | 1.5 |
V689-RB U8442029 |
|||
| 1 | 0.5 |
A603S-RB U8440005 |
C603-RB U8441002 |
V603-RB U8442005 |
|
| 1 | 0.75 |
V614-RB U8442021 |
|||
| 1 | 1 |
A602S-RB U8440003 |
C602-RB U8441001 |
V602-RB U8442003 |
|
| 2.25 | 0.5 |
A606S-RB U8440011 |
C606-RB U8441004 |
V606-RB U8442011 |
|
| 2.25 | 0.75 |
A605S-RB U8440009 |
V605-RB U8442009 |
||
| 2.25 | 1 |
A604S-RB U8440007 |
C604-RB U8441003 |
V604-RB U8442007 |
|
| 2.25 | 1.5 |
V695-RB U8442037 |
|||
| 3.5 | 0.5 |
A682S-RB U8440027 |
V682-RB U8442027 |
||
| 3.5 | 0.75 |
A681S-RB U8440025 |
|||
| 3.5 | 1 |
A680S-RB U8440023 |
V680-RB U8442023 |
||
| 5 | 0.5 |
A609S-RB U8440017 |
C609-RB U8441006 |
V609-RB U8442017 |
|
| 5 | 0.75 |
A608S-RB U8440015 |
V608-RB U8442015 |
||
| 5 | 1 |
A607S-RB U8440013 |
V607-RB U8442013 |
||
| 10 | 0.5 |
A611S-RB U8440019 |
V611-RB U8442019 |
||
Options de lignes à retard pour les applications à température élevée
- Contacts intermittents possibles sur les surfaces chaudes*
- Résolution à faible profondeur améliorée
- Courbure assurant un meilleur couplage sur les surfaces courbes
- Les lignes à retard pour les températures élevées peuvent être utilisées pour les applications d’inspection effectuées à la température amb
| Taille nominale des éléments |
Ligne à retard Bague de retenue |
350 °F max. (175 °C) |
500 °F max. (260 °C) |
900 °F max. (480 °C) |
|
| po | mm | ||||
| 1.00 | DRN-3 | WTD-3-x | HTD-3-x | VHTD-3-x | |
| 0.75 | DRN-4 | WTD-4-x | HTD-4-x | VHTD-4-x | |
| 0.50 | DRN-5 | WTD-5-x | HTD-5-x | VHTD-5-x | |
* Le temps de contact recommandé avec la surface chaude ne doit pas dépasser dix secondes, et le contact doit être suivi d’un temps de refroidissement minimal d’une minute. Néanmoins, la température de la sonde elle-même ne doit pas excéder 50 °C.
X = longueur standard de la ligne à retard ; longueurs offertes : 13 mm, 25 mm et 38 mm. Veuillez l’indiquer au moment de la commande.
Remarque : Pour les lignes à retard ci-dessus, il est possible d’utiliser une vitesse de propagation de l’onde longitudinale de 0,100 po/µsec (± 0,005 po/µsec) dans le matériau à température ambiante comme approximation pour les calculs de base. Cette valeur ne doit pas être utilisée pour les calculs de conception technique.
Membranes et capuchons de protection (en option)
Membrane de protection (en option)
- Améliore le couplage sur les surfaces rugueuses ou irrégulières
- Couplage à sec sur les surfaces lisses et propres
Protective Membrane Option
- Améliore le couplage sur les surfaces rugueuses ou irrégulières
- Couplage à sec sur les surfaces lisses et propres
| Taille nominale des éléments |
Membranes (seules) |
Bague de retenue pour membrane |
Ensemble | ||
| po | mm | paquet de 12 | paquet de 60 | ||
| 1.50 | PM-1-12 | MRN-1 | PMK-1 | ||
| 1.125 | PM-2-12 | MRN-2 | PMK-2 | ||
| 1.00 | PM-3-12 | MRN-3 | PMK-3 | ||
| 0.75 | PM-4-12 | MRN-4 | PMK-4 | ||
| 0.50 | PM-5-12 | MRN-5 | PMK-5 | ||
* Feuillets de 36 po × 36 po × 1/32 po. Numéro d’article pour la commande : NPD-665-3101.
† Les ensembles comprennent douze (12) membranes, une (1) bague de retenue et du couplant C-2.
Capuchon de protection (en option)
Le capuchon de protection en nylon offre une solution économique dans le cas d’applications nécessitant un balayage ou un brossage des surfaces rugueuses
des éléments
