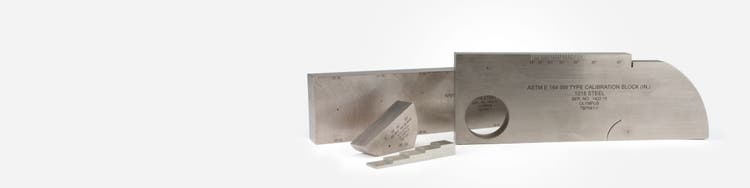

Des blocs étalons et des blocs de référence doivent être utilisés dans toutes les applications. Des blocs étalons standard sont disponibles pour l’étalonnage des sondes d’angle et l’étalonnage de l’épaisseur des matériaux courants.
- Les blocs en acier 1018, en acier inoxydable 304 et en aluminium 7075-T6 sont généralement gardés en stock; il est possible d’obtenir sur demande des blocs sur mesure faits d’autres matériaux.
- Veuillez communiquer avec Olympus pour plus d’informations sur les matériaux ou les blocs n’apparaissant pas dans cette liste et sur les blocs personnalisés.
Blocs étalons
Les dimensions de tous les blocs sont vérifiées au moyen d’équipement de mesure traçable au National Institute of Standards and Technology (NIST). Les blocs étalons indiqués ci-dessous sont les plus fréquemment utilisés :
| Type | Numéro d’article | Description | Boîtier |
|
Étalonnage ASTM E164 Bloc de type IIW |
TB7541-X | Satisfait aux exigences des normes AASHTO et AWS (bloc de type 1). Étalonnage de la distance et de la sensibilité. Mesure de l’angle de réfraction et du point de sortie du son des sondes d’angle. Unités de mesure américaines (pouces) | F129 |
| TB1136-X | Bloc avec prise en Lucite® en unités de mesure américaines (pouces) | F129 | |
| TB1054-X | Unités de mesure métriques | F129 | |
| TB1137-X | Bloc avec prise en Lucite® en unités de mesure métriques | F129 | |
| Bloc d'étalonnage IIW-II pour la U.S. Air Force |
TB5939-X | Bloc IIW conforme aux exigences du manuel NDI du U.S. Air Force T.O. 33B -1-1. Comprend des encoches de rayon de 2 po et de 4 po pour l’étalonnage de la distance. Trous génératrice no 3, n° 5 et n° 8 8 réflecteurs génératrices, et marques d'étalonnage de la distance par rapport au réflecteur de 2". | F129 |
| Bloc RC AWS | TB7543-X | Détermination des capacités de résolution des sondes d’angle selon les exigences des normes AWS et AASHTO. | F157 |
| Bloc SC AWS | TB7545-X | Étalonnage de la sensibilité et de l’angle de réfraction selon les exigences des normes AWS et AASHTO. | F158 |
| Bloc DC AWS | TB7547-X | Étalonnage de la distance et du point d’incidence des sondes d’angle selon les exigences des normes AWS et AASHTO. | F159 |
| Bloc DSC AWS | TB7549-X | Étalonnage de la distance, de la sensibilité, de l’angle de réfraction et du point d’incidence des sondes d’angle selon les exigences des normes AWS et AASHTO. | F160 |
| Bloc DS AWS | TB7551-X | Étalonnage de la linéarité horizontale et de la précision en dB selon les exigences des normes AWS et AASHTO. | F161 |
| Bloc de référence 30FBH pour la résolution | TB7160-X | Évaluation de la résolution à faible profondeur et de la sensibilité à la dimension et à la profondeur des indications (appareils UT). Trous à fond plat (FBH) ASTM no 3, n° 5 et n° 8 situés à dix (10) distances de parcours dans le métal (de 0,050 po à 1,250 po). | Inclus |
| Bloc de type « NAVSHIPS » | TB7567-X | Comprend six réflecteurs génératrices n° 3. Étalonnage de l’amplitude en fonction de la distance selon la norme NAVSHIPS 0900-006 -3010. | F162 |
| Bloc ASTM E164 MAB | TB7150-X | Bloc pour sonde d’angle miniature (ROMPAS) Étalonnage de la distance, du point d’incidence, de l’angle de réfraction et de la sensibilité. Épaisseur d’un (1) pouce. | F197 |
| Bloc en acier ISO 7963 | TB1065-X | Bloc pour sonde d’angle miniature. Étalonnage de la distance, du point d’incidence, de l’angle de réfraction et de la sensibilité. Épaisseur de 25 mm. | F197 |
Remplacez le « X » du numéro d’article par le numéro approprié indiqué ci-dessous pour préciser le matériau du bloc : 1 = acier 1018, 2 = acier 4340, 4 = aluminium 7075-T6, 5 = acier inoxydable 304, 8 = titane 6-4
Blocs de référence
Nous proposons des ensembles de blocs de référence couramment utilisés recommandés par les normes ASTM. Ces ensembles sont tous fabriqués selon les exigences des normes ASTM E127 et ASTM E428 en ce qui concerne les dimensions physiques. Tous les blocs de référence sont fournis avec une courbe de réponse ultrasonore. Nous pouvons fournir, sur commande spéciale, des blocs de référence individuels ou faits de matériaux non indiqués ici. Veuillez communiquer avec Olympus pour plus d’informations sur les blocs d’étalonnage personnalisés, les matériaux non mentionnés, ou pour obtenir un devis pour un bloc n’apparaissant pas dans cette section.
| Type d’ensemble* | Numéro d’article | Description de l’ensemble | |||||||
| Ensemble amplitude distance-zone |
TB6100-X | Ensemble de 10 ASTM E 127 (aluminium 7075) ou ASTM E 428 (tous les autres matériaux). Ensemble de base incluant les FBH suivant : 3/64 à 3 po, 5/64 à 1/8 po, à 1/4 po, à 1/2 po, à 3/4 po, à 1 1/2 po, à 3 po et à 6 po, et 8/64 à 3 po et à 6 po. Cet ensemble sert à déterminer la mesure de linéarité de la zone de silence, de la sensibilité, de la distance et de l’amplitude de la zone. | |||||||
| Ensemble zone-amplitude |
TB6200-X | Ensemble de 8 ASTM E 127 (aluminium 7075) ou ASTM E 428 (tous les autres matériaux). Ensemble incluant les FBH suivant : 1/64, 2/64, 3/64, 4/64, 5/64, 6/64, 7/64 et 8/64, lesquels sont situés à 3 po. Cet ensemble sert à déterminer la relation entre la taille du défaut et l’amplitude de l’écho en comparant la réponse du signal. | |||||||
| Ensemble distance-amplitude No 3FBH |
TB6303-X | Ensemble de 18 ASTM E 127 (aluminium 7075) ou ASTM E 428 (tous les autres matériaux). Les FBH sont tous pareils; les distances dans le métal sont les suivantes : 1/16 po, 1/8 po, 1/4 po, 3/8 po, 1/2 po, 5/8 po, 3/4 po, 7/8 po, 1 po, 1-1/4 po, 1-3/4 po, 2-1/4 po, 2-3/4 po, 3-1/4 po, 3-3/4 po, 4-1/4 po, 4-3/4 po, 5-1/4 po et 5-3/4 po. Cet ensemble sert à déterminer la relation entre la distance dans le métal et l’amplitude du signal en comparant les réponses obtenues du signal. | |||||||
| Ensemble distance-amplitude |
TB6305-X | 1/16" | 1/2" | 1" | 2-1/4" | 3-1/4" | 4-1/4" | 5-1/4" | |
| No 5FBH | 1/8" | 5/8" | 1-1/4" | 2-3/4" | 3-3/4" | 4-3/4" | 5-3/4" | ||
| Ensemble distance-amplitude |
TB6308-X | 1/4" | 3/4" | 1-3/4" | |||||
| No 8FBH | 3/8" | 7/8" | |||||||
| Ensemble sensibilité-résolution |
TB6025-X | Ensemble de 9 ASTM E 127 (aluminium 7075) ou ASTM E 428 (tous les autres matériaux) incluant les FBH suivant : 1/64 à 3,9 po, 2/64 à 3 po et 5/64 à 1/8 po, 1/4 po, 3/8 po, 1/2 po, 3/4 po, 1 po et 1-1/2 po; 1 bloc de linéarité horizontale et verticale ASTM E 317 utilisé pour évaluer la sensibilité, la résolution de la surface d’entrée et les caractéristiques de linéarité horizontale et verticale des appareils UT. | |||||||
Remplacez le « X » du numéro d’article par le numéro approprié indiqué ci-dessous pour préciser le matériau du bloc : 1 = acier 1018, 2 = acier 4340, 4 = aluminium 7075-T6, 5 = acier inoxydable 304, 8 = titane 6-4
Blocs étalons pour les mesureurs d’épaisseur
- Les marges de tolérance liées aux blocs étalons sont plus serrées que celles mentionnées dans le code sur la norme ASTM E797.
Numéros d’article
Matériau
Pas
2211E
Acier inoxydable 304
0.100", 0.200", 0.300", 0.400", 0.500"
2211M
Acier inoxydable 304
2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm, 12,5 mm
2212E
Acier non allié 1018
0.250", 0.500", 0.750", 1.00"
2212M
Acier non allié 1018
6,25 mm, 12,5 mm, 18,75 mm, 25 mm
2213E
Aluminium 7075-T6
0.100", 0.200", 0.300", 0.400", 0.500"
2213M
Aluminium 7075-T6
2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm, 12,5 mm
2214E
Acier non allié 1018
0.100", 0.200", 0.300", 0.400", 0.500"
2214M
Acier non allié 1018
2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm, 12,5 mm
