Sondes à bobines pour l’inspection par courants de Foucault

Solutions de contrôle non destructif (CND)

Vue d’ensemble

TEA/TEB – Fixes/Détachables

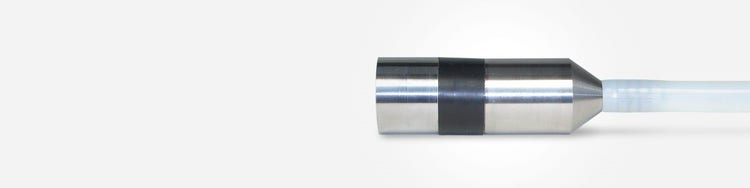

Les sondes à bobines pour l’inspection par courants de Foucault sont légères et économiques, mais solidement construites. Elles incluent un manchon en plastique qui protège les bobines et des guides d’usure en acier inoxydable aux extrémités avant et arrière. Elles sont idéales pour l’inspection des appareils de chauffage, des refroidisseurs et des échangeurs thermiques.

Caractéristiques

Légères et solidement construites
Bobines protégées par un manchon en plastique.
Solution rentable.
Guides d’usure en acier inoxydable aux extrémités avant et arrière.
Idéales pour inspecter les appareils de chauffage, les refroidisseurs et des échangeurs thermiques

Livraison rapide – Possibilité de délais accélérés

Les sondes énumérées ci-dessous sont stockées régulièrement pour une livraison rapide. Si la sonde dont vous avez besoin n’apparaît pas, envisagez les autres options avec de légères variations de diamètre et de fréquence qui n’affecteront pas la qualité de vos résultats.

TEA (fixe) Sondes en stock

Numéro d’article	Numéro de référence	Diamètre		Fréquence centrale kHz
Numéro d’article	Numéro de référence	mm	po	Fréquence centrale kHz
TEA-118-015-N20	U8280510	11,8	0,465	15 (basse)
TEA-118-050-N20	U8280623	11,8	0,465	50 (moyenne)
TEA-122-050-N20	U8280614	12,2	0,480	50 (moyenne)
TEA-126-015-N20	U8280615	12,6	0,496	15 (basse)
TEA-140-005-N20	U8280446	14	0,551	5 (très basse)
TEA-140-050-N20	U8280447	14	0,551	50 (moyenne)
TEA-140-250-N20	U8280214	14	0,551	250 (élevé)
TEA-148-005-N20	U8280616	14,8	0,583	5 (très basse)
TEA-148-050-N20	U8280439	14,8	0,583	50 (moyenne)
TEA-148-250-N20	U8280212	14,8	0,583	250 (élevé)
TEA-156-015-N20	U8280474	15,6	0,614	15 (basse)
TEA-156-250-N20	U8280624	15,6	0,614	250 (élevé)
TEA-158-015-N20	U8280625	15,8	0,622	15 (basse)
TEA-158-050-N20	U8280450	15,8	0,622	50 (moyenne)
TEA-158-250-N20	U8280451	15,8	0,622	250 (élevé)
TEA-162-050-N20	U8280626	16,2	0,638	50 (moyenne)
TEA-180-050-N20	U8280618	18	0,709	50 (moyenne)
TEA-188-050-N20	U8280452	18,8	0,740	50 (moyenne)
TEA-200-050-N20	U8280453	20	0,787	50 (moyenne)
TEA-200-250-N20	U8280218	20	0,787	250 (élevé)
TEA-208-050-N20	U8280454	20,8	0,819	50 (moyenne)
TEA-208-250-N20	U8280216	20,8	0,819	250 (élevé)
TEA-228-600-N20	U8280627	22,8	0,898	600 (très élevée)

TEB (détachable*) Sondes en stock

Numéro d’article	Numéro de référence	Fréquence de diamètre		Fréquence centrale kHz
Numéro d’article	Numéro de référence	mm	po	Fréquence centrale kHz
TEB-132-250	U8280455	13,2	0,520	250 kHz (élevée)
TEB-134-050	U8280457	13,4	0,528	50 kHz (moyenne)
TEB-140-050	U8280566	14	0,551	50 kHz (moyenne)
TEB-148-015	U8280459	14,8	0,583	15 kHz (basse)
TEB-148-050	U8280628	14,8	0,583	50 kHz (moyenne)
TEB-158-015	U8280461	15,8	0,622	15 kHz (basse)
TEB-158-250	U8280629	15,8	0,622	250 kHz (élevée)

Sondes standard/sur mesure (fabriquées sur commande)

Utilisez la nomenclature et le tableau ci-dessous pour configurer votre numéro de pièce.

TEA Chart

Type de sonde	Diamètre de la sonde (utiliser mm dans l’identification de la pièce)		Fréquence centrale	Longueur du câble (TEA seulement)**
	mm	po
TEA : fixe TEB : détachable (À utiliser avec un câble TEZ-BBS ou TEZ-BBK.**)	Standard TEA : de 9, 6 mm à 50 mm TEB : de 11 mm à 50 mm par incrément de 0,2 mm Sur mesure (TEA seulement) de 6,6 mm à 9,4 mm de 50,2 mm à 100 mm	Standard TEA : de 0,378 po à 1,969 po TEB : de 0,433 po à 1,969 po par incrément de 0,008 po Sur mesure (TEA seulement) de 0,260 po à 0,370 po de 1,976 po à 3,937 po	001 (très basse) 015 (basse) 050 (moyenne) 250 (élevé) 600 (très élevée)	15 m (50 pi) 20 m (65 pi) 30 m (100 pi)

** Les informations sur les câbles TEZ pour les sondes TEB sont disponibles dans le catalogue des sondes d’inspection de tubes.
