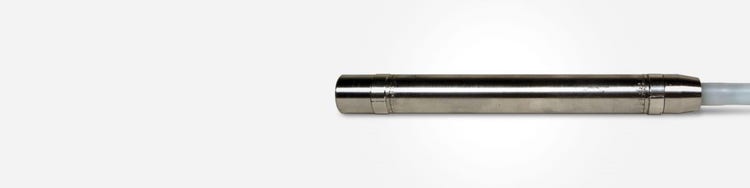

TFB – Fixe

Les sondes à flux de fuite magnétique offrent une conception magnétique supérieure optimisée à haute saturation. Les joints d’usure remplaçables les rendent plus résistantes à l’usure. Ces sondes sont idéales pour l’inspection des tubes des refroidisseurs d’air (munis d’ailettes en aluminium) et pour l’inspection des fissures circonférentielles.

Caractéristiques

  • Conception magnétique supérieure optimisée à haute saturation.
  • Les joints d’usure remplaçables les rendent plus résistantes à l’usure.
  • Détection de défauts volumétriques extérieurs.
  • Conviennent à l’inspection des tubes à ailettes de refroidissement.

Livraison rapide – Possibilité de délais accélérés

Les sondes énumérées ci-dessous sont stockées régulièrement pour une livraison rapide. Si la sonde dont vous avez besoin n’est pas indiquée, consultez la colonne « Autre diamètre de sonde » dans le catalogue des sondes d’inspection de tubes pour trouver un autre diamètre de sonde.

Numéro d’article
Numéro de référence
Diamètre
-
-
mm
po
TFB-120-N20
U8280231
12
0,472
TFB-132-N20
U8280135
13,2
0,520
TFB-170-N20
U8280137
17
0,669
TFB-179-N20
U8280111
17,9
0,705
TFB-187-N20
U8280246
18,7
0,736
TFB-198-N20
U8280361
19,8
0,780
TFB-242-N20
U8280099
24,2
0,953

Sondes standard/sur mesure (fabriquées sur commande)

Utilisez la nomenclature et le tableau ci-dessous pour configurer votre numéro de pièce.

Graphique TFB

Type de sonde

Diamètre de la sonde (utiliser mm dans l’identification de la pièce)

Colspan=3

Longueur du câble
-
Numéro d’article selon le diamètre
mm**
po**
-

TFB : sonde à flux de fuite magnétique

Rowspan=11

120*
12,0
0,472

20 m (65 pi)
30 m (100 pi)

Rowspan=11

132*
13,2
0,520
161*
16,1
0,634
170*
17,0
0,669
179
17,9
0,705
187
18,7
0,736
198
19,8
0,780
229
22,9
0,902
242
24,2
0,953
283
28,3
1,114
296
29,6
1,165

* Les sondes de petit diamètre sont moins sensibles aux défauts externes, car la section principale de la sonde est beaucoup plus petite que celle du tube. Cependant, la sensibilité aux défauts internes reste très élevée.

** Ces sondes ont un diamètre global légèrement supérieur à celui indiqué pour le numéro d’article.

Sélection de la sonde MFL en fonction de la taille du tube

Guide de sélection des sondes MFL à haute saturation de la série TFB pour les tailles courantes de tubes en acier non allié

Avertissement : Si vos tubes sont sales, une sonde plus petite peut être nécessaire pour l’inspection. Olympus n’est pas responsable si vous sélectionnez une sonde qui n’est pas compatible avec votre application. Pour obtenir de l’aide, veuillez contacter un représentant Olympus.

Exemple : Pour un tube d’un pouce avec une épaisseur de paroi de 2,41 mm, la sonde requise serait la TFB-187-N20. Cette sonde a un diamètre total de 19,4 mm et des demi-joints interchangeables en acier trempé.

Colspan=3

* Diamètre de la sonde = 0,25 po

Colspan=11

Dimension du tube

Colspan=3

12.0 (0.472)
13.2 (0.520)
16.1 (0.634)
17.0 (0.669)
17.9 (0.705)
18.7 (0.736)
19.8 (0.780)
22.9 (0.902)
24.2 (0.953)
28.3 (1.114)
29.6 (1.165)

DE
mm (po)

Rowspan=2

BWG

Rowspan=2

WT
mm (po)

Rowspan=2

Diamètre global (y compris le système d’usure) - mm (po)

Colspan=11

De 12,5
à 12,8 (de 0,49 à 0,50)
13,7
à 14,0 (de 0,54 à 0,55)
16,6
à 16,9 (de 0,65 à 0,66)
18
(0.71)
18,7
(0.73)
19,4
(0.77)
20,5
(0.81)
23,8
(0.94)
25,1
(0.99)
29,2
(1.15)
30,5
(1.20)

19 (0.75)

Rowspan=4

16
1.65 (0.065)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
●
Δ
12
2.77 (0.109)
●

25.4 (1.0)

Rowspan=8

16
1.65 (0.065)
●
15
1.83 (0.072)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
Δ
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
Δ
●
9
3.76 (0.148)
●

31.75 (1.25)

Rowspan=4

13
2.41 (0.095)
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●

38.1 (1.5)

Rowspan=4

12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●
9
3.76 (0.148)
●

Système d’usure

Colspan=3

Billes de carbure (fixes)

Colspan=3

Demi-joints en acier trempé (interchangeables)

Colspan=8

● Il s’agit de la taille de sonde recommandée

Δ Cette taille peut être utilisée si vous ne disposez pas de la taille recommandée.
