Vue d’ensemble

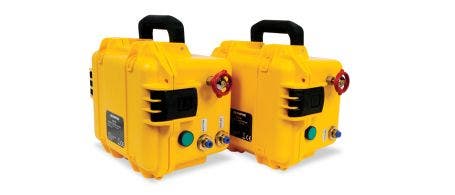

Les unités CFU-03 et CFU-05 sont de pratiques pompes électriques portables qui servent à assurer l’approvisionnement continu des sabots en liquide de couplage durant les inspections par ultrasons. Les deux dispositifs sont équipés d’une pompe à diaphragme avec une dérivation assurant une alimentation constante et éliminant les problèmes d’amorçage. Les pompes sont aussi munies d’une valve pour contrôler le débit de sortie. La pompe CFU-05 offre une capacité d’aspiration permettant de réduire les pertes d’eau lorsqu’elle est utilisée avec des sabots à ligne à retard.

Caractéristiques de la pompe CFU-03

• Pompe à diaphragme avec un débit d’eau de 3,78 l/min. à 60 psi
• Dérivation interne assurant un amorçage constant
• Alimentation de 100 V c.a. et de 240 V c.a.
• Bouton de marche/arrêt
• Régulateur de débit de sortie
• Le tube d’arrivée d’eau est muni d’un filtre et d’un clapet de non-retour pour garantir qu’il soit toujours plein.
• Raccords rapides d’entrée et de sortie
• Boîtier en plastique robuste
• Certifié CE

Caractéristiques de la pompe CFU-05

La pompe CFU05 possède les mêmes caractéristiques que le modèle CFU-03, plus les suivantes :

• Système d’aspiration de l’eau grâce à l’alimentation externe en air comprimé qui permet de générer un effet de Venturi.

Inclus avec l’appareil

• Tube (longueur : 3,3 m ; diamètre de 9,5 mm) pour l’entrée d’eau de la pompe avec filtre et clapet antiretour
• Tube (longueur : 3,3 m ; diamètre de 9,5 mm) pour la sortie pour le vide (CF-U05 seulement)
• Tube (longueur : 3,3 m ; diamètre de 5 mm) et séparateur en forme d’Y pour la sortie d’eau de la pompe
• Tube (longueur : 3,3 m ; diamètre de 5 mm) et séparateur en forme d’Y pour l’entrée pour le vide (CFU-05 seulement)
• Alimentation, de 100 V c.a. à 240 V c.a. (entrée) à 24 V c.c. (sortie)
