Système d’inspection de barres par courants de Foucault (BIS ECA)
Ce système d’inspection de barres (BIS) d’Olympus utilise la technologie des courants de Foucault multiéléments (ECA) pour inspecter la surface entière des barres rondes et carrées. Les actionneurs du système adaptent automatiquement la position des sondes ECA à la forme et à la taille du produit et tiennent compte des irrégularités de surface. De plus, des patins robustes protègent les sondes des chocs et de l’abrasion.
Solutions de contrôle non destructif (CND)
Système d’inspection de barres (BIS) – Technologie par courants de Foucault multiéléments (ECA)
Vue d’ensemble
Le système BIS-ECA est un système d’inspection clé en main entièrement automatisé utilisé sur les lignes de production de métaux pour s’assurer que les exigences en matière de qualité et de sécurité des matières premières, qu’elles soient de forme ronde ou carrée, sont respectées.
Technique de contrôle ECA pour des inspections de surface à vitesse élevée
La technique de contrôle par courants de Foucault multiéléments (ECA) est une méthode d’inspection efficace et rapide. Robuste et flexible, le système BIS ECA peut être intégré aux solutions client afin de répondre aux demandes des usines de transformation des métaux :

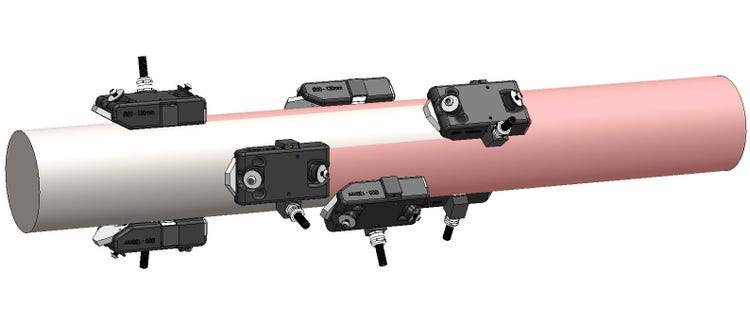

- Ajustement automatique du positionnement des sondes grâce aux vérins, en fonction des dimensions du produit sélectionné et des irrégularités de surface ou de forme de ce dernier
- Prise en charge de toute la plage de dimensions d’un produit grâce à un seul jeu de sondes
- Carte de circuits imprimés et technologie brevetée Dynamic Liftoff Compensation (DLOC) fonctionnant de manière simultanée
- Détection fiable des défauts orientés sur le plan axial et sur le plan radial (fissures de surface jusqu’à 10 mm de longueur, à 0° et 90°) sur toute la surface du produit
- Semelle résistante à l’usure en carbure et couche de protection en céramique posée sur les sondes permettant de résister aux chocs et à l’abrasion causée par la surface
- Système requérant peu d’intervention et fonctionnant à des vitesses de production continues pouvant atteindre 2,5 m/s
- Faible encombrement au sol facilitant l’intégration du système aux lignes de production ou son remplacement
Couverture d’inspection totale des barres en un seul passage, peu importe leurs dimensions et leur forme
Prise en main facile pour un temps de fonctionnement amélioré
Robuste et simple d’utilisation, le système BIS-CEA a été conçu pour économiser du temps et réduire les coûts de fonctionnement :
- Conception traversante non rotative, ce qui réduit la complexité mécanique
- Changements rapides entre différents types et tailles de produit
- Peu d’entretien requis
- Sondes robustes et semelles d’usure conçues pour être, dans des conditions normales d’inspection, entretenues une seule fois par an

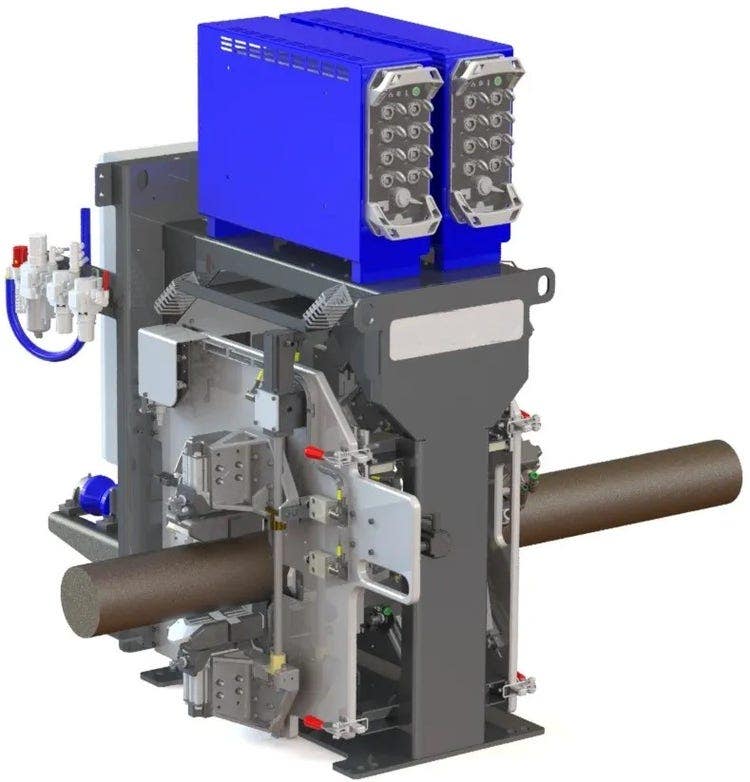

Système d’inspection de barres par courants de Foucault multiéléments (BIS-ECA)

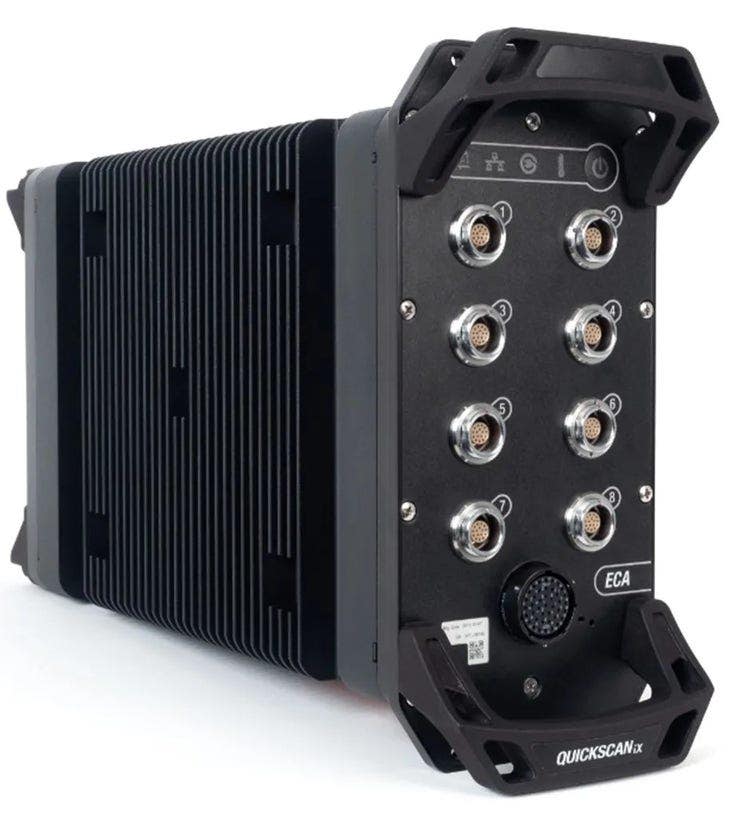

Unité d’acquisition QuickScan™ iX ECA (en haut, à gauche)

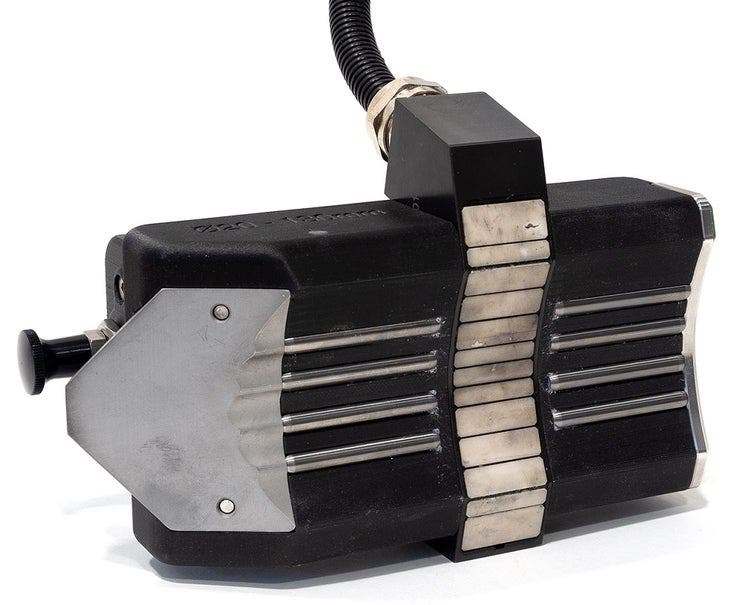

Sondes ECA Evident (en haut, à droite)

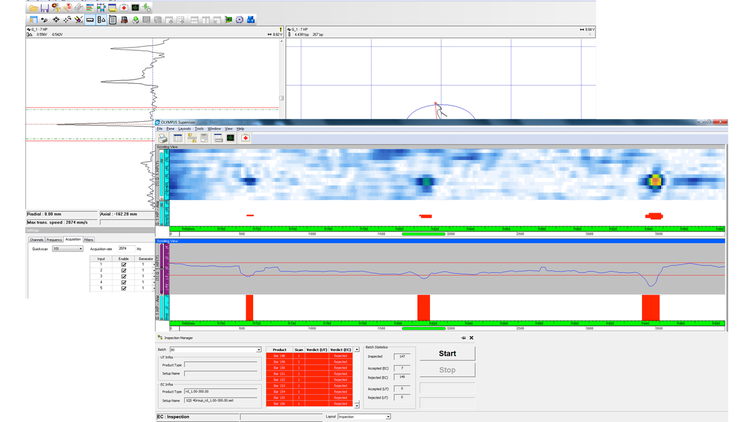

Logiciel QuickView™ EC (en bas)
Caractéristiques techniques
Performances du système
Système T4 : 40 mm - 260 mm (1,57 po. - 10,24 po.), longueur minimale de 3 m (9 pi.) environ
Forme ronde : 100 % de la circonférence
Forme carrée : 100 %, faces et coins inclus
Résultats inspection
Remarque : la profondeur minimale varie en fonction de la rugosité de surface et du type de matériau
