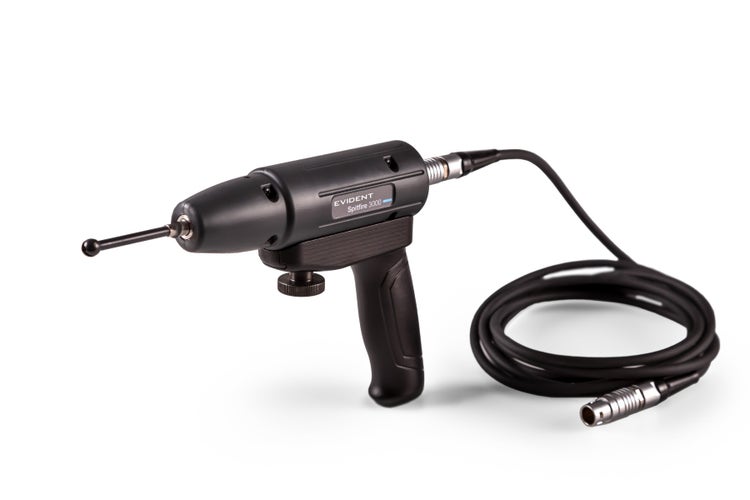

Scanner Spitfire 3000

Le scanner rotatif Spitfire 3000™ permet l’inspection manuelle ou mains libres de trous de boulons, de trous de fixations et de trous alésés en association avec nos appareils de recherche de défauts par courants de Foucault NORTEC™. Grâce à sa technologie de courants de Foucault à haute vitesse (jusqu’à 3000 tr/min) et à haute fréquence (jusqu’à 6 MHz), il permet la détection rapide des défauts. La poignée ergonomique de ce scanner permet une utilisation confortable à long terme, que ce soit lors d’inspections d’avions ou dans le cadre d’autres applications.

Scanner Spitfire 3000

Caractéristiques techniques

Plage de vitesses
de 600 à 3000 tr/min
Contrôle de la vitesse
commandée par l’appareil
Étendue de fréquences
de 200 kHz à 6 MHz
Connecteur de sonde
LEMO à 4 broches ou Fischer à 4 broches avec joints toriques
Types de sondes
différentielles en réflexion
Couplage de signaux
transformateur rotatif
Couple de maintien
0,0421 kg-mm (5,96 oz-po) avec un réglage à couple élevé et une vitesse de 3000 tr/min
Réglage du couple
trois niveaux d’ajustement (bas, moyen
et élevé)
Portabilité/fixation
poignée ergonomique ; système de rail amovible pour les applications où l’appareil doit être fixé
Orientation
aucune restriction physique
Alarme
témoin LED situé à l’arrière et sur le dessus du boîtier
Connecteur de câble
LEMO à 16 broches
Taille (L × D)
152 × 43 mm (6 × 1,7 po)
Poids
0,45 kg (1 lb)
Numéro d’article
7500187 (LEMO) ; Q7500203 (Fischer)
