EPOCH 6LT
Lorsqu’il s’agit des capacités de détection de votre appareil de recherche de défauts, n’acceptez aucun compromis. L’appareil de recherche de défauts portable EPOCH® 6LT réunit les fonctionnalités d’un puissant appareil à ultrasons et une conception ergonomique compacte parfaitement adaptée aux applications nécessitant un accès par cordes et une grande portabilité.

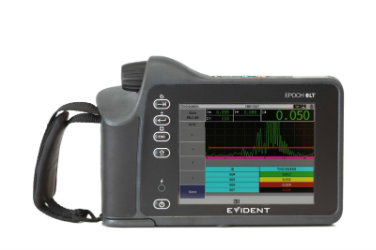

Appareil de recherche de défauts portable EPOCH 6LT
Rehaussez la qualité de vos inspections
Lorsqu’il s’agit des capacités de détection de votre appareil de recherche de défauts, n’acceptez aucun compromis. L’appareil de recherche de défauts portable EPOCH® 6LT réunit les fonctionnalités d’un puissant appareil à ultrasons et une conception ergonomique compacte parfaitement adaptée aux applications nécessitant un accès par cordes et une grande portabilité.

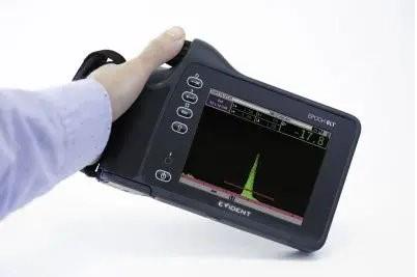

Un appareil fiable qui tient au creux de la main
Portable et facile à utiliser, l’EPOCH 6LT est un appareil de recherche de défauts ergonomique et robuste qui offre un temps de disponibilité maximal sans sacrifier le confort de l’utilisateur.
- Son poids d’à peine 890 g est distribué de manière à faciliter la prise et le fonctionnement à une seule main et à réduire la tension au niveau du poignet.
- La molette de réglage et la conception simple des boutons facilitent la navigation, même avec des gants.
- Conçu pour satisfaire à l’indice de protection IP65/67 et testé pour la résistance aux chutes
- Écran clair et lumineux pour des A-scans lisibles sous toutes les conditions d’éclairage
Davantage de fonctionnalités pour plus de commodité
Le processus de travail de l’appareil de recherche de défauts EPOCH 6LT est simple et direct. Malgré son format compact, l’EPOCH 6LT offre toutes les caractéristiques et les fonctionnalités requises pour satisfaire aux exigences de pratiquement toutes les applications d’inspection par ultrasons conventionnels.
- L’appareil comprend toutes les fonctionnalités de base de l’EPOCH 650 réunies au sein d’un appareil de conception compacte et portable
- Satisfait aux exigences de la norme ISO-22232:2010
- Logiciel optionnel de cartographie de la corrosion avec reconnaissance automatique de la sonde à partir de la broche centrale
- Connectivité optionnelle à un réseau local sans fil
Spécialement conçu pour les applications d’inspection nécessitant un accès par cordes et une très grande portabilité
L’EPOCH 6LT est muni de fonctionnalités qui permettent d’assurer la sécurité des techniciens durant les inspections complexes.
- La trousse en option pour les travaux nécessitant un accès par cordes permet de fixer l’appareil à la jambe à l’aide d’une sangle ou encore de l’attacher à un harnais, ce qui laisse les mains libres pour manœuvrer la sonde ou maintenir son équilibre.
- Faites pivoter l’écran pour obtenir une vue de type portrait ou paysage vous permettant de voir clairement le A-scan et les mesures.
- Pour davantage de souplesse, l’insert fileté standard ¼-20 vous permet de fixer toute une gamme d’accessoires Olympus ou d’autres fabricants .
Fonctions logicielles
Fonctionnalités puissantes optimisées pour le fonctionnement à une seule main
L’appareil de recherche de défauts portable EPOCH® 6LT offre une foule de fonctionnalités logicielles de base ou en option conçues pour satisfaire à une grande variété d’applications de recherche de défauts.

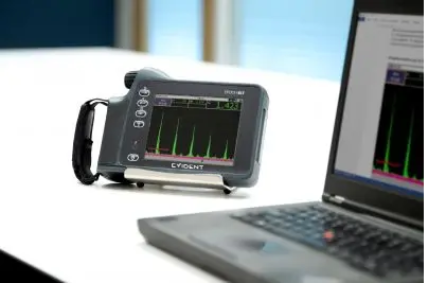

Il est facile d’exporter les fichiers d’inspection sauvegardés à des fins de génération de rapports. Il suffit d’envoyer les résultats d’inspection sous une variété de formats pratiques (par ex., BMP, CSV, PDF) sur une clé USB amovible afin de transmettre rapidement vos données.
Connexion et activation « Cloud »
Grâce au réseau local sans fil en option, connectez votre appareil au système Olympus Scientific Cloud pour accéder à de puissants outils logiciels, y compris :
- Mise à niveau sans fil du microprogramme
- Sauvegarde et archivage de fichiers
- Gestion et accès de fichiers à distance
Cloud file management includes all EPOCH 6LT file types, making it easier than ever to report and communicate your inspection results.
Fonctions logicielles standard pour le dimensionnement précis des défauts
Fonction de courbes DAC et TVG dynamiques : calcul de l’amplitude du signal en pourcentage ou en décibels par rapport à une courbe DAC ou à l’amplitude d’un écho de référence réglé à un gain variant en fonction du temps ; la version logicielle DAC inclut les courbes standard, les courbes DAC personnalisées et les vues à 20 % – 80 %.
Fonction DGS/AVG : permet de comparer le signal d’amplitude à un diagramme DGS/AVG illustrant le rapport entre la hauteur de l’écho, la taille du défaut et la distance de la sonde.
AWS D1.1 et D1.5 : Classification dynamique des réflecteurs pour les applications d’inspection de soudures selon la norme AWS. Cette fonction logicielle assure l’efficacité des inspections en éliminant les calculs manuels.
Options logicielles pour davantage de polyvalence

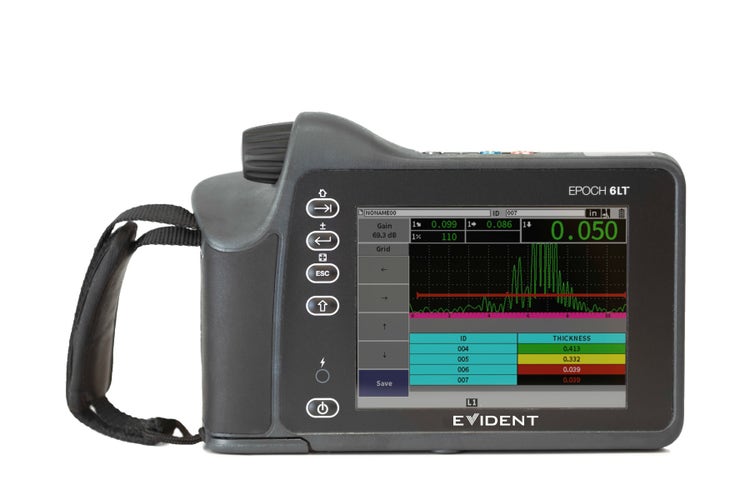

Module de contrôle de la corrosion : permet des configurations ultrasons automatisées selon la sonde choisie par le système de reconnaissance automatique offert sur toutes les sondes à émission-réception séparées pour la corrosion d’Olympus, le réglage automatique du gain (ACG), un algorithme propre aux mesureurs d’épaisseur, la correction du parcours en V et une fonction de zéro automatique (« Do Zero »). Ce module comprend aussi une grille d’affichage en couleurs pour des capacités de génération de rapport améliorées.
Atténuateur d’écho de fond : atténue l’écho de fond de la pièce inspectée à partir de la zone balayée définie par la porte 2. Ce logiciel permet à l’utilisateur de contrôler les chutes d’écho de fond tout en effectuant un balayage à un niveau de gain élevé.
Caractéristiques techniques
Caractéristiques générales
Entrées-sorties de l’appareil
(1) USB 2,0 client (vitesse élevée) [Type mini B]
Normes de protection de l’environnement
Émetteur
Récepteur
De 0,2 MHz à 26,5 MHz à –3 dB (version conforme à la norme ISO-22232)
Sept filtres numériques (version conforme à la norme ISO-22232)
Étalonnage
Faisceau droit (premier écho de fond ou mesure entre échos)
Faisceau angulaire (parcours ultrasons ou profondeur)
Portes
Applications

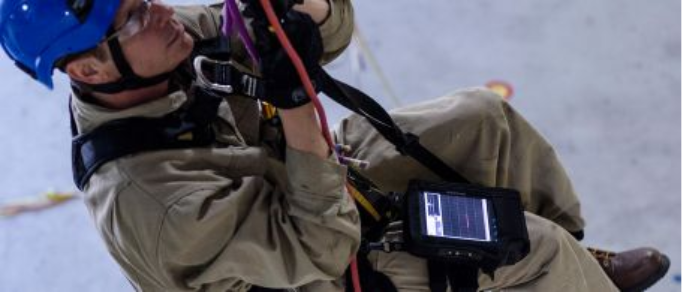

Appareil EPOCH 6LT — Inspections nécessitant un accès par cordes
Équipé de fonctionnalités assurant des inspections en accès par cordes faciles et sécuritaires, l’appareil de recherche de défauts EPOCH 6LT est conçu de manière optimale pour permettre le fonctionnement à une seule main. En outre, l’inspecteur peut l’attacher à sa jambe ou à son harnais de sécurité.

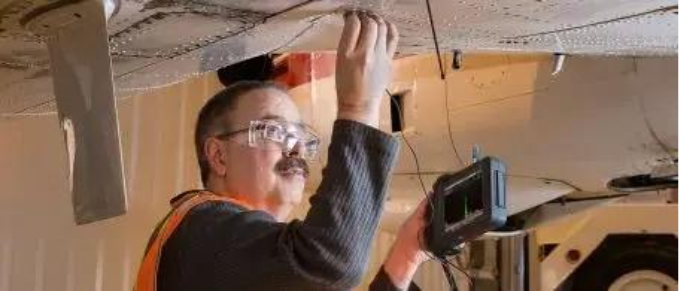

Appareil EPOCH 6LT — Pour les inspections nécessitant une très grande portabilité
Les inspecteurs CND qui travaillent en hauteur ont besoin d’un équipement efficace et léger muni de toutes les fonctions requises pour accomplir leurs tâches. L’appareil de recherche de défauts EPOCH 6LT satisfait à ces exigences. Facile à manier d’une seule main, il est suffisamment compact pour se glisser à l’intérieur d’un sac avec d’autres accessoires.
