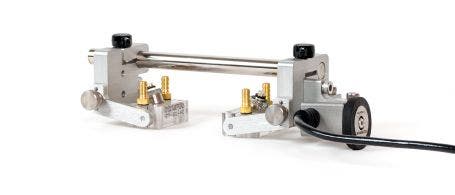

Le scanner manuel de diffraction en temps de vol HST-X04 d’Evident est une solution d’inspection des soudures efficace, peu coûteuse et polyvalente.

Applications

• Scanner à un seul axe déployé manuellement pour une utilisation sur des plaques, des tuyaux et des surfaces courbes
• Utilisable sur des tuyaux, des réservoirs sous pression, des réservoirs de stockage et des composants structurels
• Fonctionnement dans n’importe quelle direction, sur des surfaces planes ou sur des tuyaux d’un diamètre extérieur jusqu’à 51 mm (2 po)

Acquisition de données

• Enregistrement permanent des résultats avec l’OmniScan®
• Idéal pour la collecte de données en mode A-scan, B-scan et écho-dynamique en fonction de la position
• Convient à tout système offrant deux canaux UT

Composants de l’ensemble de scanner

• Scanner avec cadre de 150 mm
• Deux sondes TOFD Centrascan™ en composite de 10 MHz (élément d’un diamètre de 3 mm) offrant un rapport signal sur bruit amélioré par rapport aux sondes UT conventionnelles
• Trois jeux de sabots ST1 avec goupilles d’usure en carbure et trous d’irrigation pour un fonctionnement à 45°, à 60° et à 70°
• Deux câbles de sonde LEMO®-Microdot® de 2,5 m
• Deux adaptateurs LEMO® vers BNC
• Codeur Mini-Wheel à ressort, à friction et étanche pour le codage de données sur l’axe X ou sur l’axe Y
• Supports pour un positionnement flexible du codeur
• Cadre supplémentaire de 250 mm pour une séparation centrale des sondes plus large
• Mallette de transport rembourrée en mousse

L’ensemble de scanner HST-X04 peut être configuré pour s’adapter à la grande variété de sondes et de sabots TOFD et par réflexion d’Evident, y compris ceux faits de composites.

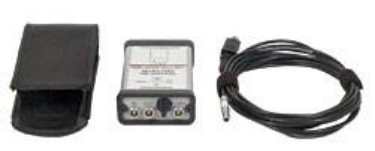

Ensemble de préamplificateur offert en option

Numéro de pièce : 5682-KIT01

L’ensemble de préamplificateur Panametrics 5682 comprend ce qui suit :

• Préamplificateur 5682
• Câble LEMO-LEMO de 2,5 m
• Câble d’alimentation
• Batterie de 9 V
• Étui de ceinture

Le préamplificateur fonctionne avec une batterie 9 V standard ou est alimenté par l’OmniScan® avec le câble d’alimentation fourni.

Caractéristiques techniques du préamplificateur

• Gain de 30 dB
• Batterie d’une autonomie de 50 h (utilisation en continu)
• Indicateur de niveau d’alimentation en continu
• Rapport signal sur bruit de 67 dB
• Poids : 180 g avec la batterie
• Certifié CE
