Scanner AxSEAM
Le scanner semi-automatisé AxSEAM™ simplifie l’inspection des soudures longitudinales. Ajustez la vitesse, détectez un manque de couplant et lancez l’acquisition sur l’OmniScan™ à l’aide du ScanDeck™. Les supports réglables à 4 sondes permettent des inspections PA, TOFD ou TFM.
Vue d’ensemble
Le scanner semi-automatisé AxSEAM™ simplifie l’inspection des soudures longitudinales
Optimisé pour l’inspection des soudures longitudinales que l’on trouve sur les tubes soudés par résistance électrique (ERW), le scanner AxSEAM™ mise sur une configuration allégée réduisant au minimum le nombre de réglages requis lorsque le diamètre du tuyau, la distance de séparation entre les sondes ou l’orientation du balayage changent.

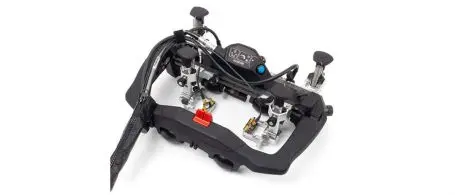

Grâce au module novateur ScanDeck™, l’opérateur peut configurer et effectuer le balayage de manière autonome sans devoir manipuler ou contrôler l’unité d’acquisition de données. Les quatre supports de sonde repensés et faciles à régler du scanner AxSEAM peuvent recevoir jusqu’à quatre sondes multiéléments (PA) et à diffraction en temps de vol (TOFD).
Solution polyvalente par technologies multiples

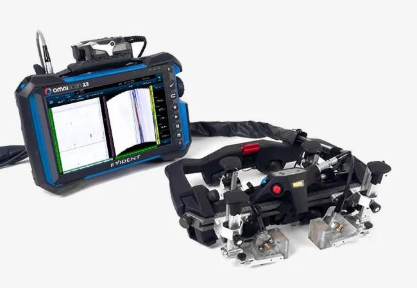

Lorsqu’on le combine à l’OmniScan X3™, le scanner AxSEAM permet de réaliser rapidement une analyse PA/TOFD des soudures longitudinales, suivie d’une inspection plus ciblée des régions d’intérêt à l’aide de la méthode TFM, et ce, sans effectuer de permutation de sondes.
La méthode TFM assure quant à elle une focalisation uniforme sur la région d’intérêt et offre donc une définition accrue des indications difficiles à détecter, ce qui facilite la caractérisation des fissures à chaud et des défauts orientés verticalement.
Configuration flexible
Le scanner AxSEAM intègre un système de balayage complet ne requérant que quelques réglages mineurs pour passer facilement du balayage longitudinal au balayage circonférentiel sur les tuyaux.
Soudures longitudinales
Le scanner AxSEAM peut inspecter des soudures longitudinales sur des tuyaux d’un diamètre extérieur de 6 po et plus, jusqu’à une plaque plane.
.
Soudures circonférentielles
Équipé de deux sondes, le scanner AxSEAM peut inspecter des soudures circonférentielles sur les tuyaux d’un diamètre extérieur aussi petit que 4,5 po.
Équipé de quatre sondes, il peut inspecter des soudures circonférentielles sur les tuyaux d’un diamètre extérieur de 10 po et plus. [le tuyau ci-dessous a un diamètre externe de 324 mm (12,75 po)
Caractéristiques
Support de sonde repensé

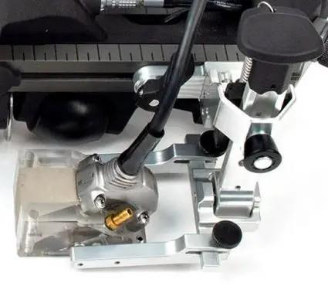

Le design novateur de notre support de sonde assure un maniement aisé de la sonde et du sabot, le positionnement stable de la sonde et la bonne qualité du couplage, en plus d’offrir les caractéristiques suivantes :
- Permutation de sonde s’effectuant sans outil
- Compatibilité avec des sabots de diverses dimensions
- Système de blocage vertical facilitant la manipulation et la permutation des sondes et des sabots
- Pression réglable du sabot à la surface du tuyau
Contrôle de l’exactitude des données grâce au module ScanDeck™

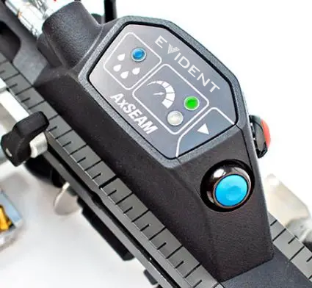

Placé directement dans votre champ de vision, le module ScanDeck™ est doté de témoins et de fonctions pratiques vous permettant d’accorder toute votre attention au balayage :
- Contrôlez la vitesse de balayage et la qualité du couplage pour prévenir le risque de perdre des données durant l’acquisition avec l’OmniScan X3
- Remettez le codeur à zéro et lancez l’acquisition de données sur n’importe quel appareil OmniScan.

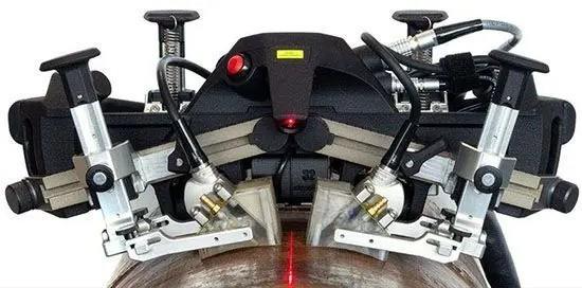

- Activez le guide laser pour vous aider à rester bien aligné sur la soudure, ou sur son marquage.
Autres caractéristiques clés du scanner AxSEAM
- Roues bombées brevetées s’adaptant aux différents diamètres des tuyaux sans qu’il soit nécessaire de modifier les réglages
- Roues magnétiques et système de freinage permettant de maintenir la position du scanner sur le tuyau
- Commandes et mécanismes de réglage intuitifs ne requérant aucun outil
- Gaine pratique pour la gestion des câbles
- Quatre supports de sonde pouvant recevoir des sondes PA et TOFD
