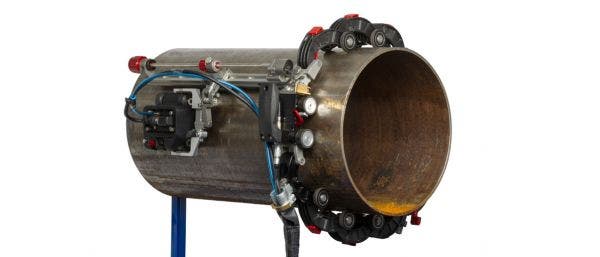

Solution ChainSCANNER™ pour l’inspection de tuyaux
Le ChainSCANNER offre une solution d’inspection manuelle des tuyaux d’un diamètre extérieur allant de 1,75 po à 38 po. Soutenu par des maillons de chaîne plutôt que par des roues magnétiques, ce scanner est bien adapté pour l’inspection des soudures ou de la corrosion sur différents types de matériaux. Compatible avec les méthodes d’inspection UT, TOFD et PA.
Vue d’ensemble
La solution ChainSCANNER™ facilite l’inspection manuelle des tuyaux dont le diamètre extérieur varie de 76 à 965 mm (de 3 à 38 po). Maintenu en place par des maillons de chaîne plutôt que des roues magnétiques, ce scanner est parfaitement adapté à l’inspection de soudures ou de corrosion sur divers matériaux à l’aide des technologies de contrôle par ultrasons conventionnels (UT), par ultrasons multiéléments (PA) et par diffraction en temps de vol (TOFD).
Le scanner permet le codage sur deux axes et peut inspecter des surfaces ferromagnétiques ou non ferromagnétiques. Les maillons de chaîne garantissent le déplacement rectiligne du scanner en éliminant les problèmes de direction. Cela est utile lorsque la zone autour du tuyau est difficilement accessible, car il est possible de faire tourner le scanner autour du tuyau au moyen des maillons de chaîne.
Voici quelques exemples d’applications :
- Inspection par ultrasons conventionnels ou multiéléments ou par TOFD de soudures circonférentielles sur des tuyaux
- Cartographie de la corrosion dans les petites zones au moyen des technologies à ultrasons conventionnels ou multiéléments
Principales caractéristiques
- Configuration standard avec 1 ou 2 sondes et configuration optionnelle avec 4 sondes pour les inspections par TOFD, ultrasons multiéléments ou écho d’impulsion
- Possibilité d’inspecter des tuyaux dont le diamètre extérieur varie de 76 à 965 mm (de 3 à 38 po)
- Codeurs pour les axes de balayage et d’index (codeur d’axe d’index non disponible sur le modèle Light)
- Poignée ergonomique permettant la gestion des câbles
- Maillons de chaîne faciles à attacher, montés sur des roues revêtues d’uréthane pour un déplacement en douceur
- Dispositif de serrage assurant une installation facile et rapide
- Supports de sonde à ressort garantissant un excellent contact, peu importe la position ou l’orientation du scanner
- Système de glissement des supports de sonde permettant de positionner les supports avec facilité et précision en fonction de la pièce à inspecter
- Aucun outil nécessaire pour la plupart des réglages
- Système de protection de câbles par tube à fermeture à glissière permettant la reconfiguration rapide des câbles
Inclus dans l’ensemble
- Module principal avec codeur pour l’axe de balayage
- Maillons de chaîne pour l’inspection de tuyaux d’un diamètre extérieur de 965 mm (38 po), avec boucle à dégagement rapide ajustable
- Câble de codeur de 5 m (16 pi) pour appareils de recherche de défauts de la série OmniScan™
- Barre de 450 mm (17,7 po) pour supports de sonde
- Deux supports de sonde à ressort avec fourches ajustables pour inspections TOFD-PE et PA
- Système de glissement des supports de sonde avec ajustement à l’aide d’une vis mère
- Système de tube à fermeture éclair de 5 m (16 pi) pour la gestion et la protection des câbles
- Tubes d’alimentation en eau et raccords
- Mallette de transport
Note : Les sondes et les sabots ne sont pas inclus avec le scanner.
