Scanner GLIDER

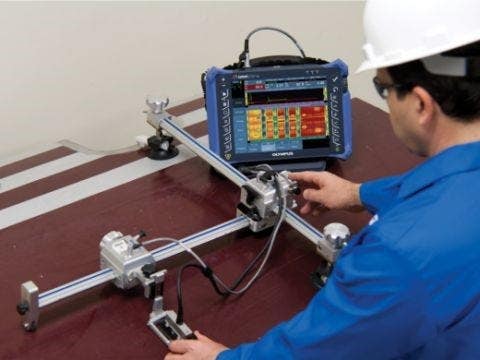

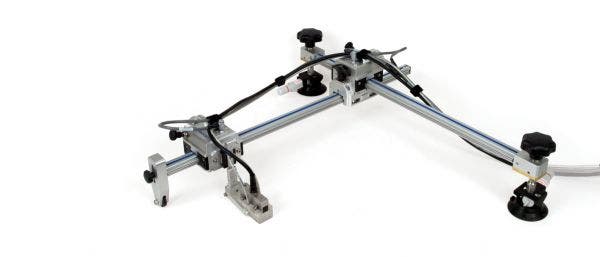

Le GLIDER est un scanner à deux axes codés (x-y) conçu pour l’inspection manuelle de surfaces composites planes ou légèrement courbées. Le scanner, soutenu par des ventouses, est bien adapté pour le balayage ligne par ligne. Compatible avec les méthodes d’inspection ECA, EC, UT et PA.
Vue d’ensemble
Scanner manuel à 2 axes
Le GLIDER est un scanner à 2 axes codés (x-y) pour l’inspection manuelle de surfaces composites plates ou légèrement courbées. Il est bien adapté à l’inspection ligne par ligne effectuée selon les techniques suivantes :
- Ultrasons conventionnels (UT)
- Ultrasons multiéléments (PAUT)
- Courants de Foucault (EC)
- Courants de Foucault multiéléments (ECA)
Parmi les matériaux couramment inspectés, mentionnons les composites et l’aluminium (inspections effectuées à l’aide d’un dispositif de fixation à ventouses) et l’acier au carbone (inspections effectuées à l’aide d’un dispositif de fixation magnétique).
Caractéristiques de conception
L’axe X est fixé à deux dispositifs de fixation. Selon le matériau à inspecter, il faut utiliser l’un ou l’autre des dispositifs suivants :

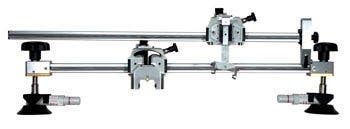

- Dispositif de fixation à ventouses (inclus)
- Dispositif de fixation magnétique (en option)
Deux modules de codage (un sur chaque axe) servent à calculer la position de la sonde. Le déplacement de ces modules peut s’effectuer par incréments de 3,27 mm, en course libre ou verrouillée.
Le scanner est offert en trois formats (18 pouces, 24 po, et 36 pouces), selon la couverture de balayage requise :
- GLIDER 18×18
- GLIDER 24×24
- GLIDER 36×36
Options
Les dispositifs de fixation magnétiques permettent une utilisation sur des surfaces ferromagnétiques (numéro de pièce : GLIDER-A-01)
Rails
18 po, 24 po, ou 36 pouces offerts en option.
Ensemble de pompe à eau manuelle
La pompe à eau est compatible avec les câbles ombilicaux du scanner. Elle fonctionne aussi avec la tubulure fournie. Comprend un réservoir, des tubes et des séparateurs en Y (numéro de pièce : OPIX105).
Ensemble de pompe à eau électrique
Les unités CFU-03 et CFU-05 sont de pratiques pompes électriques portables qui servent à assurer l’approvisionnement continu des sabots en couplant durant les inspections par ultrasons.
Caractéristiques
- Convient bien aux techniques d’inspection par ultrasons conventionnels, par ultrasons multiéléments et par courants de Foucault qui utilisent une seule sonde
- Deux axes avec codeurs étanches pour des balayages XY codés selon la position
- Positionnement de l’axe avec jeu minimal
- Montage sur roulements à billes des deux modules, permettant un déplacement précis et fluide
- Deux dispositifs de fixation équipés de pivots permettant le suivi de la surface
- Dispositifs de verrouillage permettant le verrouillage de chaque axe
- Déplacements des modules par incréments de 3,27 mm ou en mode continu
- Support de sonde monté sur un système de bras de support pouvant être équipé d’un ressort, au besoin
- Cadre en aluminium léger et antirouille
- Axe Y coulissant offrant une flexibilité de balayage supérieure et une meilleure portabilité
Caractéristiques techniques
Poids : de 5 kg à 8 kg, selon la configuration
Force de rétention des dispositifs à ventouse : 18 kg par ventouse
Force de rétention des dispositifs aimantés : 81 kg par base
Résolution du codeur : 13 pas/mm (± 0,15 pas/mm), 330 pas/po (± 0,006 pas/po)
Courbure minimale pour les balayages partiels : 50 cm (20 po), diamètre extérieur
