Scanner HSMT-Flex
Le scanner HSMT-Flex™ facilite l’inspection codée sur un axe des soudures circonférentielles sur les tuyaux. Il est équipé de quatre de nos supports de sonde de nouvelle génération et peut accueillir un total de huit sondes avec l’utilisation de quatre autres supports de sonde offerts en option.
Inspection des soudures circulaires plus intelligente et plus adaptable

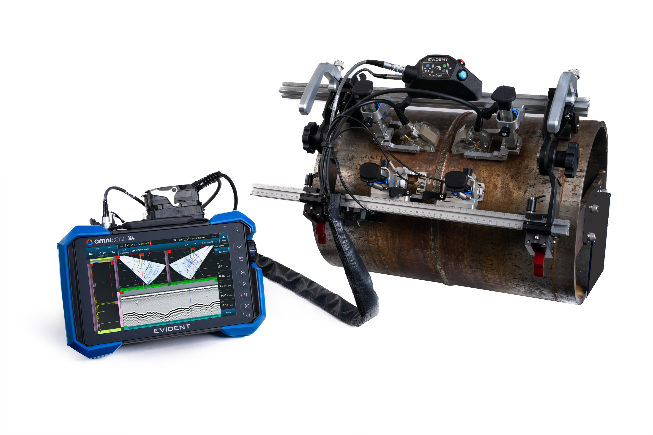

Le scanner HSMT-Flex™ de nouvelle génération simplifie l’inspection ultrasonore encodée des soudures circulaires grâce à des améliorations de conception qui réduisent le risque de nouvelles inspections, facilitent la configuration et garantissent l’acquisition de données de haute qualité—permettant aux inspecteurs de travailler plus efficacement et en toute confiance dans des environnements exigeants. Le scanner HSMT-Flex se fixe à la surface à l’aide de roues magnétiques et permet l’inspection de tuyaux d’un diamètre extérieur de 114 millimètres (4,5 po) jusqu’aux surfaces planes. Son mécanisme pliant garantit que tous les supports de sondes à ressort maintiennent une pression de contact constante et perpendiculaire sur la surface d’inspection. Désormais disponible en modèle haute température, le scanner HSMT Flex permet également des inspections sur surfaces chaudes, contribuant à réduire les arrêts et à maintenir l’intégrité des équipements.
Caractéristiques
Assurer la qualité des données et réduire les nouvelles inspections
- Surveillance et alertes en temps réel
Le module optionnel ScanDeck™ peut être utilisé pour démarrer à distance l’acquisition sur le détecteur de défauts OmniScan. Il vérifie également l’accouplement des sondes et avertit en cas de vitesse de balayage excessive—prévenant les pertes de données et améliorant la fiabilité de l’inspection. - Guide laser intégré
Le guide laser intégré au module ScanDeck permet un alignement précis du balayage afin de garantir une couverture optimale des soudures. - Intégration de smartphone (optionnelle)

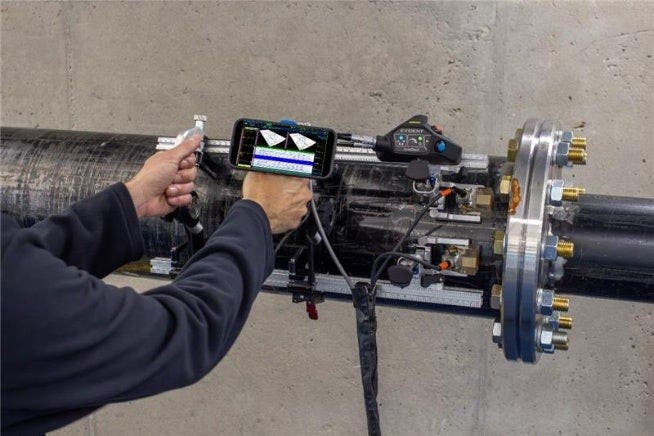

Fixez un smartphone pour surveiller les données de balayage en temps réel via l’application OmniScan™ X4 RCS — optimisez votre flux de travail tout en restant concentré sur le balayage.
Travailler en continu avec moins d’interruptions
- Système de freinage intégré
Verrouille le scanner en position pour éviter tout glissement lors d’une pause ou de la manipulation de l’instrument, préservant l’intégrité des données. - Gestion simplifiée des câbles
Une gaine zippée maintient les câbles sécurisés et protégés, offrant un environnement d’inspection propre et sûr tout en réduisant les interruptions liées aux câbles. - Roues améliorées et résistantes à l’usure
Des roues en caoutchouc magnétique durables avec des revêtements souples assurent un roulement fluide et une forte adhérence aux tuyaux, permettant une haute qualité des données tout en minimisant l’entretien.
Adaptation rapide aux variations de types de soudures et de géométries de tuyaux
- Réglages sans outil

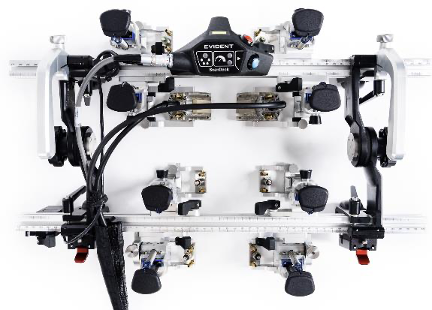

Ajustez facilement les supports de sondes, le châssis, le codeur, le support d’ombilical, le module ScanDeck™ et la gaine du câble—aucun outil requis Changer rapidement les coins et les sondes grâce au système de verrouillage vertical. - Montage configurable des sondes
Positionnez les sondes à l’intérieur ou à l’extérieur du châssis pour inspecter des géométries complexes, telles que les configurations tuyau-vers-composant. - Choix de différentes longueurs de barre de châssis
Augmentez la taille pour accueillir jusqu’à 8 sondes (PA et TOFD) avec des PCS plus larges pour les pièces à paroi épaisse, ou réduisez-la pour s’adapter aux zones d’inspection étroites.

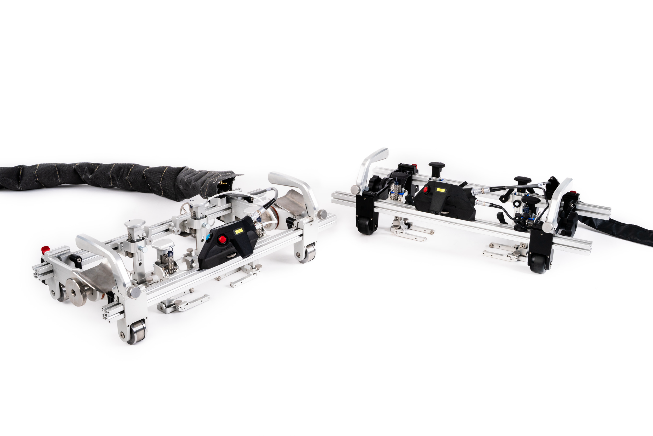

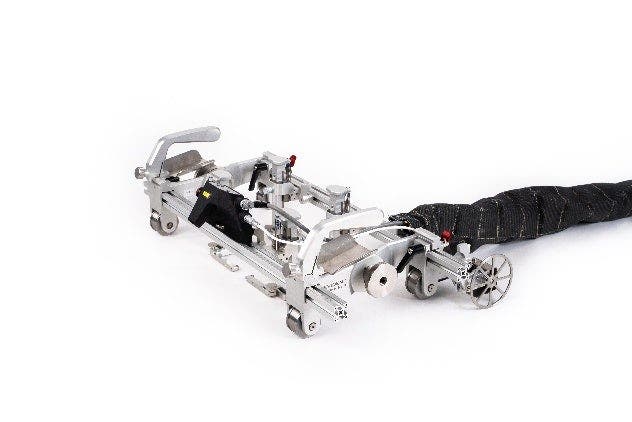

Modèle haute température
Réduire les temps d’arrêt grâce à une inspection fiable et sécurisée des surfaces chaudes
- Le scanner HSMT‑Flex HT haute température permet des inspections continues sur des surfaces atteignant des températures jusqu’à 350 °C (662 °F)*. Les inspections peuvent être réalisées avant la fin des arrêts, permettant une détection précoce des défauts et une planification de maintenance plus efficace.
- Composants résistants à la chaleur
Les roues métalliques supportent le contact direct avec des surfaces chaudes, tandis que toutes les autres pièces sont résistantes aux radiations pour une utilisation sûre dans des environnements à haute température. - Efficacité opérationnelle
Inspectez les tuyaux, réservoirs ou enceintes sous pression chauds sans attendre le refroidissement complet—détectez les problèmes tôt et réduisez les arrêts imprévus.
*Balayage continu jusqu’à 300 °C (572 °F) avec le module ScanDeck. Les câbles et la gaine supportent un contact de courte durée avec des surfaces chaudes.
