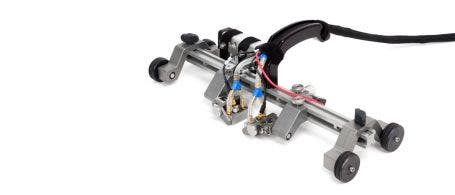

HST-Lite
Le scanner HST-Lite est la solution idéale pour effectuer des inspections TOFD à un seul canal peu coûteuses, notamment lorsque la qualité du signal est cruciale. La combinaison des roues magnétiques et des supports de sondes à ressorts offre la stabilité requise pour réaliser des inspections linéaires de haute qualité. Le scanner peut être manipulé à une main et reste fixé aux surfaces ferromagnétiques, même en position inversée.

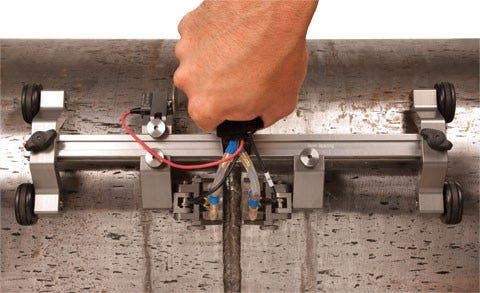

Scanner HST-Lite
Solutions de contrôle non destructif (CND)
Vue d’ensemble
Scanner manuel à un axe
Le scanner HST-Lite est la solution idéale pour effectuer des inspections TOFD à un seul canal peu coûteuses, notamment lorsque la qualité du signal est cruciale. La combinaison des roues magnétiques et des supports de sondes à ressorts offre la stabilité requise pour réaliser des inspections linéaires de haute qualité. Le scanner peut être manipulé à une main et reste fixé aux surfaces ferromagnétiques, même en position inversée.
La position du scanner peut être codée sur des tuyaux d’un diamètre à partir de 114,3 mm, ainsi que sur les surfaces planes. L’ajustement des différents éléments du scanner s’effectue sans outils.
Caractéristiques
- Inspections circulaires réalisées sur des tuyaux d’un diamètre de 114,3 mm ou plus, à l’aide de deux sondes TOFD
- Quatre roues magnétiques fixées solidement à l’unité pour faciliter l’inspection des surfaces ferromagnétiques
- Cadre en aluminium léger
- Supports de sondes à ressorts indépendants
- Codeur à ressorts étanche d’une résolution de 9 pas/mm
- Poignée amovible pour un profil très bas (zones d’accès réduit)
- Dispositif de fixation pour les câbles ombilicaux
- La conception du cadre permet de positionner les sondes en dehors des roues (deux roues magnétiques supplémentaires requises)
- Marques de positionnement pratiques gravées sur le scanner et les supports de sonde pour garantir la mesure de l’écartement des sondes (PCS)
Articles compris avec l’appareil
- Cadre de scanner avec poignée
- Quatre roues magnétiques
- Codeur étanche à roue et à ressorts muni d’un câble de 5 mètres, compatible avec l’OmniScan
- Deux supports de sondes à ressorts munies de fourchettes TOFD–P/E d’une largeur de 31,75 mm
(tiges de guidage d’un diamètre de 5 mm) - Tubes d’alimentation en eau et raccords
- Gaine de protection
- Mallette de transport
Notes : Les sondes et les sabots ne sont pas inclus avec le scanner.
Caractéristiques techniques
Options
Trousse préamplificateur à distance 5682
réf. : 5682-KIT02 [U8779091]
Dispositifs d’alimentation en couplant
réf. : WTR-SPRAYER-8L [U8775001]
Adaptateur de câble pour le codeur TomoScan FOCUS LT
réf. : C1-DE15F-BXM-0.30M [U8767107]
Roues magnétiques
réf. : CHAINSCAN-A-MWHEEL [U8779383]
Codeur de remplacement
réf. : HST-Lite-SP-ENC [U8775277]
Poignée supplémentaire
réf. : HST-Lite-A-Handle [U8775278]
Ensemble supplémentaire de support de sonde TOFD
réf. : HST-Lite-A-PH-TOFD [U8775279]
