MapROVER

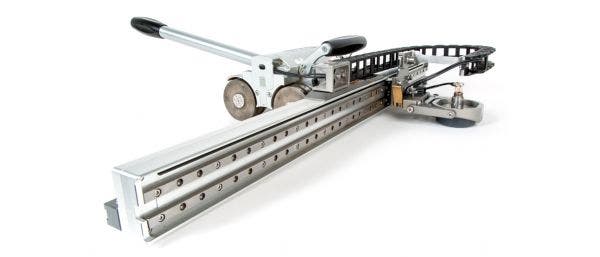

Robuste et fiable, le scanner motorisé MapROVER facilite le balayage sur deux axes et en augmente l’efficacité pour les applications de surveillance de la corrosion. Exploitant la technologie à ultrasons multiéléments (PA), le système MapROVER simplifie vos inspections. En effet, grâce à sa télécommande robuste à écran tactile, il élimine le besoin d’utiliser un ordinateur portable ou de procéder à une programmation complexe du contrôleur du moteur. Le scanner MapROVER, équipé d’un moteur stable à quatre roues motrices, est capable d’effectuer des cartographies automatisées de la corrosion par ultrasons multiéléments, tant sur le pourtour des tuyaux que sur des surfaces planes. Son design réduit la dérive, ce qui facilite l’acquisition de données d’inspection de haute qualité.
Scanner motorisé robuste à deux axes
Vue d’ensemble
Robuste et fiable, le scanner motorisé MapROVER facilite le balayage sur deux axes et en augmente l’efficacité pour les applications de surveillance de la corrosion. Exploitant la technologie à ultrasons multiéléments (PA), le système MapROVER simplifie vos inspections. En effet, grâce à sa télécommande robuste à écran tactile, il élimine le besoin d’utiliser un ordinateur portable ou de procéder à une programmation complexe du contrôleur du moteur. Le scanner MapROVER, équipé d’un moteur stable à quatre roues motrices, est capable d’effectuer des cartographies automatisées de la corrosion par ultrasons multiéléments, tant sur le pourtour des tuyaux que sur des surfaces planes. Son design réduit la dérive, ce qui facilite l’acquisition de données d’inspection de haute qualité.

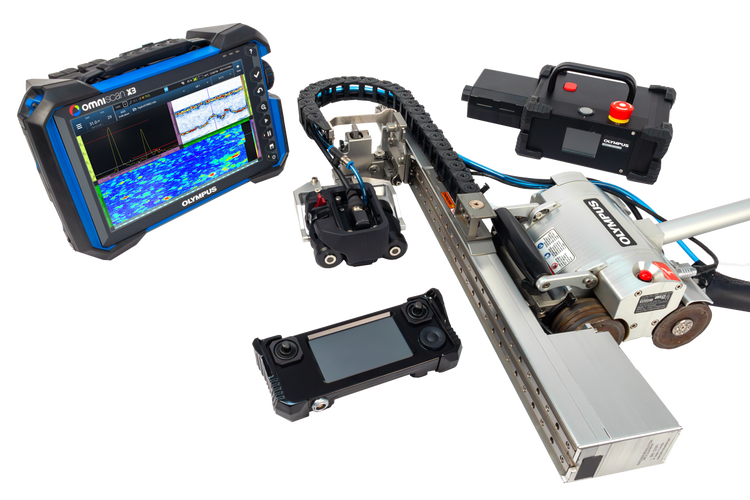

Système MapROVER avec appareil de recherche de défauts OmniScan X3 et scanner HydroFORM
Polyvalent, le système MapROVER permet l’utilisation de différentes configurations selon vos besoins. L’association des scanners MapROVER et HydroFORM™ crée une solution de cartographie de la corrosion puissante et efficace qui permet l’imagerie multiélément des anomalies à mi-paroi et de l’épaisseur résiduelle des parois. Pour les applications à haute température, le scanner MapROVER HT est équipé d’un système de refroidissement qui permet une cartographie automatisée de la corrosion sur des surfaces aussi chaudes que 350 °C (662 °F). Exploitez des techniques de pointe comme la méthode de focalisation en tout point (TFM) en associant le MapROVER à l’OmniScan X3, ou optez pour une approche d’inspection UT à émission-réception séparées fiable et économique en utilisant plutôt notre appareil d’acquisition OmniScan™ SX.
Configurations

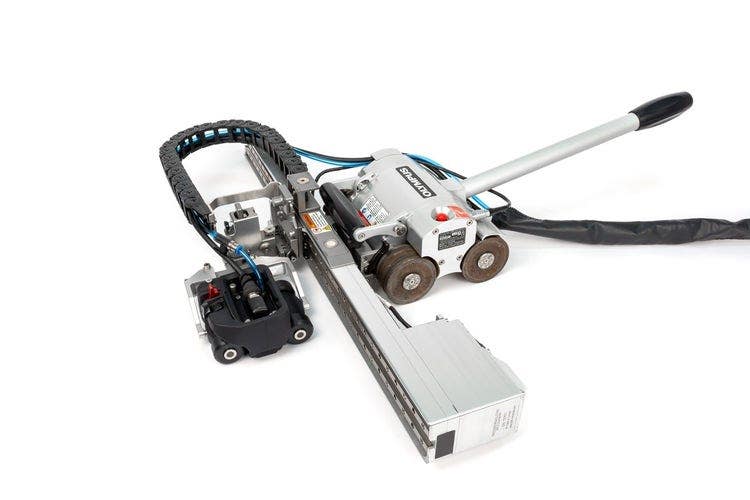

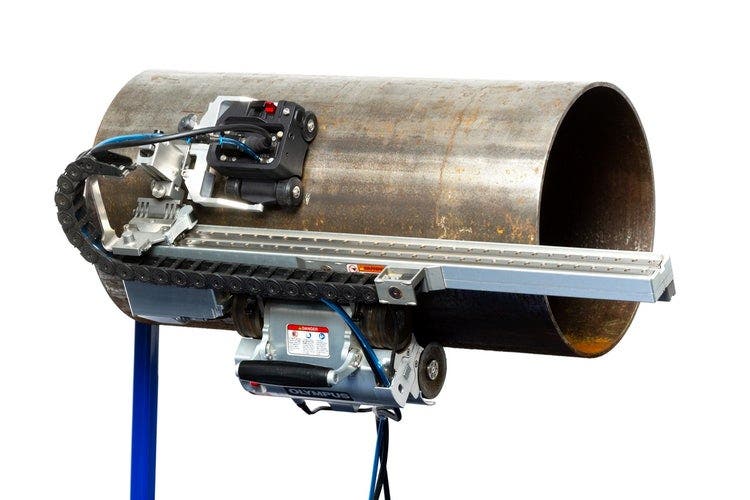

L’association des scanners MapROVER et HydroFORM dans une configuration multiélément est notre solution de cartographie de la corrosion la plus efficace pour les pipelines.

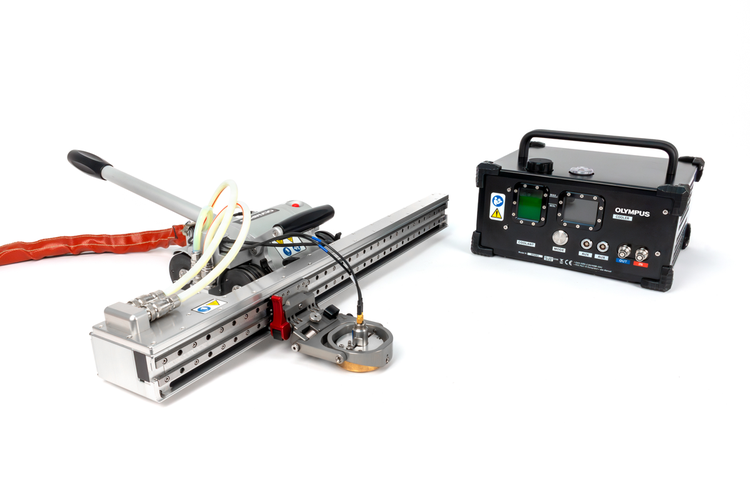

Le système MapROVER HT est une excellente solution pour la cartographie automatisée de la corrosion sur des pièces chaudes dont la température de surface peut aller jusqu’à 350 °C (662 °F).

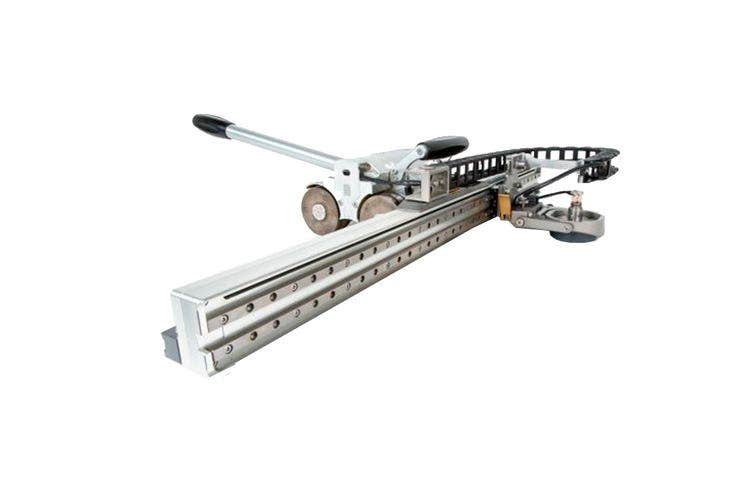

Lorsqu’ils sont couplés à des sondes UT à émission-réception séparées, le scanner MapROVER et notre appareil d’acquisition OmniScan™ SX offrent une solution économique pour l’inspection UT à émission-réception séparées.
Caractéristiques
- Technologie à moteur unique entraînant les quatre roues magnétiques et assurant une acquisition de données constante et rectiligne à une vitesse allant jusqu’à 147 mm/s
- Tige d’indexation motorisée permettant une largeur de balayage allant jusqu’à 600 mm (largeurs de 300, 900 et 1600 mm disponibles en option) et se déplaçant à une vitesse allant jusqu’à 900 mm/s
- Télécommande à écran tactile et à deux boutons directionnels qui peut être réglée pour que le déplacement du scanner nécessite l’actionnement constant par l’opérateur (par à-coups), ou qu’il se fasse par actionnement et arrêt (activation/désactivation)
- Deux configurations possibles pour le balayage ligne par ligne automatisé
- Effectue l’acquisition de données à l’aide d’un appareil de recherche de défauts OmniScan SX UT, d’un appareil de recherche de défauts de la série OmniScan™ X3, ou d’un appareil FOCUS PX nécessitant moins de cinq minutes à configurer
- Gaine de câble ombilical divisible protégeant le câble et permettant une configuration flexible
- Bouton d’arrêt d’urgence situé sur le scanner et sur le bloc d’alimentation
- Poignée pour la manipulation du scanner.
Articles inclus
- Scanner motorisé non orientable
- Télécommande à écran tactile
- Régulateur de puissance
- Câbles ombilicaux détachables avec gaine de protection divisible
- Câble de codeur se branchant dans un appareil de recherche de défauts OmniScan (génération actuelle) ou un appareil FOCUS PX
- Tubes d’alimentation en eau
- Mallette(s) de transport
- Tige d’indexation motorisée dotée d’un support de sonde robuste ou d’une monture solide à quatre supports de sonde (selon la configuration)
Système MapROVER HT dédié aux inspections à haute température
- Scanner et tige d’indexation refroidis par liquide permettant l’inspection de surfaces d’une température pouvant aller jusqu’à 350 °C (662 °F)
- Roues magnétiques résistantes aux hautes températures et gaine de protection pour câble
- Unité de refroidissement permettant de pomper le liquide de refroidissement à travers les plaques de refroidissement intégrées au scanner et à la tige d’indexation
