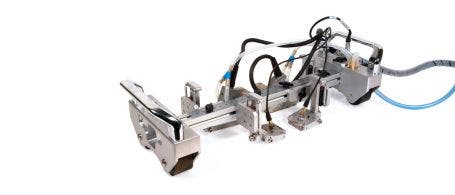

Scanner HSMT-Compact
Le HSMT-Compact est un scanner manuel à un axe codé. Entre autres caractéristiques, il est petit, léger et très polyvalent. Il peut être utilisé avec un maximum de 4 sondes pour inspecter les plaques et pour les inspections circonférentielles sur les tuyaux d’un diamètre externe aussi petit que 4,5 po.
Scanner HSMT-Compact
Le HSMT-Compact est un scanner manuel à un axe codé. Entre autres caractéristiques, il est petit, léger et très polyvalent. Il peut être utilisé avec un maximum de 4 sondes pour inspecter les plaques et pour les inspections circonférentielles sur les tuyaux d’un diamètre externe aussi petit que 4,5 po.
Vue d’ensemble
Le HSMT-Compact est un scanner manuel à un axe codé. Compact, léger et polyvalent, il peut être utilisé sur des plaques avec un maximum de quatre sondes ainsi que pour des balayages circonférentiels sur des tuyaux aussi petits que 4,0 po (diamètre externe de 4,5 po). La longueur du scanner peut être modifiée et le cadre peut s’ouvrir hors de la limite des roues pour offrir une configuration s’adaptant bien aux zones difficiles d’accès, comme les soudures de tuyaux soudés à un composant.
Le HSMT-Compact vient compléter la gamme des appareils HSMT. Alors que les scanners HSMT-Flex et HSMT-X03 sont conçus pour l’inspection des soudures de construction, le scanner HSMT-Compact est conçu pour les inspections de maintenance des soudures.
L’ensemble de scanner HSMT-Compact comprend :
- Cadre de scanner avec poignées
- Barres supplémentaires : 400 mm (16 po) ou de 600 m (24 po),
- Quatre roues magnétiques recouvertes de plastique
- Codeur étanche équipé de roues et de ressorts
- Codeur compatible avec l’OmniScan avec le câble de 5 m
- Quatre fourches de support de sonde de 90°
- Quatre bras à ressort
- Quatre fourches TOFD/par réflexion de 31,75 mm
- Deux fourches PA (40 mm)
- Tubes d’alimentation en eau et raccords
- Deux règles (unités métriques et impériales)
- Mallette de transport rigide
Notes : Les sondes et les sabots ne sont pas inclus avec l’ensemble de base.
Configurations
La configuration typique comprend deux sondes multiéléments et une paire de sondes TOFD, en conformité avec les codes ASME.
Autres configurations possibles :
- 1 paire de sondes TOFD
- 2 paires de sondes TOFD
- 2 sondes PA
Options
Ensemble de pompe à eau manuelle
La pompe à eau est compatible avec les câbles ombilicaux du scanner. Elle fonctionne aussi avec la tubulure fournie. Comprend un réservoir, des tubes et des séparateurs en Y (numéro de pièce : OPIX105).
Émetteur-préamplificateur à distance TRPP 5810
Émetteur-préamplificateur à distance de 40 dB à quatre canaux avec connecteurs LEMO® pour amplifier les signaux de sortie de la sonde et de l’appareil. L’utilisation de l’émetteur-préamplificateur TRPP 5810 et de sondes en composite améliore le rapport signal sur bruit des inspections TOFD.
Caractéristiques
- Balayage circonférentiel sur des tuyaux de 4 pouces (diamètre extérieur de 4,5 pouces) ou plus
- Quatre roues magnétiques maintiennent l’appareil contre la surface d’inspection ferromagnétique
- Cadre en aluminium léger avec largeur réglable
- Conception du cadre permettant de positionner les sondes à l’extérieur des roues
- Peut recevoir jusqu’à quatre sondes sur des tuyaux ou des surfaces planes
- Positionnement de la sonde entièrement réglable
- Supports de sondes à ressorts indépendants
- Codeur étanche à ressort
- Poignées amovibles
- Œillet de fixation pour le câble ombilical ou la courroie de sécurité
- Réservoir d’eau intégré au cadre du scanner
- Règles en unités métriques ou impériales sur le scanner pour faciliter la mesure de la distance de séparation entre les sondes
