Voyez les détails tels qu’ils sont dans la réalité

Le logiciel 3DAssist utilise la vidéo acquise avec votre vidéoscope IPLEX pour créer un modèle tridimensionnel du tuyau ou de la structure que vous inspectez. Étant donné que ce logiciel est conçu pour les PC, vous pouvez analyser les images 3D et prendre des décisions à votre bureau, plutôt que sur le terrain.

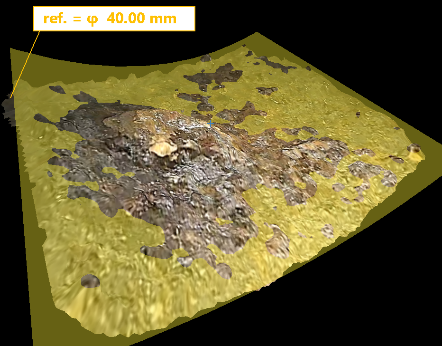

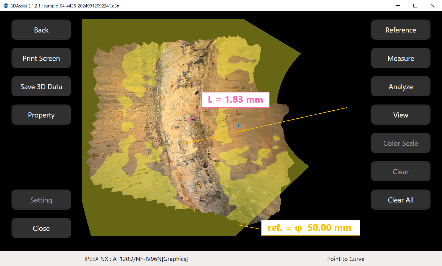

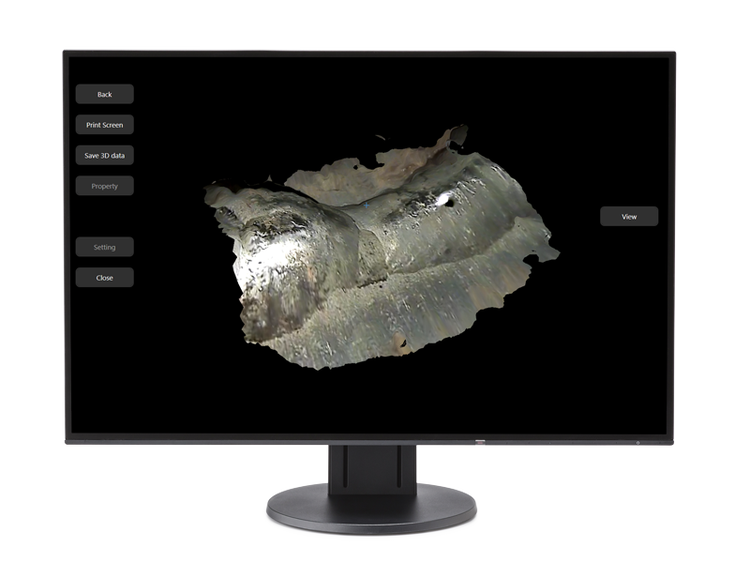

Image d’un échantillon de soudure créée en mode de mesure « Point to Curve » (Point à courbe)

Améliorez vos rapports grâce à des images 3D saisissantes

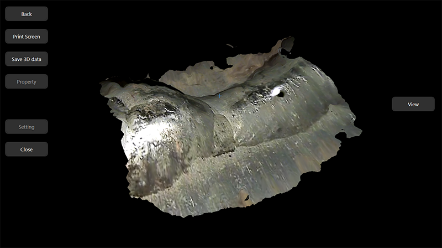

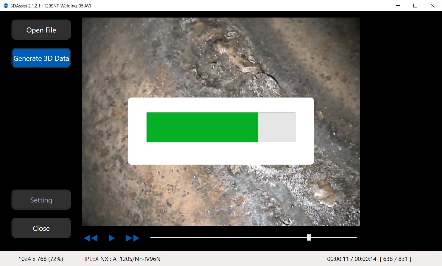

Une fois que vous avez acquis la vidéo de votre inspection, vous pouvez créer en quelques clics une image 3D entièrement rotative.

• Évaluez les dommages potentiels – comme la rouille, la corrosion par piqûres, l’amincissement des parois ou les bosses – depuis votre bureau.
• Ajoutez des images 3D et des résultats de mesure à votre rapport d’inspection pour fournir des détails supplémentaires et renforcer la fiabilité de vos interprétations.
• Partagez facilement vos rapports et vos images au moyen d’outils collaboratifs comme Microsoft Teams.

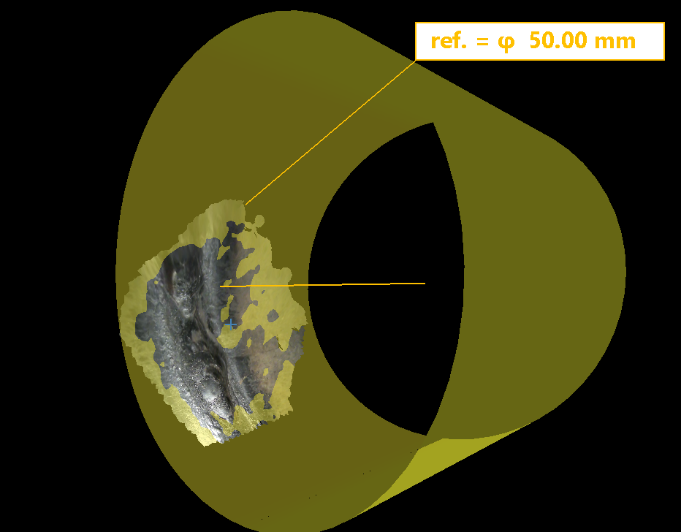

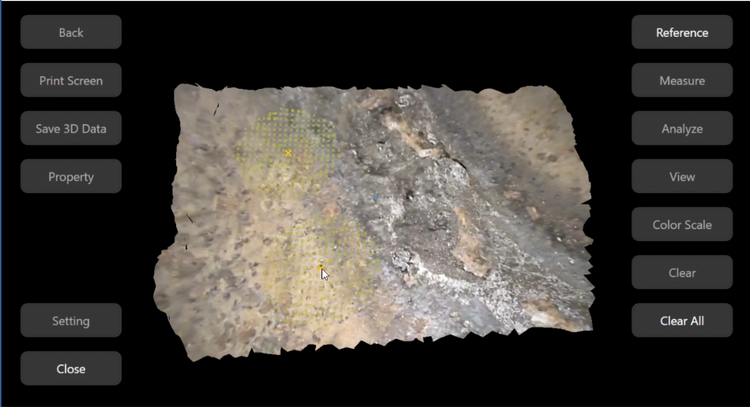

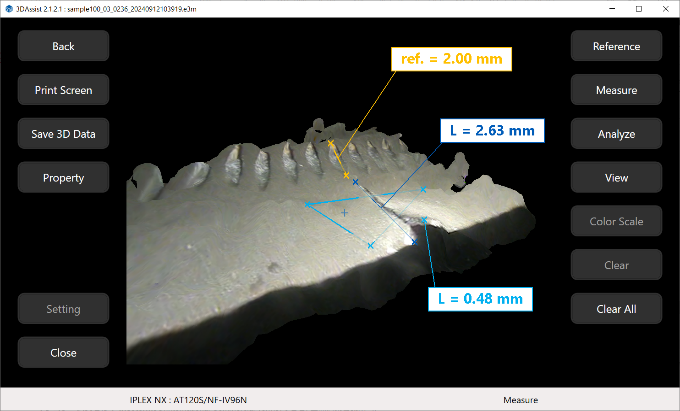

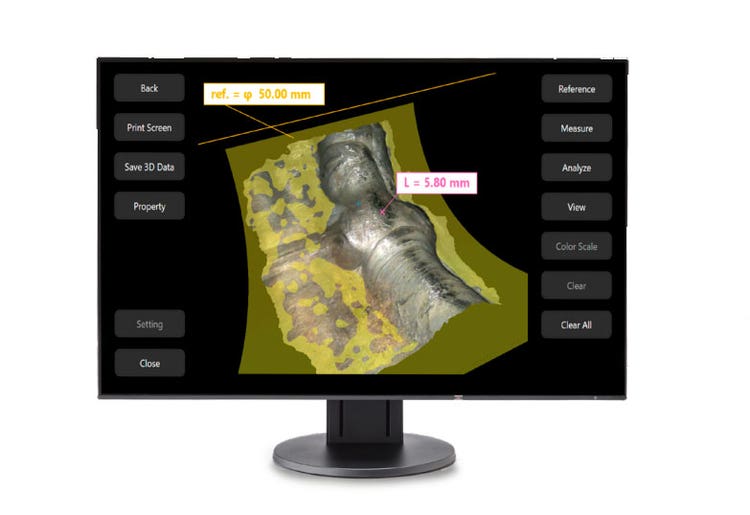

Vue 3D d’une bosse sur un tuyau. La surface de la courbe de référence estimée (jaune) est utilisée pour réaliser des mesures en mode « Point to Curve » (Point à courbe) et pour d’autres fonctions analytiques.

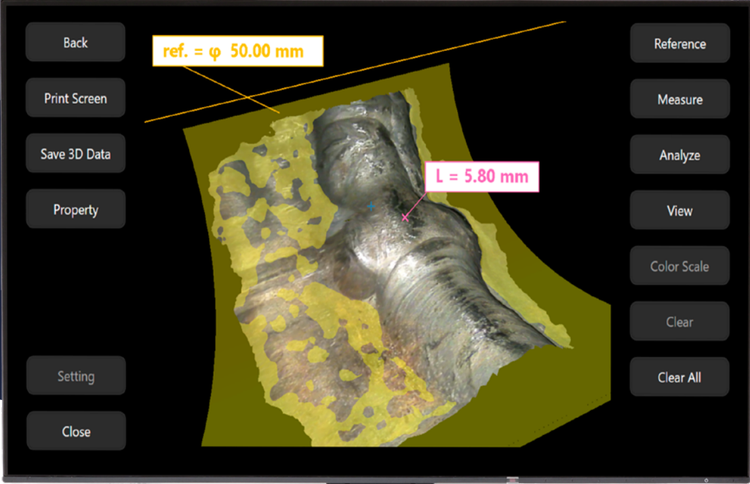

Analyse du point le plus bas / point le plus haut avec dégradé de couleurs

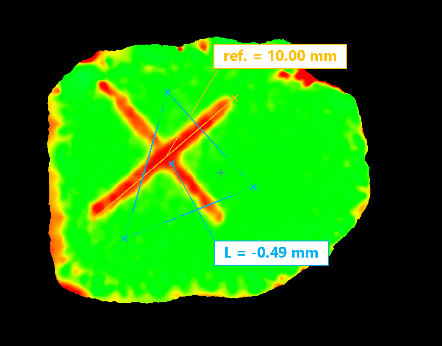

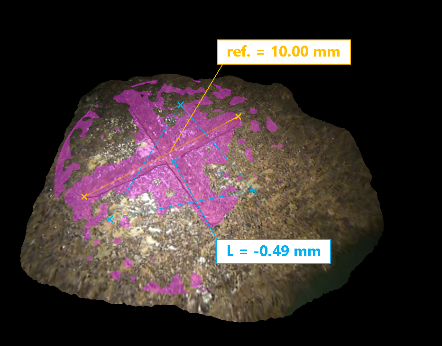

Vue 3D d’un échantillon présentant un motif de croix artificiel. Dans la vue 3D, le mode « Depth » (Profondeur) permet de mesurer la distance entre le plan désigné en violet et le point bleu.

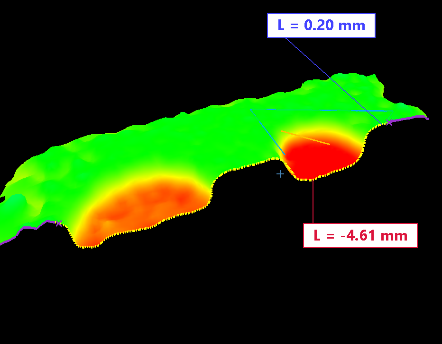

Modèle 3D de l’échantillon montrant la hauteur et la profondeur par rapport au plan de référence (violet) dans l’image de gauche. Le rouge illustre la zone négative (plus profonde) par rapport à la référence. Le vert illustre la zone ayant la même hauteur que la référence.

Mode de mesure permettant de résoudre les défis liés à l’inspection de tuyaux

Lors de l’inspection de tuyaux, il est essentiel d’évaluer avec exactitude les bosses et l’amincissement des parois. Le mode de mesure « Point to Curve » (Point à courbe) permet de réaliser des mesures précises de profondeur et de hauteur en utilisant le contour de la surface du tuyau comme référence. Grâce à cette méthode novatrice, vous pouvez évaluer les défauts avec plus de précision qu’avec les méthodes classiques.

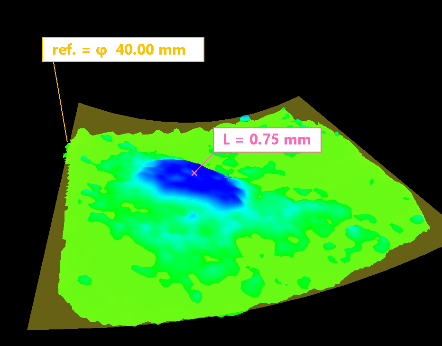

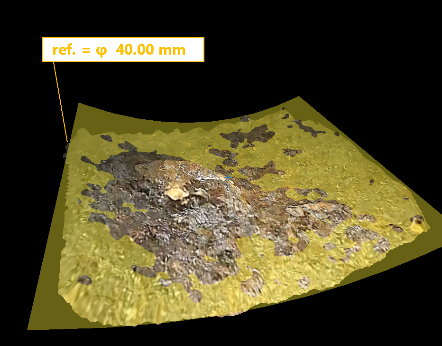

Vue 3D d’un échantillon présentant une bosse

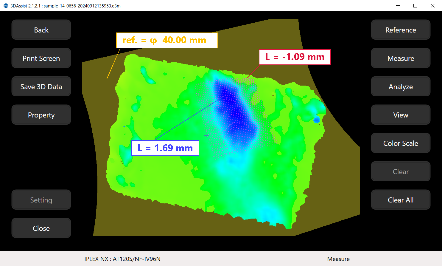

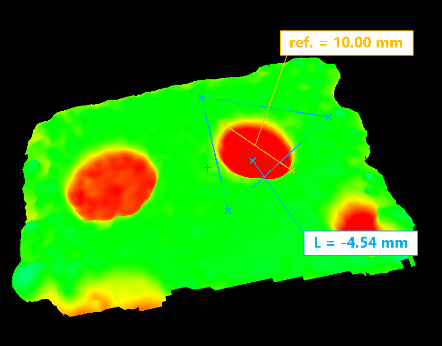

Le même échantillon en mode de mesure « Point to Curve » (Point à courbe) avec la fonctionnalité d’analyse « Color Gradient » (Dégradé de couleurs). On peut facilement identifier les zones plus élevées et plus profondes à l’aide de « Color Gradient » (Dégradé de couleurs) et placer le point de mesure en utilisant le mode « Point to Curve » (Point à courbe).

Des outils d’analyse complets pour améliorer vos rapports

Le logiciel 3DAssist offre une variété d’outils d’analyse conçus pour améliorer considérablement la qualité de vos rapports. Les voici :

• « Color Gradient » (Dégradé de couleurs) : indique la profondeur et la hauteur par rapport à la surface de référence
• « Profile analysis » (Analyse du profil) : affiche une coupe transversale basée sur un plan défini par l’utilisateur, mettant en évidence la rugosité de n’importe quelle zone du modèle 3D
• « Deepest/Highest analysis » (Analyse du point le plus bas / point le plus haut) : affiche les valeurs les plus basses et les plus élevées dans une zone d’intérêt

En ajoutant ces informations quantitatives à vos rapports d’inspection, vous renforcerez la précision et la profondeur de ceux-ci.

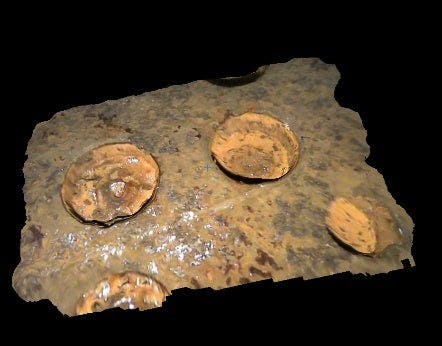

Vue 3D d’un trou borgne artificiel

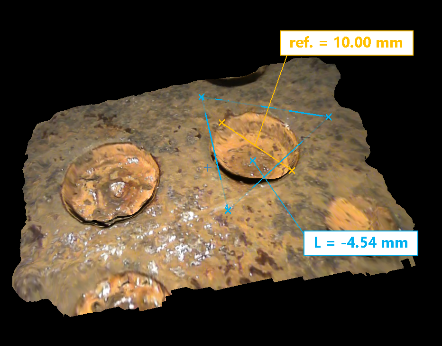

Vue 3D du trou borgne en mode de mesure « Depth » (Profondeur)

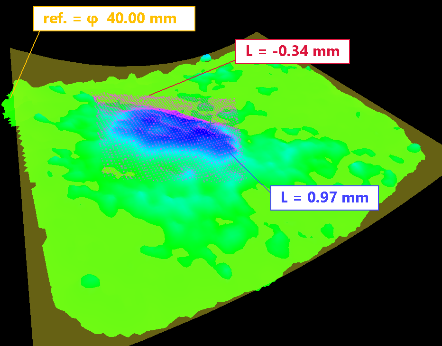

Vue 3D du trou borgne créée avec les fonctionnalités « Depth » (Profondeur) et « Color Gradient » (Dégradé de couleurs)

Vue en coupe transversale du trou borgne
