NDT SetupBuilder
NDT SetupBuilder is a new PC-based software allowing to create inspection setup and visualize beam simulations. This software presents multiple features for easy, fast, and comprehensive inspection strategy elaboration that can directly be imported in the OmniScan MX2 and SX.
Logiciel NDT SetupBuilder pour les inspections par ultrasons
Le logiciel de conception NDT SetupBuilder est un composant essentiel de notre suite de solutions automatiques et semi-automatiques d’inspections par ultrasons (UT). Il permet aux professionnels des contrôles non destructifs (NDT) de réduire significativement le temps nécessaire pour configurer les inspections à l’aide des appareils de recherche de défauts OmniScan™ MX2, SX, X3 et X4. En garantissant la conformité des configurations par rapport aux codes d’inspection pertinents, le logiciel permet de réduire les possibles erreurs de paramétrage.
Principaux avantages
- Calculateur de lois focales
- Utilisation intuitive et économique
- Visualisation des sondes, des sabots et des pièces en 3D
- Raccourcis clavier efficaces
- Importation/exportation simples vers les appareils de recherche de défauts OmniScan SX (à l’aide de config. de loi 5.2)
Aperçu de l’interface utilisateur
L’interface du logiciel NDT SetupBuilder s’articule autour de deux grilles principales : les groupes de sondes et les canaux. Lesdites grilles fournissent un aperçu clair des paramètres des sondes, des sabots, des positions et des faisceaux.
Des interfaces supplémentaires aident à la définition des sabots et des sondes, mais aussi à la validation des paramètres.
Gestion des sabots et des sondes
Le menu Wedge (Sabot) donne accès aux sabots depuis la base de données Evident, notamment les dimensions détaillées comme la longueur, la largeur et la hauteur. Les utilisateurs peuvent visualiser le sabot grâce aux vues de dessus, de côté et d’extrémité.
De même, l’interface Probe (Sonde) indique les sondes disponibles, ainsi que leurs paramètres respectifs depuis la base de données Evident.
Configuration efficace à distance et sur site
Grâce à NDT SetupBuilder, les superviseurs peuvent définir les techniques d’inspection et configurer les paramètres des faisceaux ultrasonores directement sur un ordinateur (à distance ou sur site), sans avoir besoin d’accéder à une unité OmniScan. Une fois finalisées, les configurations peuvent être exportées sur les dispositifs OmniScan™ MX2, SX, X3 et X4, ce qui réduit le temps de configuration, ainsi que les erreurs de manipulation.
Capacité de balayage combiné
Un balayage combiné d’un seul groupe peut fournir une couverture similaire à deux balayages sectoriels. Le logiciel NDT SetupBuilder prend en charge les faisceaux à balayage combiné, à savoir une stratégie hybride associant des faisceaux sectoriels et linéaires.
Avantages du balayage combiné
- Meilleures probabilités de détection
- Meilleure couverture pour les matériaux plus épais
- Rapidité accrue de l’inspection
- Temps de configuration et d’étalonnage réduit
- Analyse de données rapide

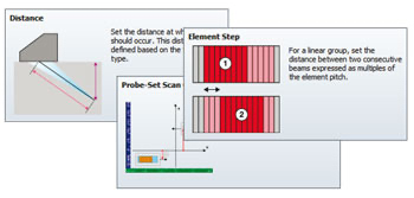

Infobulles intégrées pour faciliter la navigation
Les utilisateurs peuvent survoler les éléments de l’interface, comme les onglets, les barres d’outils et les boîtes de dialogue, pour afficher des infobulles. Lesdites infobulles contiennent des visuels clairs et des descriptions concises, ce qui rend le logiciel accessible même aux utilisateurs moins expérimentés.
Visualisation 2D et 3D avec RayTracing
La vue de représentation du tracé de rayons (RayTracing) affiche des illustrations graphiques des pièces, des sondes, des sabots et des groupes en 2D ou en 3D. Les utilisateurs peuvent sélectionner les vues de dessus, de côté et d’extrémité et configurer les paramètres de manière interactive tout en consultant les informations des éléments de la sonde.
Au-delà de la représentation du tracé de rayons : une gestion simplifiée de la configuration
Toutes les configurations créées dans NDT SetupBuilder et prises en charge par l’OmniScan MX2 et SX peuvent être exportées sous la forme de fichiers de configuration .ondt. Les configurations groupées non prises en charge peuvent être exportées sous la forme de fichiers .law, permettant au logiciel de se dédoubler en tant que calculateur de lois focales.
Il est également possible d’exporter les configurations via USB ou une carte SD pour une importation directe sur votre unité OmniScan. Une fois l’importation effectuée, il suffit d’étalonner, puis l’unité est prête pour l’inspection sans avoir besoin de menus de configuration supplémentaires.
Résumé des caractéristiques
- Exportation des configurations vers l’OmniScan MX2 et SX (.ondt)
- Exportation des lois focales sous forme de fichiers .law pour l’OmniScan MX2, SX, X3 et X4
- Unité d’acquisition configurable
- Formes des pièces : plaques, tubes et barres
- Compatibilité avec les sondes linéaires PA, TOFD, UT et Dual Matrix
- Prise en charge des balayages sectoriels, linéaires, faisceau unique et faisceaux combinés
- Création de modèles de soudure personnalisés
- Sabots et sondes définis par l’utilisateur
- Rapport de plan d’inspection
- RayTracing avec vues de dessus, de côté, d’extrémité et 3D
- Formation du faisceau et informations sur le champ proche
- Prise en charge de la désactivation d’éléments
- Options de focalisation : profondeur réelle et demi-parcours
- Prise en charge des unités de mesure métriques ou américaines
