TomoView Software
TomoView est un logiciel sur PC pour l'acquisition de données et la visualisation de signaux ultrasons.
Logiciel TomoView Solutions de contrôle non destructif (CND)
Logiciel d’acquisition et d’analyse par ultrasons
TomoView est un logiciel sur PC pour l'acquisition de données et la visualisation de signaux ultrasons.
TomoView™ est un logiciel de conception, d’acquisition et de visualisation des signaux ultrasonores exploitable sur PC. La flexibilité de configuration des paramètres ultrasons permet d’afficher différents types de vues. Vous pouvez donc l’utiliser pour une grande variété d’applications, aussi bien dans le domaine industriel que scientifique.
De plus, TomoView est conçu pour être compatible avec un grand nombre d’appareils à ultrasons conventionnels ou multiéléments d’Olympus, de sorte que vous pouvez sélectionner la configuration d’acquisition de données qui convient le mieux à votre application.

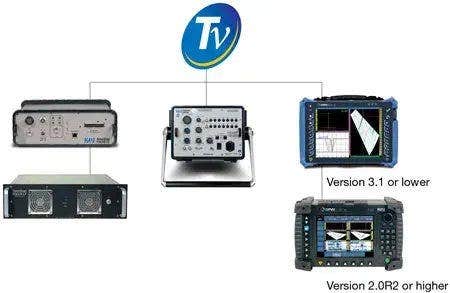

Unités d’acquisition compatibles
- TomoScan FOCUS LT™
- TomoScan FOCUS LT monté sur bâti
- MultiScan MS 5800™
- OmniScan MX2 PA et UT
- OmniScan MX PA et UT
Compatible avec Microsoft Windows, XP, Windows Vista et Windows 7, TomoView peut fonctionner efficacement sur des ordinateurs portables standard ainsi que sur des postes de travail haut de gamme, et il peut traiter des fichiers de données volumineux (jusqu’à 2 Go).
Gestion de techniques différentes
TomoView possède des capacités multitechnologiques simultanées avancées, vous permettant de réaliser des acquisitions en mode ultrasons conventionnels, multiéléments (par écho d’impulsion, par émission-réception séparées ou par transmission directe) ou TOFD Lorsque vous utilisez TomoView pour vos applications d’inspection par ultrasons, vous vous donnez la possibilité de construire VOTRE application, à VOTRE manière.
Logiciel de conception et d’acquisition de données
Puissant logiciel de conception et d’acquisition de données
Configurations à ultrasons multiéléments flexibles
L’outil Advanced Calculator de TomoView™ est un élément essentiel et puissant du progiciel. Cet outil de calcul permet de programmer facilement et précisément les faisceaux d’angle et les points focaux des sondes à réseau linéaire 1-D, à réseau annulaire 1-D et à réseau matriciel 2-D, grâce à sa base de données préprogrammée de sabots, de sondes et de matériaux.
Il peut être utilisé pour programmer des lois focales sectorielles, linéaires et de balayage en profondeur pour des géométries planes et circulaires, il prend en charge la focalisation dynamique de la profondeur (DDF) et peut également être utilisé pour générer des fichiers de lois compatibles avec l’OmniScan™ (.law).

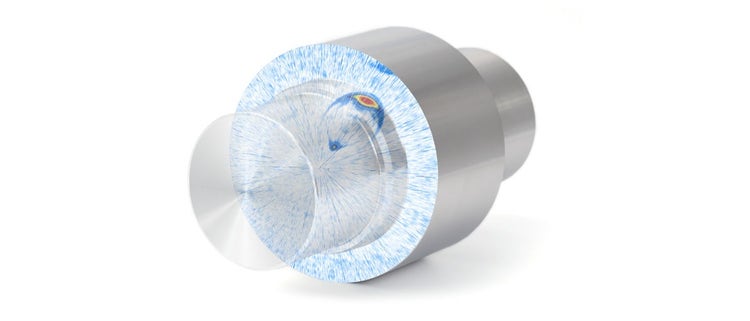

De plus, l’affichage graphique des faisceaux et des faisceaux d’angle résultants constitue un précieux outil de validation. Le module de simulation de champ acoustique offert en option permet de simuler la diffraction des champs ultrasonores dans l’espace, en 2D ou en 3D.
Donnez sa pleine mesure à TomoView grâce au TomoScan FOCUS LT
Laissez TomoView déployer toutes ses capacités en l’utilisant avec le FOCUS LT Olympus, équipé des fonctionnalités suivantes :
- Jusqu’à 64 éléments par loi focale avec les modèles FOCUS LT 64:128 et 64:64, améliorant ainsi la définition des défauts, la pénétration du matériau et la flexibilité des sondes matricielles 2D et des doubles sondes matricielles 2D
- Configurations avancées pour le modèle R-O pouvant émettre et recevoir avec des configurations d’éléments variées
- Fréquence de répétition des impulsions (PRF) élevée pour les applications nécessitant des vitesses d’inspection élevées
- Fonction DDF qui améliore grandement la résolution tout en préservant une vitesse d’inspection optimisée
- Possibilité d’utiliser jusqu’à cinq portes (une porte de synchronisation et quatre portes de détection)

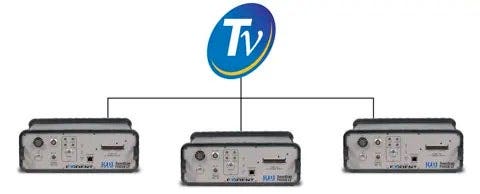

- TomoView peut gérer jusqu’à trois appareils FOCUS LT en parallèle, ce qui permet une vitesse d’acquisition trois fois plus rapide

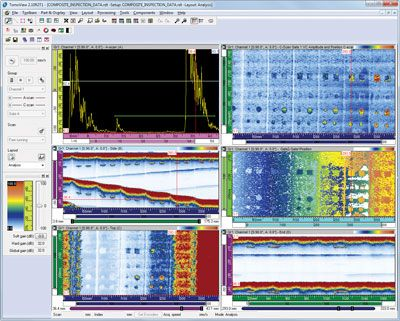

Outils avancés de configuration de l’affichage
Vues et mesures complètement configurables

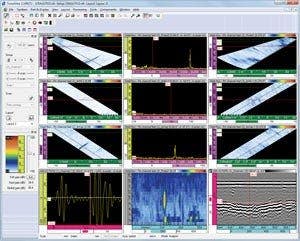

La fonction de création de dispositions d’écran de TomoView est très flexible, grâce aux affichages et aux mesures complètement configurables. Chaque ensemble de vues garde sa propre configuration du contenu et vous pouvez facilement le transférer dans d’autres vues. Vous pouvez ensuite l’enregistrer dans les dispositions auxquelles vous avez accès par le gestionnaire de TomoView.
Créez vos propres mesures
TomoView vous permet non seulement d’exporter facilement les mesures vers Microsoft Excel, mais aussi de les traiter avec des calculs personnalisés pour ensuite les réimporter dans TomoView. Vous pouvez donc créer des mesures personnalisées et les importer directement dans l’interface TomoView.
Modifications faciles et immédiates des configurations et gestion de plusieurs dispositions
Le gestionnaire TomoView est sans aucun doute l’outil le plus utile du logiciel, car il vous donne un accès rapide et facile aux commandes le plus fréquemment utilisées.
Vous pouvez l’utiliser pour ajouter, retirer ou modifier des groupes rapidement et pour basculer facilement entre les différents groupes et portes. Son interface permet le changement facile du gain global, ainsi que des paramètres de porte et de A-scan.
Les dispositions d’écran flexibles et complètement configurables sont un élément fondamental de TomoView. En effet, elles vous permettent de visualiser les données dans différentes représentations et de sélectionner celle qui convient le mieux à votre application.
De surcroît, TomoView propose de nombreux ensembles de dispositions prédéfinies et vous permet de créer vos propres dispositions. Ensuite, vous pouvez facilement modifier, enregistrer et charger ces dispositions pour les rappeler rapidement pendant le travail d’inspection ou d’analyse. La possibilité d’utiliser les menus contextuels pour personnaliser les différentes vues vient ajouter à la flexibilité du logiciel.
Outils flexibles d’optimisation de la configuration
Séquenceur de tirs
Dans les applications où les configurations des lois focales sont maximisées pour obtenir la vitesse d’inspection la plus élevée possible, vous pouvez utiliser le module de séquencement des tirs de TomoView pour modifier l’ordre de tir des lois focales. Vous diminuez ainsi le nombre d’échos fantômes qui ont tendance à se produire dans ces conditions.

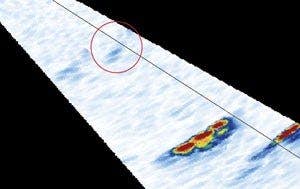

Focalisation dynamique de la profondeur (DDF)

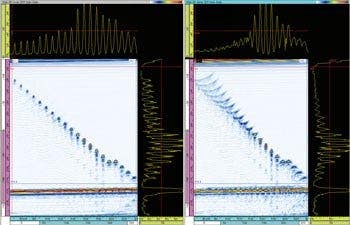

DDF (à gauche) et focalisation standard (à droite)
La technique de focalisation dynamique de la profondeur (DDF) modifie dynamiquement la formation de faisceaux en réception pour en améliorer la résolution. Ainsi, la résolution de défauts est améliorée, ce qui garantit une vitesse d’inspection optimale.
A-scan conditionnel
La fonction de A-scan conditionnel permet d’enregistrer les A-scans seulement lorsqu’une alarme est déclenchée. Les A-scans sont donc présents uniquement dans les zones où cette information est importante, de sorte que l’utilisateur peut inspecter des zones plus larges au cours du même passage.
Analyse
Outils d’analyse à la fine pointe de la technologie
En plus d’être un puissant logiciel de conception et d’acquisition, TomoView comprend également les outils d’analyse les plus avancés d’Olympus, permettant une compréhension approfondie des données acquises. Cela fait de TomoView l’outil idéal pour l’analyse et la génération de rapports.
Qu’il s’agisse d’effectuer simplement le dimensionnement des défauts ou de générer un rapport, ou qu’il s’agisse de réaliser une analyse approfondie des données, TomoView favorise l’exécution de toutes ces tâches et de bien d’autres, grâce à sa conception flexible et complète.
Plus puissant que jamais
L’ajout de nouvelles fonctions fait de TomoView 2.10 l’outil idéal pour passer au niveau d’analyse supérieur.
La taille maximale des fichiers de données a été augmentée à 2 Go, vous permettant ainsi de fusionner les données de plusieurs fichiers et analyser plus et d’analyser plus efficacement les données provenant de grandes surfaces.
Algorithmes avancés
Les algorithmes d’analyse avancés de TomoView 2.10 vous permettent d’exploiter encore plus vos données d’acquisition.
La puissante fonction d’analyse du bruit permet de quantifier le rapport signal sur bruit et d’obtenir plus d’information sur les conditions d’inspection.

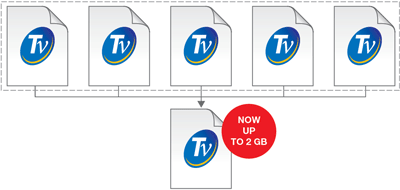

Fusion de fichiers de données
La fonction de fusion vous permet de combiner plusieurs fichiers de données en un seul. Le processus d’analyse devient donc beaucoup plus efficace, car l’analyse des fichiers s’effectue simultanément.
De plus, comme TomoView 2.10 accepte des fichiers de données dont la taille peut atteindre 2 Go, les fichiers fusionnés peuvent maintenant contenir encore plus de fichiers qu’auparavant.

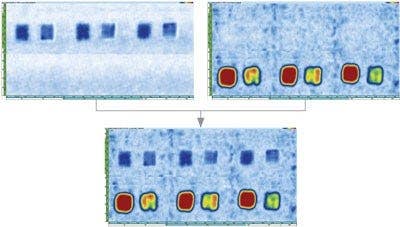

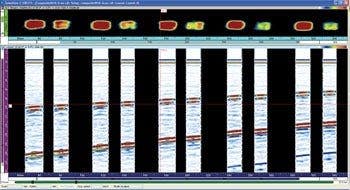

Fusion de C‑scans
La fonction de fusion de C-scan vous permet de combiner différentes plages de données C-scan dans un seul C-scan. Ce C-scan contient soit l’amplitude maximale, soit l’amplitude minimale, soit les positions détectées dans les différents C-scans.

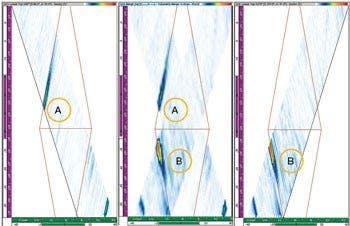

Fusion volumétrique
La fonction de fusion volumétrique vous permet de fusionner différents faisceaux acoustiques en un seul groupe. Vous obtenez ainsi une représentation claire de toute la pièce inspectée, ce qui facilite grandement l’analyse des indications.
En cas de chevauchement spatial, l’amplitude maximale est conservée. Ainsi, la vue fusionnée affiche toutes les indications trouvées, sans égard à l’orientation de l’indication de départ.
Notez que les indicateurs peuvent différer en fonction de la résolution de fusion utilisée.
Filtrage matriciel

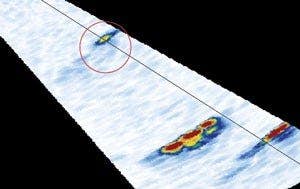

Vous pouvez utiliser la fonction de filtrage matriciel pour réduire le bruit des données C-scan en traitant les points de données à l’aide des points environnants. Cette fonction est particulièrement utile lorsque vous analysez des pièces composites bruyantes, car elle permet d’obtenir une représentation des données plus claire pour l’analyse des fichiers de données ayant des niveaux de bruits élevés.

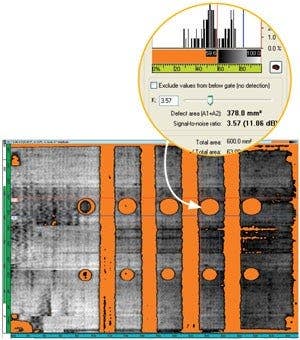

Outil de rapport signal sur bruit
TomoView inclut une fonction de rapport signal sur bruit. Vous pouvez utiliser l’utilitaire d’analyse SNR pour mesurer le niveau de bruit dans une zone de référence du C‑scan, et puis mesurer la surface de l’indication au-dessus du bruit.
La fonction SNR est disponible en mode analyse et dans la version Lite Aero. Elle est souvent utilisée pour les inspections à l’aide de sondes droites de pièces de l’industrie aérospatiale. Vous pouvez utiliser cette fonction dans les C-scans, d’amplitude et de position.
Optimisation des données en mode analyse
Vous pouvez maintenant utiliser la fonction de modification de C-scan pour personnaliser la zone d’intérêt en mode analyse. En effet, cette fonction permet maintenant la modification de formes personnalisées à partir des données d’acquisition de départ. V
Outil de binarisation
Vous pouvez utiliser l’outil de binarisation pour effectuer des analyses simples d’acceptation ou de rejet des fichiers de données en appliquant un code de couleurs aux données d’acquisition.
Cet outil est surtout utile dans les situations où l’analyse visuelle des données acquises est requise pour la procédure d’analyse.

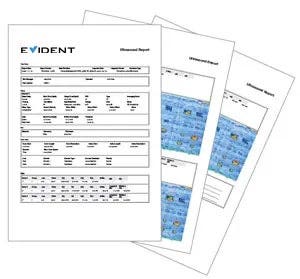

Outils de génération de rapports faciles à utiliser

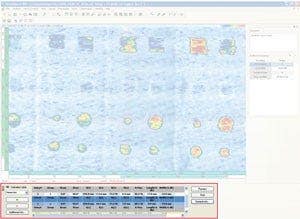

Il est plus facile que jamais de générer un rapport dans TomoView™ : Ajoutez une indication à l’aide de l’outil Zone. Sélectionnez votre modèle de table d’indications préféré (facilement personnalisable en y ajoutant des lectures et des commentaires). Cliquez sur « Ajouter ». Il suffit de répéter ces étapes pour toutes les indications d’intérêt.
De plus, il est très facile de modifier les logos d’entreprises et d’ajouter des informations spécifiques à l’inspection (nom de l’opérateur, site, pièce, etc.), de sorte qu’un rapport HTML complet comprenant tous les paramètres d’inspection pertinents peut être créé en quelques secondes.
Caractéristiques techniques
Caractéristiques
* Disponible à partir de la version 2.10R6
