Mesureur d’épaisseur à ultrasons 27MG
Le 27MG est un mesureur d’épaisseur par ultrasons de base conçu pour prendre des mesures d’épaisseur précises à partir d’un seul côté des tuyaux ou des pièces métalliques corrodés ou érodés de l’intérieur. Il est léger et robuste, et son design ergonomique permet une utilisation sans effort à une seule main.
Vue d’ensemble
Les fonctions standard sont les suivantes : reconnaissance automatique des sondes pour en optimiser la performance, compensation de zéro automatique pour améliorer la précision des mesures effectuées sur des surfaces à température élevée, réglage du gain pour améliorer les mesures sur les matériaux à forte atténuation (comme la fonte), mode différentiel, alarmes hautes et basses et mode minimum et maximum qui retient la mesure minimale ou maximale à 20 mesures par secondes.
Le 27MG est destiné aux inspecteurs et aux ingénieurs d’entretien qui contrôlent l’épaisseur des parois des tuyaux, des réservoirs, des poutres et des éléments de structure métallique susceptibles de se corroder par l’intérieur. Le mesureur d’épaisseur à ultrasons constitue une solution rapide et économique en transmettant le son dans le matériau à partir de l’extérieur, évitant ainsi d’endommager la pièce inspectée.
Sondes
Le 27MG est livré de série avec la sonde à émission-réception séparées économique D7910, adaptée à un grand nombre d’applications de base de contrôle de la corrosion. Pour les mesures sur des matériaux très minces ou épais, ou sur des tuyaux de petit diamètre, Evident propose une gamme complète de sondes à émission-réception séparées. Les sondes Evident compatibles avec le 27MG sont dotées de la fonction de reconnaissance automatique. Cette fonction permet d’optimiser la performance de la sonde en rappelant automatiquement la correction des parcours en V par défaut.

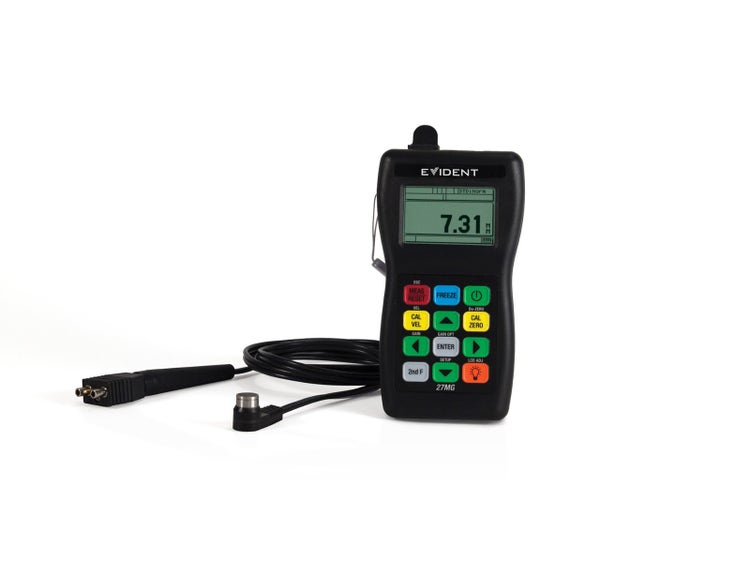

Mesureur 27MG avec étui de protection en caoutchouc avec courroie de cou et support (en option)
Caractéristiques techniques
| Mesures | Mode à émission-réception séparées | Intervalle de temps à partir d’un délai de précision après l’impulsion d’excitation et le premier écho |
| Étendue d’épaisseur | De 0,50 mm à 635 mm selon le matériau, la sonde, l’état de la surface et la température | |
| Étendue de la vitesse de propagation dans le matériau | De 0,508 mm/μs à 18,699 mm/μs | |
| Résolution (sélectionnable) | Basse : 0,1 mm Standard : 0,01 mm |
|
| Étendue de fréquence de la sonde | De 2,25 MHz à 10 MHz (–3 dB) | |
| Généralités | Température de fonctionnement | De –10 °C à 50 °C |
| Clavier | Clavier scellé, à code de couleurs, avec effet tactile et signal sonore | |
| Boîtier | Boîtier avec joints d’étanchéité résistant à l’eau et aux impacts, avec connecteurs étanches. Conçu pour satisfaire aux exigences IP65. | |
| Dimensions (L × H × P) | 84,0 mm x 152,4 mm x 39,6 mm | |
| Poids | 340 g | |
| Alimentation | 3 piles alcalines de type AA | |
| Autonomie des piles | Autonomie typique des piles de 150 h; 30 h d’utilisation continue avec rétroéclairage | |
| Atmosphère explosive | Testé selon la norme MIL-STD-810F, méthode 511.4, procédure I | |
| Codes | Conçu pour satisfaire à la norme EN15317 | |
| Mode alarme | Alarmes programmables haute et basse, avec signaux sonores et visuels. | |
| Affichage | Mode d’affichage Maintien/Suppression | Maintient ou supprime l’image de l’écran après la mesure |
| Rétroéclairage | Rétroéclairage électroluminescent, sélectionnable comme activé ou activé automatiquement | |
| Bande passante du récepteur | De 1 MHz à 18 MHz (–3 dB) | |
| Unités de mesure | Métriques ou impériales | |
| Langues | Anglais, français, allemand, espagnol, italien, portugais, russe, polonais et suédois |
Inclus avec l’appareil
- Mesureur d’épaisseur à ultrasons 27MG
- Sonde à émission-réception séparées
- Piles alcalines de type AA
- Bloc étalon et couplant
- Mallette de transport
- Dragonne
- Manuel de l’utilisateur sur CD-ROM
- Guide d’utilisation abrégé
- Fonctions de mesures : mode min/max, mode différentiel, mode de gel du réglage du gain, reconnaissance automatique des sondes, compensation zéro
Les accessoires inclus avec l’appareil peuvent varier selon la région. Contactez votre distributeur.
Accessoires en option
- 2214E (U8880014) : Bloc étalon à 5 gradins, unités de mesure impériales
- 2214M (U8880016) : Bloc étalon à 5 gradins, unités de mesure métriques
- 27MG/RPC (U8780343) : Étui de protection en caoutchouc avec courroie de cou et support pour le mesureur
Veuillez contacter Evident pour des renseignements sur les accessoires supplémentaires, comme les porte-sondes, les manipulateurs et les couplants.
Sondes
Sondes à reconnaissance automatique
Le 27MG est compatible avec notre gamme complète de sondes à émission-réception séparées facilement interchangeables. Les sondes sont offertes dans différentes fréquences, diamètres et caractéristiques de température adaptés à pratiquement toutes les applications.
| Sonde | Numéro d’article | Fréq. (MHz) | Connecteur | Diamètre de l’extrémité en mm (po) | Étendue (dans l’acier)1mm(po) | Plage de température2 ºC (ºF) | Câble | Numéro d’article |
| D7910 | U8454038 | 5,0 | 90° | 12,7 (0.500) |
De 1,00 à 254 (de 0,040 à 10,00) |
De 0 à 50 (de 32 à 122) |
Encapsulé |
|
| D790 | U8450002 | 5,0 | Droit | 11,00 (0.434) |
De 1,00 à 500,00 (de 0,040 à 20,000) |
De –20 à 500 (de –5 à 932) |
Encapsulé |
|
| D790-SM | U8450009 | Droit | LCMD-316-5B3 | U8800353 | ||||
| D790-RL | U8450007 | 90° | LCLD-316-5G3 | U8800330 | ||||
| D790-SL | U8450008 | Droit | LCLD-316-5H | U8800331 | ||||
| D791 | U8450010 | 5,0 | 90° | 11,00 (0.434) |
De 1,00 à 500,00 (de 0,040 à 20,000) |
De –20 à 500 (de –5 à 932) |
Encapsulé |
|
| D791-RM | U8450011 | 5,0 | 90° | 11,00 (0.434) |
De 1,00 à 500,00 (de 0,040 à 20,000) |
De –20 à 400 (de –5 à 932) |
LCMD-316-5C | U8800345 |
| D7912 | Q4530005 | 10,0 | Droit | 7,5 (0.295) |
De 0,50 à 25,00 (de 0,020 à 1,000) |
De 0 à 50 (de 32 à 122) |
Encapsulé |
|
| D7913 | Q4530006 | 10,0 | 90° | 7,5 (0.295) |
De 0,50 à 25,00 (de 0,020 à 1,000) |
De 0 à 50 (de 32 à 122) |
Encapsulé |
|
| D794 | U8450014 | 5,0 | Droit | 7,20 (0.283) |
De 0,75 à 50,0 (de 0,030 à 2,000) |
De 0 à 50 (de 32 à 122) |
Encapsulé |
|
| D797 | U8450016 | 90° | Encapsulé |
|
||||
| D797-SM | U8450017 | 7.5 | Droit | 8.90 | 0.71 ～ 50.00 | -20 ～ 150 | LCMD-316-5D | U8800355 |
| D7226 | U8454013 |
|
||||||
| D798-LF | U8450019 | 7.5 | 90° | 7.20 | 0.71 ～ 50.00 | -20 ～ 150 | ポテッド |
|
| D798 | U8450018 | 90° | Encapsulé |
|
||||
| D798-SM | U8450020 | 5.0 | Droit | 11.00 | 1.00～500.00 | -20～150 | LCMD-316-5J | U8800357 |
| D799 | U8450021 | 5,0 | 90° | 11,00 (0.434) |
De 1,00 à 500,00 (de 0,040 à 20,000) |
(de 20 à 150) (de –5 à 300) |
Encapsulé |
|
1 En fonction du matériau, du type de sonde, des conditions de surface et de la température. Pour obtenir une étendue complète, il peut être nécessaire de régler le gain.
2 Température maximale avec contacts intermittents seulement.
3 Câble en acier inoxydable offert : pour renseignements, contactez Evident.
