Mesureur d’épaisseur à ultrasons 72DL PLUS
Portable et facile à utiliser, le mesureur d’épaisseur à ultrasons 72DL PLUS™ peut fournir très rapidement des mesures d’épaisseur précises. Grâce aux lectures rapides, aux algorithmes avancés et à la capacité de mesure d’épaisseur minimale la plus faible jamais atteinte par un appareil d’Evident, vous pouvez mesurer en toute confiance l’épaisseur de couches de matériau très fines, et ce, même dans les applications de fabrication les plus complexes.

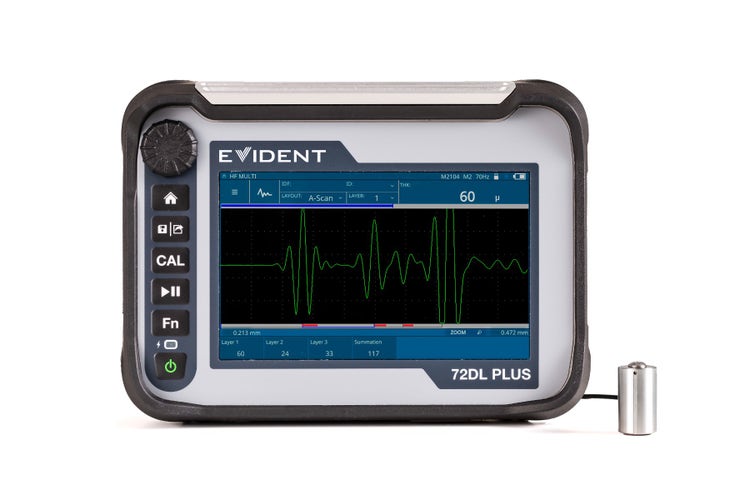

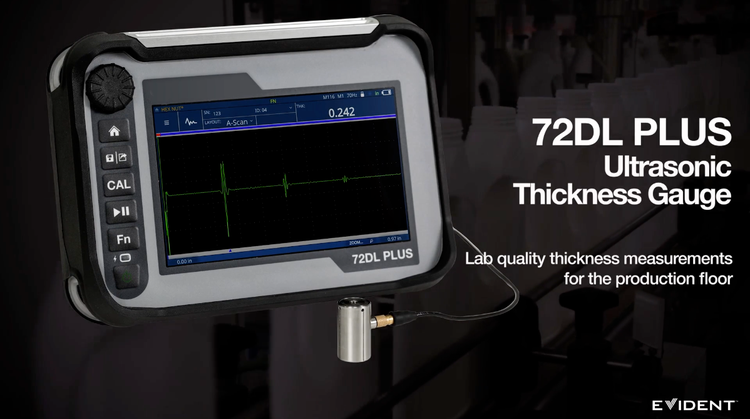

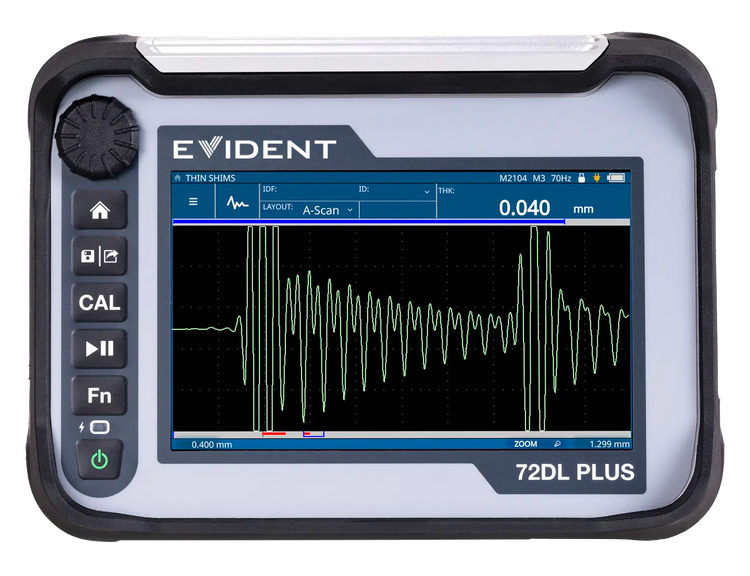

Mesureur d’épaisseur à ultrasons 72DL PLUS™ Haute vitesse. Haute fréquence. Haute précision.
Portable et facile à utiliser, le mesureur d’épaisseur à ultrasons 72DL PLUS™ peut fournir très rapidement des mesures d’épaisseur précises. Grâce aux lectures rapides, aux algorithmes avancés et à la capacité de mesure d’épaisseur minimale la plus faible jamais atteinte par un appareil d’Evident, vous pouvez mesurer en toute confiance l’épaisseur de couches de matériau très fines, et ce, même dans les applications de fabrication les plus complexes.
Les mesureurs d’épaisseur 72DL PLUS sont disponibles en modèles à fréquence standard et à haute fréquence. Le modèle à haute fréquence peut mesurer des matériaux ultra-minces, notamment des plastiques, des métaux, des revêtements et des peintures multicouches, et la fonction de mesure multicouche peut afficher simultanément l’épaisseur de six couches distinctes. Tous les modèles 72DL PLUS ont ce qu’il faut pour effectuer des mesures d’épaisseur rapides et exactes :
- Les filtres numériques permettent l’obtention d’un excellent rapport signal sur bruit pour mesurer avec précision l’épaisseur des matériaux présentant un bruit de structure (p. ex. la fibre de verre).
- L’écran tactile à haute résolution est facile à utiliser et à lire sous différents angles.
- L’application d’interface pour PC intègre vos flux de travaux, vos alertes et vos analyses de données, en plus de permettre la gestion de vos inspections, le tout pour que vous puissiez améliorer continuellement la qualité de vos produits.
Aperçu des caractéristiques du mesureur 72DL PLUS
Gérez en toute confiance votre processus de contrôle de l’épaisseur des matériaux
Nous avons facilité la mesure d’épaisseur par ultrasons de précision en offrant des outils intelligents qui simplifient la configuration, l’exécution et l’analyse de vos inspections, vous permettant de travailler plus rapidement et avec une confiance accrue.
- Grand écran clair : affichage des mesures d’épaisseur sur un écran tactile WVGA à haute résolution de 177,8 mm (7 po)
- Vues variées : vues de mesures A-Scan, B-Scan, A/B-Scan, Tendance et Zoom fournissant une représentation précise des changements d’épaisseur
- Inspection guidée : cartographie de pièce interactive montrant les points de mesure d’épaisseur et affichant une vue rapide de l’état et de la qualité de l’inspection
- Gestion et analyse des données d’inspection : enregistrement interne des données et application d’interface pour PC accélérant la collecte et l’examen des données
- Connectivité : prise en charge des technologies Wi-Fi® et Bluetooth® pour les pratiques de l’industrie 4.0
- Configuration facile des applications : possibilité de créer des applications personnalisées pour réduire le temps de configuration de l’appareil pour les inspections de routine
Interface utilisateur intuitive sur un grand écran clair
- Grand angle de vision offrant une visibilité remarquable dans la plupart des conditions d’éclairage
- Écran tactile couleur de 177,8 mm (7 po) donnant accès aux vues de configuration et de mesure
- Configuration guidée facilitant la modification des paramètres en fonction de vos besoins
Mesureur d’épaisseur à ultrasons de précision conçu pour les environnements industriels
- Conçu pour satisfaire aux exigences liées à l’indice IP65, qui indique une protection contre la poussière et l’humidité
- Test de résistance aux chutes (MIL-STD-810G) réussi, ce qui indique une protection contre les chutes et une réduction des réparations coûteuses
- Prise de mesures fiables à des températures de fonctionnement allant de –10 à 50 °C (de 14 à 122 °F)
- Portabilité permettant le transport dans la zone de production, avec un poids de 2,1 kg (4,6 lb)
- Contrôle facile au moyen de l’écran tactile, des touches et de la molette de réglage
- Peut être utilisé à l’intérieur comme à l’extérieur, sur une surface de travail ou avec un harnais de poitrine à quatre points d’attache ou une bandoulière
- Batterie longue durée : jusqu’à 8 heures continues

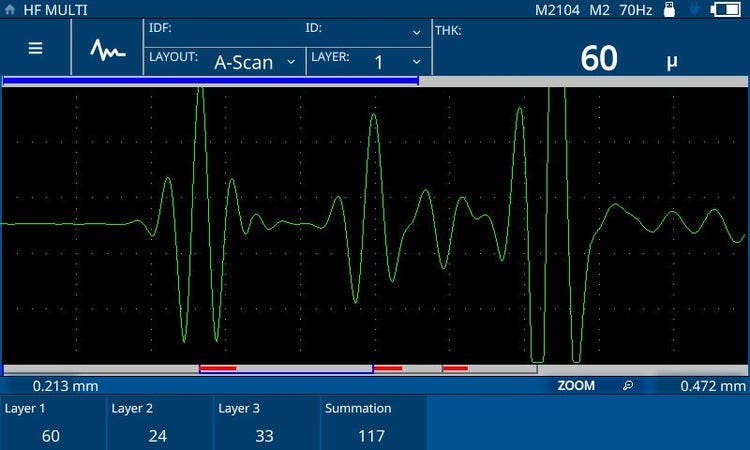

Mesurez l’épaisseur de six couches : revêtements, peinture, plastiques et autres matériaux multicouches
La fonction de mesure multicouche permet de mesurer jusqu’à six couches de matériaux. Les paramètres de mesure à régler pour chaque couche — le matériau, la vitesse de propagation, les étendues d’épaisseurs cibles et les seuils d’alarmes — sont facilement accessibles dans le processus de configuration et par l’intermédiaire des commandes sur l’écran tactile.
Processus de travail
Collecte et traitement des données d’épaisseur simplifiés
Tous les modèles de mesureur 72DL PLUS™ comportent une fonction d’enregistrement de données intégrée, laquelle permet de stocker jusqu’à 2 Go de données, et offrent d’utiles fonctions de gestion de fichiers intégrées.
- Clavier alphanumérique à l’écran permettant de nommer les fichiers et de modifier les en-têtes des rapports afin d’organiser votre travail
- Menu « Gestionnaire de fichiers » vous facilitant la tâche lorsque vous devez examiner et modifier des fichiers d’application, examiner et supprimer des fichiers de données d’inspection, et voir les pourcentages de progression des inspections ; une fois qu’un fichier a été identifié, il peut facilement être rappelé
- Possibilité de connexion à une pédale de commande permettant l’activation mains libres de la fonction d’enregistrement/envoi de données
Configuration facile des applications pour les mesures d’épaisseur de routine
Pour les tâches de routine sur des pièces simples ou complexes, vous pouvez stocker des paramètres et les rappeler dans le menu « Mes applications » pour simplifier le processus de configuration de l’appareil. Vous avez donc moins de sélections manuelles et de réglages de paramètres à faire avant chaque inspection, ce qui augmente votre efficacité et votre confiance envers la qualité des mesures.

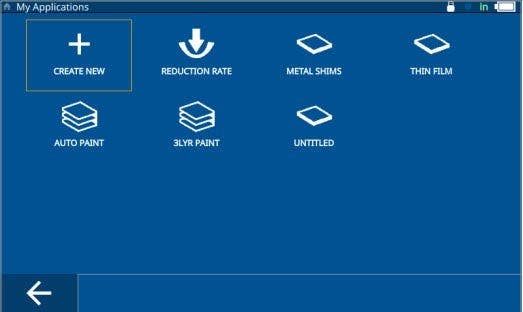

Le menu « Mes applications » facilite la création d’applications personnalisées directement sur le mesureur.
- Des configurations prédéfinies sont offertes pour les mesures monocouches et multicouches, la mesure des couches barrières et la mesure du taux de réduction.
- Le menu vous guide à chaque étape du processus, du choix de la configuration pour une inspection jusqu’au paramétrage de la sonde, du matériau, des alarmes et des conditions d’alarme, en passant par l’utilisation du mode de mesure et des cartographies de pièces.
- Les applications sont faciles à rappeler – il suffit de mettre le mesureur en marche, et celui-ci affichera le menu « Mes applications » comme écran de démarrage.

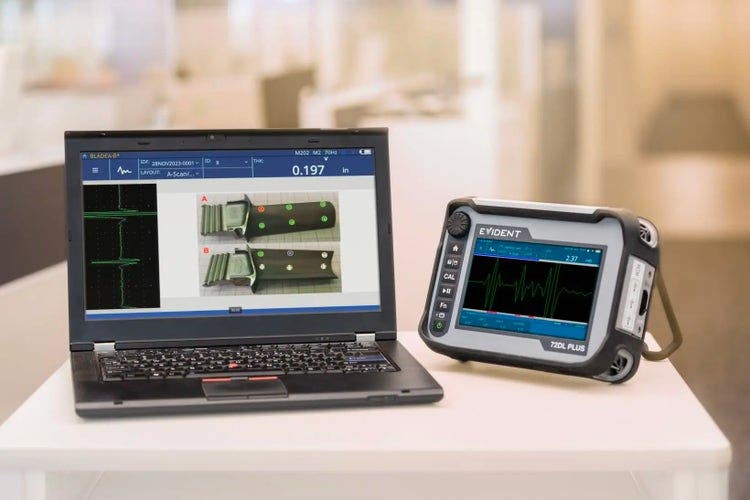

Pour une flexibilité accrue, l’application d’interface pour PC peut également être utilisée pour la création d’applications et l’envoi de fichiers à différents mesureurs se trouvant dans la zone de production ou dans diverses installations.
Accomplissez vos tâches rapidement grâce aux directives d’inspection harmonisées
Grâce au modèle interactif personnalisé, les inspecteurs peuvent effectuer leur travail plus rapidement et sans stress en suivant les directives d’inspection harmonisées sur le mesureur. Les superviseurs peuvent s’assurer que le travail est bien fait en surveillant intelligemment la qualité et l’avancement des contrôles d’épaisseur en cours.
- Économisez du temps et des ressources pour la formation des inspecteurs – Créez des cartographies de pièces et des configurations personnalisées une seule fois et envoyez-les à tous vos appareils. Tous les inspecteurs suivront alors le même processus pour évaluer de manière uniforme l’épaisseur des pièces.
- Ayez une confiance accrue dans vos contrôles d’épaisseur – Ayez l’assurance que vous collectez des données à chaque point d’inspection requis. Visualisez la progression avec des repères visuels codés par couleur à chaque étape, soit avant la mesure, pendant la mesure où le point de mesure d’épaisseur est actif, après la mesure, et en cas d’alarme ou de perte de signal (LOS).
- Reprenez facilement les mesures d’épaisseur au besoin – Confirmez rapidement les mesures hors spécifications identifiées par les alarmes et les pertes de signal.
Suivez et visualisez les changements d’épaisseur grâce à une variété de vues de mesures
Tous les modèles 72DL PLUS offrent cinq vues de mesures, de sorte que les changements d’épaisseur
sur un matériau à inspecter peuvent être suivis et visualisés avec précision.

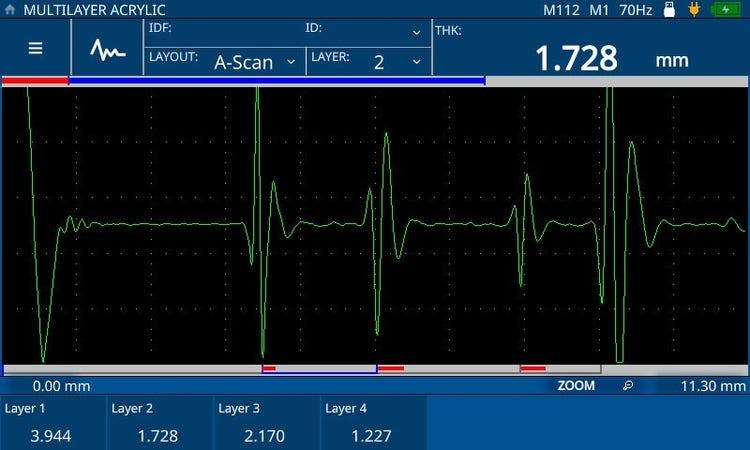

A-Scan

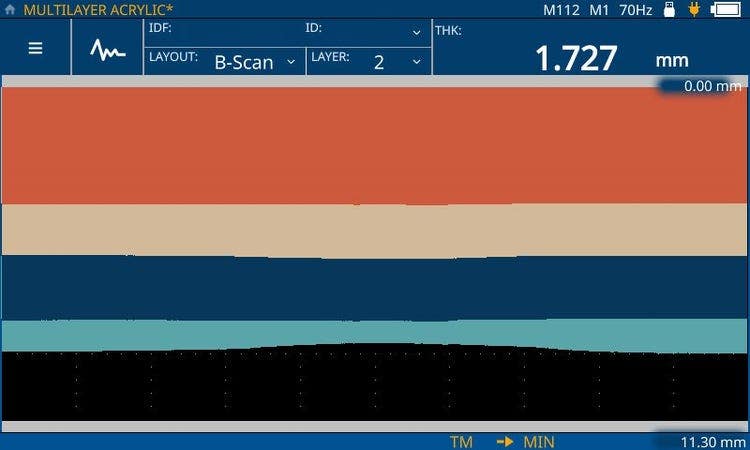

B-Scan

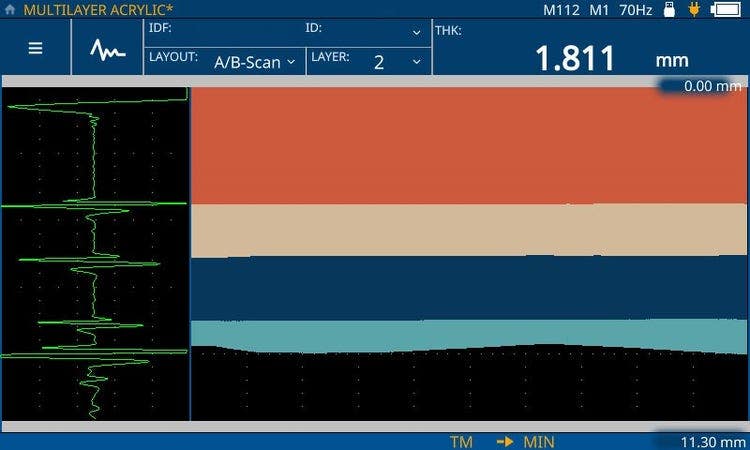

A/B-Scan

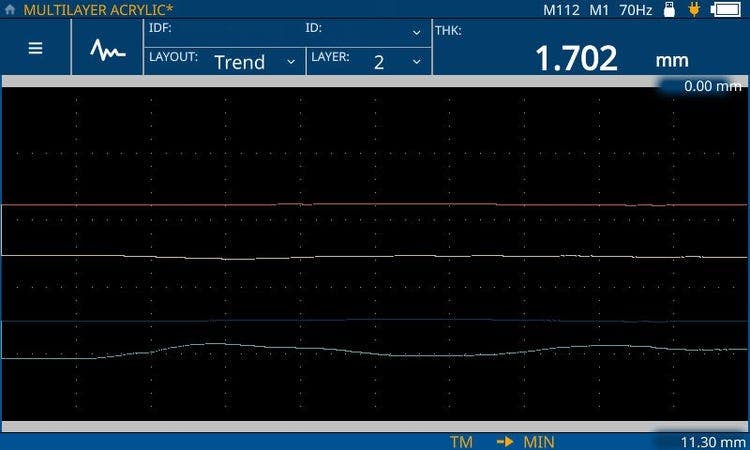

Trend

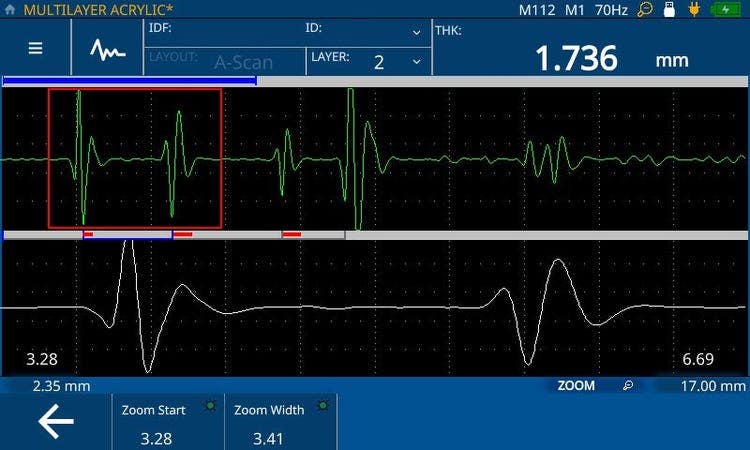

Zoom
Améliorez la qualité des produits grâce à la gestion et à l’analyse des données d’inspection
Collectez davantage de données d’inspection pour mieux contrôler la qualité des produits. L’application d’interface pour PC offre des outils de création, de gestion, de partage et d’analyse de données qui permettent la prise de décisions éclairées et fondées sur les données dans la zone de production. Surveillez les tendances d’épaisseur, détectez les problèmes de qualité et générez des rapports afin de maintenir une qualité de produits constante et d’améliorer les processus.
- Surveillez les changements dans les tendances d’épaisseur – Analysez les points de données dans les vues dédiées aux statistiques, aux courbes de tendance et aux histogrammes.
- Détectez les problèmes de qualité – Voyez l’historique d’une pièce ou les points de mesure de plusieurs pièces dans le tableau de bord analytique.
- Évaluez la qualité des inspections – Organisez les données et les fichiers d’application de plusieurs mesureurs à un seul emplacement de stockage.
- Produisez des rapports d’inspection de fabrication – Générez des rapports au format PDF pour des composants individuels ou des lignes de production entières à l’aide de modèles personnalisables.
- Enregistrez vos données simplement et rapidement – Profitez du transfert de données par USB et Wi-Fi® pour réduire les erreurs et les biais dans la collecte de données. Les données peuvent être exportées vers une feuille de calcul Excel aux fins d’analyse approfondie.
Applications
Mesure d’épaisseur précise et rapide pour de nombreuses applications
Le 72DL PLUS™ peut être utilisé comme mesureur d’épaisseur pour la peinture, les revêtements ou divers matériaux. Quelle que soit l’application, il fournit très rapidement des mesures fiables dignes de celles d’un laboratoire pour maximiser la productivité et le rendement sur le lieu de production.
Industrie automobile

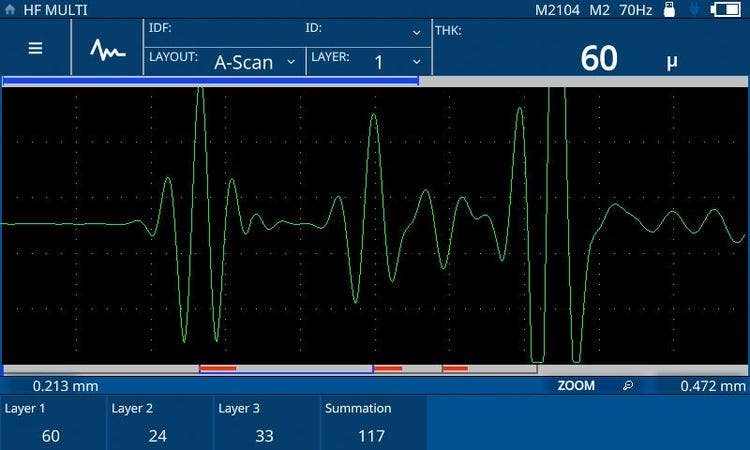

Mesureur d’épaisseur de peinture pour automobiles et autres véhicules
- Mesures précises de l’épaisseur de la peinture automobile
- Possibilité de mesurer jusqu’à 6 couches de peinture
- Affichage simultané de toutes les mesures des couches de peinture
Aérospatiale

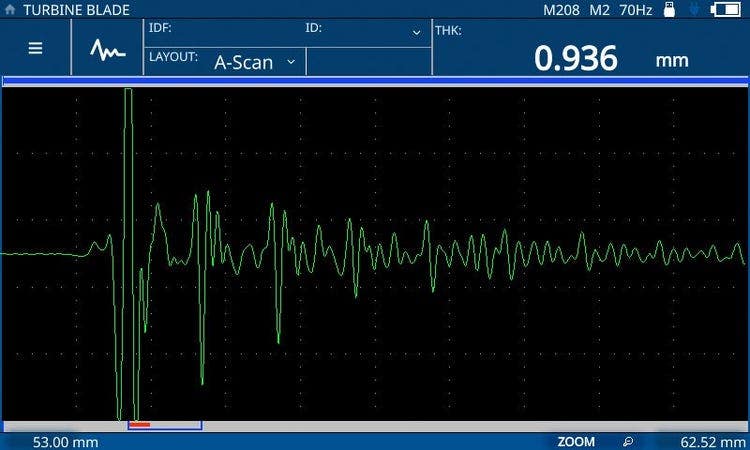

- Mesures rapides pour la fabrication d’aubes de turbine
- Inspection et réparation d’aubes de turbine
- Inspection de hublots d’avion
- Peintures et revêtements dans le domaine de l’aérospatiale

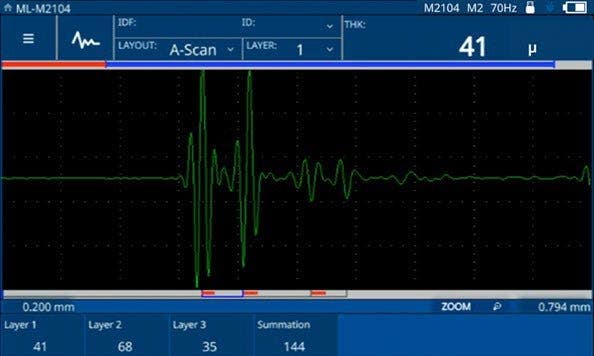

- Épaisseur des revêtements monocouches et multicouches sur les structures en composites des avions
- Mesure des revêtements sur les radômes en composites des avions
- Mesure de panneaux faits de matériaux composites à base d’aluminium
Secteur manufacturier
- Mesure de tubes à paroi mince et de faible diamètre
- Tubes en plastique et en métal

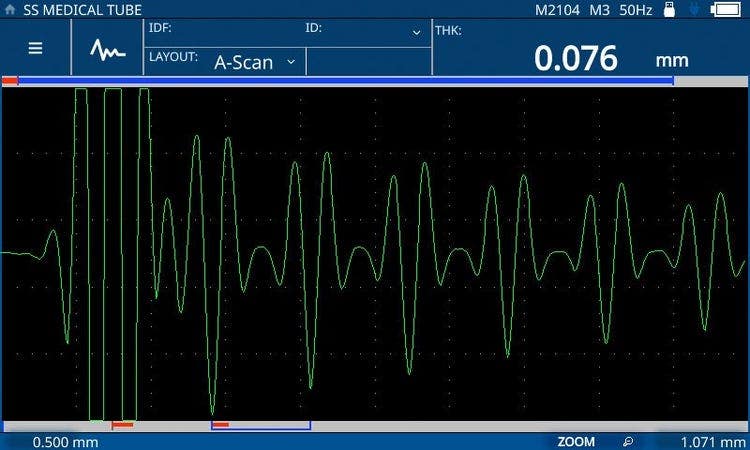

- Épaisseur de la paroi des tubes et cathéters médicaux
- Mesureur d’épaisseur de revêtements dans le secteur manufacturier
- Mesure de l’épaisseur des matériaux des revêtements monocouches et multicouches
- Revêtements imperméables et antireflets
- Épaisseur de feuils secs
- Mesure de l’épaisseur de feuils épais et minces
- Mesureur d’épaisseur du plastique dans le secteur manufacturier
- Mesure de l’épaisseur du plastique multicouche sur des bouteilles, des plateaux et des réservoirs
- Récipients alimentaires faits de plastique multicouche
- Mesureur d’épaisseur de matériaux dans le secteur manufacturier
- Mesure de matériaux multicouches
- Épaisseur de plaquettes de silicium
- Épaisseur de tôles et de plaques
- Épaisseur de feuilles d’or
- Épaisseur de rubans adhésifs
- Épaisseur d’emballages en polypropylène
Choisissez votre mesureur
Choisissez le mesureur d’épaisseur qui répond le mieux à vos besoins
Selon votre application, choisissez entre le modèle à fréquence standard et le modèle à haute fréquence, avec ou sans fonction de mesure multicouche.
Modèle à fréquence standard – Il offre la prise de mesures d’épaisseur fiable à grande vitesse (taux de rafraîchissement des mesures de 2 kHz et de l’affichage de 60 Hz pour les A-scans) lors de l’utilisation de sondes monoéléments et d’une plage de fréquences de 0,2 à 30 MHz.
Modèle à haute fréquence – Il est doté de toutes les caractéristiques du modèle à fréquence standard, en plus d’offrir la prise en charge de fréquences de sonde allant jusqu’à 125 MHz pour la mesure de matériaux ultra-minces.
Fonction de mesure multicouche – Il peut afficher simultanément les mesures d’épaisseur pour 6 couches différentes.
Modèle à fréquence standard
Modèle à haute fréquence
Choisissez vos sondes
Le mesureur d’épaisseur 72DL PLUS est compatible avec nos sondes à ultrasons monoéléments ayant des fréquences allant jusqu’à 125 MHz.
- L’utilisation de la plage de fréquences de 0,2 à 30 MHz sur les modèles à fréquence standard et à haute fréquence permet de mesurer rapidement l'épaisseur des matériaux et ainsi d’obtenir les résultats dans de courts délais.
- L’utilisation de la plage de fréquences de 20 à 125 MHz sur le modèle à haute fréquence permet de mesurer l’épaisseur de matériaux ultra-fins.
Caractéristiques techniques
Caractéristiques techniques du mesureur d’épaisseur 72DL PLUS™
Résolution
Rowspan=3
protégé contre la poussière et les jets d’eau provenant de toutes les directions
