Système d’inspection sur ligne de production de tubes soudés par résistance électrique

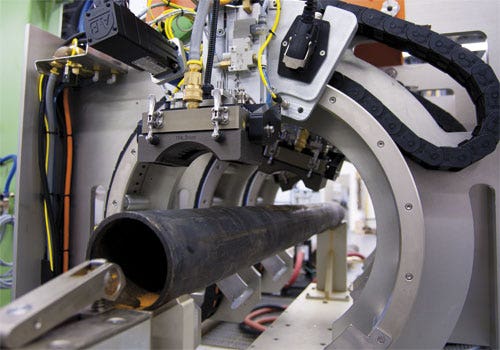

Ce système de contrôle de la qualité sur ligne de production utilise des sondes à ultrasons multiéléments pour inspecter les joints et la zone thermiquement affectée des soudures faites par résistance électrique. La rotation de la tête permet à chaque sonde de se déplacer indépendamment de –120° à +120° pour le suivi des soudures.

In-line Electrical Resistance Weld Tube Inspection

Vue d’ensemble

Le système d’inspection sur ligne de production des tubes soudés par résistance électrique constitue une solution clé en main qui intègre la technologie par ultrasons multiéléments à un système entièrement automatisé permettant de satisfaire aux exigences les plus strictes. Entre autres avantages importants, on note les suivants :

  • Dépistage automatique de la zone thermiquement affectée
  • Visualisation en temps réel du profil des soudures
  • Étalonnage automatique permettant d’éviter de s’appuyer uniquement sur les compétences de l’opérateur
  • Détection des indications à la vitesse de la production, grâce aux conditions de vitesse similaires pendant les vérifications d’étalonnage
  • Réduction du risque de dommages à l’équipement grâce au détecteur de tube

Conçue pour être facile à utiliser, cette solution permet de garantir la qualité des tubes soudés par résistance électrique après le soudage, le recuit et le dimensionnement. Le système comprend ce qui suit :

  • Logiciel de gestion de projet dédié
  • Appareils, sondes et équipement mécanique
  • Système de gestion de l’eau
  • Logiciel
  • Mise en service, formation et service après-vente
ERW

Suivi de la soudure et établissement du profil pendant la recherche de défauts

Une sonde multiélément (PA) cylindrique placée de chaque côté de la soudure permet d’inspecter dans les sens horaire ou antihoraire. Pour suivre la soudure et en dresser le profil, une sonde multiélément cylindrique située sur la soudure effectue des tirs à zéro degré. La zone de décriquage est automatiquement localisée et la soudure est profilée de façon à produire une vue de côté permettant une analyse rapide.

Suivi automatique des soudures

Notre algorithme unique basé sur l’analyse en temps de vol effectue une détection automatique de la zone de décriquage et envoie les informations à l’automate qui règle automatiquement les paramètres d’inspection de chaque sabot à colonne d’eau.

Inspections rapides, résultats de haute qualité

Nos systèmes d’inspection à haute vitesse sont conçus pour satisfaire aux exigences de productivité de l’industrie de la fabrication des métaux. Ils sont conformes aux plus hautes normes internationales en matière de qualité, sans compromis sur l’efficacité.

Étalonnage automatique

Pour assurer une inspection minutieuse, chaque sonde PA doit être parfaitement étalonnée. Durant le processus d’étalonnage, le niveau de gain de chaque sonde est réglé automatiquement par le balayage d’un défaut connu. Cette fonctionnalité permet d’étalonner facilement et précisément chaque loi focale et d’économiser du temps sans avoir à se fier à une intervention humaine.

Unité Logiciels et Acquisitions

Unité d'acquisition multiéléments

Le module QuickScan PA 32:256 respecte la norme IP55, en plus d’être conçu pour s’intégrer facilement aux environnements industriels.

Configuration facile

Le logiciel QuickView facilite la configuration du système, ainsi que l’acquisition et la gestion des données.

L’assistant logiciel facilite la création de configurations selon la dimension de chaque pièce. Les paramètres de configuration d’inspection et d’étalonnage de chaque diamètre de barre sont enregistrés et faciles à récupérer. Les résultats finaux fusionnés s’affichent pour permettre de distinguer clairement les tubes acceptés ou rejetés.

Caractéristiques

Dimension des pièces et vitesse d’inspection > Diamètre
De 60 mm à 245 mm
Dimension des pièces et vitesse d’inspection > Épaisseur de paroi
De 3 mm à 16 mm
Dimension des pièces et vitesse d’inspection > Vitesse d’inspection
Jusqu’à 1,5 m/s
Couverture d’inspection > Couverture de la zone de soudure
Au moins 25 mm pour l’étendue complète de la pièce (réglable)
Couverture d’inspection > Densité d’impulsion axiale
1 mm (réglable)
Couverture d’inspection > Capacité de localisation des soudures
De –90° à +90°
Présentation des données > Résultat d’inspection en temps réel
Vue C-scan, représentations temporelles et alarmes
Présentation des données > Configuration des paramètres
A-scan et B-scan
Présentation des données > Dispositions d’inspection
20 dispositions différentes, personnalisables
Modes d’inspection * > Modes d’inspection typiques
45°, 60°, 70° (configurations d’inspection typiques :
mode par écho d’impulsion à 45° et mode à émission-réception séparées à 45°)
Modes d’inspection * > Modes de tir
Par écho d’impulsion et à émission-réception séparées
Modes d’inspection * > Configuration du mode d’inspection
Plusieurs modes d’inspection peuvent être effectués simultanément avec la même sonde multiélément.
Capacités de détection pour les défauts de référence typiques > Normes API
1/2 po/1 po (12,7 mm/25,4 mm) N10 et N5, encoches longitudinales sur les diamètres interne et externe
Trou débouchant de 1/8 po (3,2 mm)
Trou débouchant de 1/16 po (1,6 mm)
Capacités de détection pour les défauts de référence typiques > Normes autres qu’API
Trou débouchant de 1/32 po (0,8 mm)
Trou demi-paroi de 1/8 po (3,2 mm)
Trou demi-paroi de 1/16 po (1,6 mm)
Trou demi-paroi de 1/32 po. (0,8 mm)
Capacités de détection pour les défauts de référence typiques > Rapport signal sur bruit minimal
De 9 dB à 12 dB
Capacités de détection pour les défauts de référence typiques > Répétabilité
Encoches longitudinales sur les diamètres intérieur et extérieur : ≤ 1,5 dB
Trou débouchant de 1/8 po (3,2 mm) : ≤ 2,0 dB
Trou débouchant de 1/16 po (1,6 mm) TDH : ≤ 2,5 dB
Rapports et stockage de données > Types de rapport
Rapports personnalisables d’inspection, d’étalonnage et de vérification de l’étalonnage
Rapports et stockage de données > Stockage
Stockage en temps réel des données d’inspection dans la base de données

* Les modes d’inspection mentionnés sont les plus courants. Des angles intermédiaires peuvent être facilement produits grâce à l’assistant de configuration.
