Sondes de contact

Les sondes Microscan sont utilisées couramment pour toute une gamme d’applications effectuées à l’aide de mesureurs d’épaisseur, d’appareils de recherche de défauts ou d’autres types d’appareils à ultrasons.

Le numéro de pièce de la sonde indique le type de connecteur :
RM = Right Angle Microdot (connecteur à angle droit)
SM = Straight Microdot (connecteur droit)
RB = Right Angle BNC (connecteur BNC à angle droit)
SB = Straight BNC (connecteur droit)
SU = Straight UHF (connecteur UHF droit)

Pour choisir une sonde, veuillez consulter le tableau ci-dessous ou vérifier l’étendue de fréquence dans le manuel de l’utilisateur livré avec l’appareil.

Modèle de mesureur d’épaisseur
45MG
38DL PLUS®
Étendue de fréquence de la sonde
De 2,0 à 30 MHz

Sondes de contact

Entre autres avantages, la sonde de contact Microscan offre une grande polyvalence ; une sonde monoélément peut couvrir une grande étendue d’épaisseur dans de nombreux matériaux industriels. Les sondes de contact sont munies de la plaque d’usure spéciale WC-5 qui offre une durabilité prolongée

Fréquence
(MHz)
Diamètre de
(pouce)
l'élément
(mm)
Numéro d’article
Code
de la pièce
0,5
1
25
M101-SB†
U8400017
1
1
25
M102-SB†
U8400018
1
0,5
13
M103-SB†
U8400020
2,25
0,5
13
M106-RM, M106-SM
U8400023, U8400025
2,25
0,5
13
M1036
U8400019
5
0,5
13
M109-RM, M109-SM
U8400027, U8400028
5
0,25
6
M110-RM, M110-SM, M110H-RM**
U8400030, U8400031, U8400029
10
0,25
6
M112-RM, M112-SM, M112H-RM**
U8400034, U8400035, U8400033
10
0,125
3
M1016
U8400015
20
0,125
3
M116-RM, M116-SM
U8400038, U8400039
20
0,125
3
M116H-RM*
U8400037

RM = Right Angle Microdot (connecteur à angle droit) SM = Straight Microdot (connecteur droit) ; SB = Straight BNC (connecteur droit)
†Sonde à haute pénétration *À utiliser avec un support de sonde, no de réf. 2133 **À utiliser avec un support de sonde, no de réf. 2132

Sondes à ligne à retard

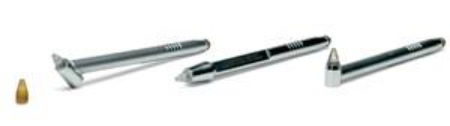

Sondes SONOPEN®

La ligne à retard des sondes Sonopen® est de forme conique, ce qui réduit la taille de la zone de contact. Ces sondes vous permettent d’effectuer des mesures d’épaisseur fiables dans le cadre d’applications comme l’inspection des aubes de turbine, des filets des goulots de bouteilles en plastique et des contenants en plastique de petits rayons. Des sondes à lignes à retard Sonopen spécialement conçues pour les températures élevées sont aussi offertes.
Fréquence
Taille nominale
des éléments
Numéros d’article
MHz
Pouces
mm
Poignée
droite
Poignée
à angle droit
Poignée
à 45°
15
0,125
3
V260-SM
U8411019
V260-RM
U8411018
V260-45
U8411017
Fréquence

Sondes à ligne à retard

Les sondes à ligne à retard Microscan offrent un excellent rendement sur les matériaux très minces, à des températures élevées ou dans le cadre d’applications nécessitant une haute résolution dans l’affichage de l’épaisseur.

Fréquence
(MHz)
Diamètre de
(pouce)
l'élément
(mm)
Numéro d’article
Code
de la pièce
Supports de sonde
0,5
1
25
M2008†
U8415001
-
2,25
0,5
13
M207-RB
U8410017
-
5
0,5
13
M206-RB
U8410016
-
5
0,25
6
M201-RM
U8410001
-
5
0,25
6
M201H-RM*
U8411030
2127
10
0,25
6
M202-RM, M202-SM
U8410003, U8410004
-
10
0,25
6
M202H-RM*
U8507023
2127
10
0,125
3
M203-RM, M203-SM
U8410006, U8410007
-
20
0,125
3
M208-RM, M208-SM
U8410019, U8410020
-
20
0,125
3
M208H-RM*
U8410018
2133
20
0,125
3
M2055*
U8415013
-
30
0,25
6
V213-BC-RM*
U8411022
-

RM = Right Angle Microdot (connecteur à angle droit) SM = Straight Microdot (connecteur droit) ; SB = Straight BNC (connecteur droit) † Sonde à haute pénétration *À utiliser avec un support de sonde, no de réf. 2133

Lignes à retard remplaçables

Lignes à retard de série

Lignes à retard de série sont utilisées pour de nombreuses applications. Des conditions particulières telles qu’une température de surface élevée, la courbure du matériau ou des zones difficiles d’accès peuvent nécessiter l’utilisation de lignes à retard spéciales.

Diamètre de
l’élément
Numéro d’article de la ligne à retard
Limite maximale de
l’épaisseur de mesure
Acier
Mode 2
Acier
Mode 3
Plastique
Mode 2
Pouces
mm
Pouces
mm
Pouces
mm
Pouces
mm
0,5
13
DLH-2
1,0
25
0,5
13
0,5
13
0,25
6
DLH-1
1,0
25
0,5
13
0,5
13
0,125
3
DLH-3
0,5
13
0,2
5
0,2
5

* L’étendue exacte dépend de la vitesse de propagation sonore dans le matériau, de la fréquence de la sonde, de la forme de la pièce et de la condition de la surface.

Lignes à retard pour température élevée

Les lignes à retard pour température élevée fonctionnent comme une zone de protection tampon entre la surface chaude de la pièce à inspecter et l’élément de la sonde. À des températures élevées, un contact intermittent est recommandé pour protéger la sonde contre les dommages thermiques.

Diamètre de
l’élément
Lignes à retard pour température élevée
Jusqu’à 350 °F
(175 °C)
Jusqu’à 500 °F
(260 °C)
Jusqu’à 900 °F
(480 °C)
Pouces
mm
0,5
13
DLHT-201
DLHT-2
DLHT-2G
0,25
6
DLHT-101
DLHT-1
DLHT-1G
0,125
3
DLHT-301
DLHT-3
DLHT-3G

Sondes d’immersion

Sondes d’immersion

Les sondes d’immersion Microscan sont conçues pour l’émission et la réception d’ultrasons dans l’eau. Les mesures d’épaisseur prises au moyen de la technique d’immersion sont souvent privilégiées lorsque la forme de la pièce à inspecter est complexe ou dans le cadre d’applications sur ligne de production. Les mesures d’épaisseur de la paroi de tubes en plastique ou en métal de petit diamètre, les mesures par rotation ou balayage et les mesures d’épaisseur de pièces très recourbées sont des exemples d’applications typiques en dehors de la ligne de production. Selon l’application, il peut être nécessaire de procéder à la focalisation de la sonde.

Fréquence
Diamètre des éléments
Numéro d’article de la sonde
Code
de la pièce
(MHz)
po
mm
2,25
0,5
13
M306-SU
U8410027
5
0,5
13
M309-SU
U8420001
5
0,25
6
M310-SU
U8420004
10
0,25
6
M312-SU
U8420008
15
0,25
6
M313-SU
U8420009
20
0,125
3
M316-SU
U8420011

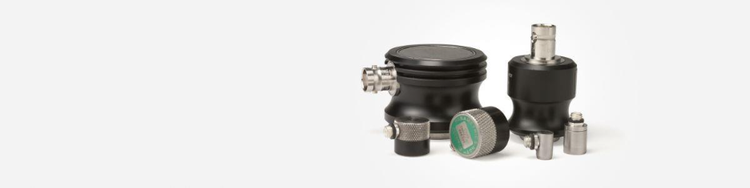

Barboteurs

Des barboteurs sont offerts pour faciliter la mise en œuvre des inspections en immersion. Ils servent de support de sonde permettant de maintenir un débit d’eau constant entre la sonde et la surface inspectée, et ils empêchent l’accumulation de bulles d’air sur la face de la sonde.

Numéro d’article
Ouverture
Colonne d’eau
Compatibilité avec
le numéro d’article
po
mm
po
mm
B100
0,125
3
1,25
32
M310A-SM, M312A-SM, M316A-SM
B103*
0,35
9
0,575
14,5
M310-SU, M312-SU, M313-SU, M316-SU
B103W*
0,55
14
0,775
19,7
M306-SU, M309-SU
B103A*
0,35
9
0,575
14,5
M310-SU, M312-SU, M313-SU, M316-SU

* Le modèle B103 a une ouverture en forme d’encoche en V ; les modèles B103A et B103W sont plats.

Assemblage sonde/barboteur

Les sondes avec barboteur sont offertes dans des fréquences de 20 MHz (V316B) ou de 10 MHz (V312B). Ces sondes d’immersion se fixent à un barboteur (B120) et sont munies d’un embout remplaçable en acier inoxydable et d’un tube d’alimentation en eau Elles offrent une haute résolution et facilitent l’accès pour l’inspection de matériaux minces.

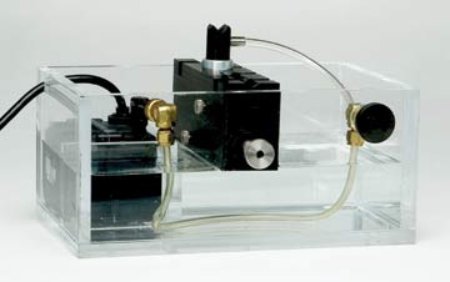

Bassin d’immersion RBS-1

Le bassin d’immersion RBS-1 est conçu pour faciliter la prise de mesures d’épaisseur par ultrasons à l’aide de techniques d’immersion. Il se compose d’un réservoir en acrylique transparent, d’une pompe submersible et d’une sonde, lesquels sont tous intégrés dans une même unité portable. Cet accessoire est idéal pour les mesures d’épaisseur hors ligne sur des produits en métal, en verre et en plastique, comme des petits récipients, des tuyaux ou des tubes, des feuilles ou des plaques ou des pièces usinées.

Bassin d’immersion
• 140 mm × 305 mm × 200 mm
Capacité de 3,1 litres

Pompe
• Jusqu’à 0,9 litre par minute
• 115 ou 230 V, 30 W (gamme de tensions de 90 à 135 V c.a.), de 50 à 60 Hz
Submersible (disjoncteur différentiel de fuite à la terre recommandé)

Liquides de couplage

Pour garantir un couplage acoustique adéquat entre la sonde et la pièce inspectée, l’application de couplant sur la surface est presque toujours nécessaire. Olympus offre divers types de liquides de couplage adaptés à presque toutes les applications.

Numéro d’article
Description
Quantité
Type d’application
A2
AP
AQ
AG
Propylèneglycol
Propylèneglycol
Propylèneglycol
Propylèneglycol
0,06 l
0,47 l
0,95 l
3,78 l
Liquides de couplage d’usage général pour les surfaces lisses. Chimiquement non réactif ; ne s’évapore pas rapidement. Température maximale recommandée de 90 °C
B2
BQ
Glycérine
Glycérine
0,06 l
0,95 l
Usage général, grande viscosité et impédance acoustique élevée qui en font le liquide de couplage idéal pour les surfaces rugueuses et les matériaux à forte atténuation.
D12
DG
D-5G
Gel
Gel
Gel
0,35 l
3,78 l
18,90 l
Recommandés pour les surfaces rugueuses, comme les métaux coulés au sable et les couches de fibre de verre, les soudures, les surfaces inversées et les parois verticales.
E-2
Ultratherm
0,06 l
De 260 °C à 520 °C
G-2
Température moyenne
0,06 l
De –12 °C à 315 °C Retrait facile même à haute température. Non toxique et biodégradable
SWC
Pour sondes à ondes transversales
0,12 l
Substance organique hydrosoluble à viscosité très élevée et non toxique pour utilisation avec les sondes à ondes transversales d’incidence normale.

Blocs étalons et câbles

Blocs étalons pour l’étalonnage

Les blocs étalons sont requis pour l’étalonnage des mesureurs d’épaisseur à ultrasons et doivent être utilisés pour maintenir et vérifier la précision et la fiabilité des mesures par ultrasons. Les marges de tolérance pour les blocs étalons sont plus serrées que celles indiquées dans le code ASTM E797. Des blocs étalons métriques sont aussi offerts.

Numéro d’article
Matériau
Gradins
2211E
Acier inoxydable 304
0,100; 0,200; 0,300; 0,400; 0,500 po
2212E
Acier non allié 1018
0,250; 0,500; 0,750; 0,400; 1,00 po
2213E
Aluminium 7075-T6
0,100; 0,200; 0,300; 0,400; 0,500 po
2214E
Acier non allié 1018
0,100; 0,200; 0,300; 0,400; 0,500 po
2214M
Acier non allié 1018
2,5; 5,0; 7,5; 10,0; 12,5 mm

Câbles de sonde
Nous offrons un grand choix de câbles de sonde adaptés à tous les appareils de prises de mesures par ultrasons.

Numéro d’article
Connecteurs
Longueurs disponibles
LCM-74-X
LEMO® 00 (petit) à Microdot®
3 pi (0,9 m), 4 pi (1,2 m),
6 pi (1,8 m)
LCB-74-X
LEMO® 00 (petit) à BNC
3 pi (0,9 m), 4 pi (1,2 m),
6 pi (1,8 m)
BCM-74-X
BNC à Microdot®
3 pi (0,9 m), 4 pi (1,2 m),
6 pi (1,8 m)
LCU-74-X
LEMO® 00 à UHF
3 pi (0,9 m)

------

Standard

• Les câbles standard sont recommandés pour un usage normal.
Robustes – Teflon®

• Les câbles en Teflon® (HD) sont très résistants et peuvent offrir une durabilité et une longévité accrues.
Étanches

• Les câbles étanches (W) sont recommandés pour de nombreuses applications d’inspection avec des sondes d’immersion. Ces câbles assurent une connexion étanche à une profondeur d’environ 10 m en eau douce. Des câbles spéciaux sont offerts pour les applications à des profondeurs plus importantes

Robustes – Gaine renforcée de PVC


• Les câbles à gaine renforcée de PVC (HDAP) sont dotés d’une gaine en acier inoxydable en spirale avec un revêtement en PVC solide. Longueur maximale de 20 pi (7 m)

Robustes – Gaine renforcée de silicone

• Les câbles très flexibles à gaine renforcée de silicone (HDAS) sont très résistants et combinent une gaine en acier inoxydable en spirale avec un revêtement de silicone lourd assurant une grande flexibilité. Toutes les longueurs jusqu’à 20 pi (7 m)
Robustes – Acier inoxydable

• Les câbles à gaine renforcée d’acier inoxydable (SSA) sont recommandés pour un usage industriel. Ils offrent flexibilité, protection et longue durée de vie.

Precision Thickness Gage Transducer Ranges for Metals, Plastics and Miscellaneous Materials

These tables are intended as a general guideline only, listing only the most commonly used Microscan transducers and typical material thickness ranges when used with the Olympus Model 38DL PLUS and 45MG gages (45MG-SE or 45MG-HP software option required.) All thickness ranges are approximate and should be used as a starting point. The actual measurement range in a given case will always depend on instrument setup as well as material properties such as part geometry, surface condition, and grain structure.

In many cases, these measurement ranges will require an optimized gage setup where gain and blanking have been adjusted by a trained operator. The pre-programmed transducer default setups can always be used as a starting point, but performance can be often optimized and range extended with some simple setup adjustments.

Your choices also depend on geometry, temperature and resolution. Please consider the follloiwng before making your selections.

Name
Description
High Resolution
Measurement to 0.0001” or 0.001 mm resolution. Usually recommended only when measuring smooth, acoustically transmissive materials like most metals and ceramics with delay line transducers.
Small Radius
Measurement on curved surfaces with radiuses smaller than approximately 50 mm or 2”. This requires small diameter transducers.
Below 1.000” OD: Use 0.250” diameter transducer or smaller
Below 0.500” OD: Use 0.125” diameter transducer or smaller
Below 0.250” OD: Use V260 Sonopen
Below 0.125” OD: Use immersion transducers
Consult Olympus for details.
High Temperature
Surface temperature greater than 50º C or 125º F. In such cases a high temperature delay line transducer must be used.
