Solutions d’inspection visuelle

Pour l’inspection des zones difficiles d’accès, les boroscopes industriels et l’équipement d’inspection visuelle d’Evident sont des solutions portables ingénieuses qui répondent aux besoins des inspections industrielles modernes.

Nos boroscopes, vidéoscopes et fibroscopes offrent de nombreuses fonctionnalités avancées et intuitives et plusieurs options de visualisation, en plus de permettre le branchement de tubes d’insertion de différents diamètres et longueurs, ce qui fait d’eux des solutions polyvalentes adaptées à une multitude d’applications.

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/VideoscopeCareMaint_FINALv3(3)_480.mp4

Boroscopes et équipement d’inspection visuelle à distance

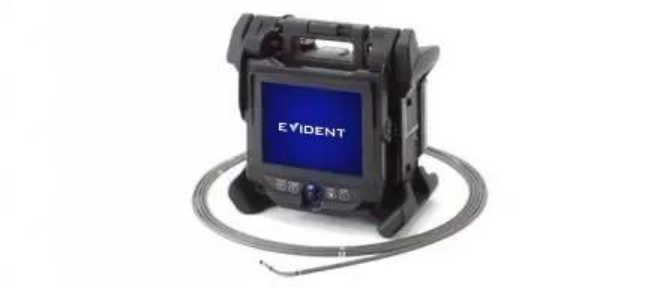

Vidéoscopes industriels

Vidéoscopes industriels

La qualité et la luminosité exceptionnelles des images transmises aux écrans LCD à haute résolution permettent aux inspecteurs d’examiner les zones difficiles d’accès, comme l’intérieur d’un moteur ou d’une turbine. Faciles à utiliser et offrant des fonctionnalités de pointe, comme la vidéo en haute définition, la modélisation 3D et l’enregistrement d’images et de vidéos, les vidéoscopes d’Evident sont des outils d’inspection visuelle renommés.

En savoir plus

Outil de rotation numérique

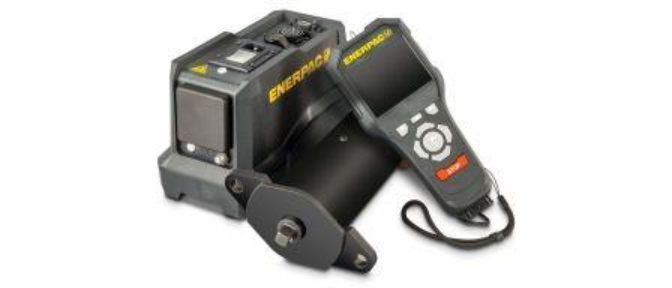

Outil de rotation numérique d’Enerpac

Outil de rotation numérique Sweeney

L’outil de rotation numérique accélère et facilite l’inspection des aubes de turbine, car il permet à un seul opérateur de contrôler la rotation des aubes et d’inspecter ces dernières simultanément à l’aide d’un boroscope ou d’un vidéoscope.

En savoir plus

Logiciels pour vidéoscopes

Picture, Picture

Logiciel ViSOL™

Le logiciel ViSOL™ simplifie et uniformise les flux de travaux d’inspection visuelle à distance. Il améliore l’efficacité et facilite la prise de décisions grâce à des outils tels que la détection des défauts assistée par l’IA, la production de rapports automatisée, l’analyse interactive des données, ainsi que la gestion et la collaboration basées sur le cloud.

En savoir plus

Software 3DAssist™

Logiciel 3DAssist™

Le logiciel 3DAssist utilise les vidéos créées avec un vidéoscope IPLEX pour générer des images 3D saisissantes qui donnent vie à votre inspection. En quelques clics, vous pouvez créer une image 3D rotative de votre zone d’inspection et la visualiser sur votre PC.

En savoir plus

Comment choisir un boroscope industriel

Qu’est-ce qu’un boroscope industriel ?

Les boroscopes sont des versions industrielles des endoscopes médicaux. Tout comme les endoscopes, les boroscopes industriels sont dotés d’un système de lentilles optiques monté dans un tube d’insertion, mais ils sont utilisés pour réaliser des examens visuels à l’intérieur d’objets plutôt qu’à l’intérieur du corps d’êtres vivants.

Les boroscopes sont généralement utilisés pour l’inspection visuelle non destructive de l’intérieur de machines et de structures qui ne peuvent pas être observées à l’œil nu. Ils sont utiles pour inspecter les espaces clos et les zones inaccessibles, comme l’intérieur des machines complexes, des tuyaux et des moteurs.

Raisons de choisir les boroscopes industriels d’Evident

Nos boroscopes industriels excellent non seulement dans les fonctions de base telles que l’insertion, la navigation et l’acquisition d’images, mais offrent également des fonctionnalités avancées pour faciliter la mesure des fissures, y compris l’affichage 3D des points de mesure. Ils peuvent aussi être associés à des accessoires qui vous permettent d’effectuer des inspections à la lumière noire et de récupérer des corps étrangers.

De plus, nous proposons une gamme diversifiée de produits de boroscopie répondant à une variété d’applications. Par exemple, parmi nos tubes d’insertion, le plus mince a un diamètre extérieur de 1,8 mm (0,07 po), le plus long mesure 30 m (98 pi), et bon nombre peuvent être articulés. Comme les fonctionnalités varient en fonction du modèle IPLEX, veuillez communiquer avec nous pour obtenir plus de détails.

Contactez-nous

Excellente qualité d’image
Pour éviter que des défauts mineurs passent inaperçus lors des inspections, nos boroscopes industriels fournissent des images claires et nettes, de près comme de loin. De plus, notre technologie de traitement d’images WiDER™ (Wide Dynamic Extended Range, ou « étendue dynamique élargie ») fournit des images lumineuses au contraste équilibré sur toute la profondeur de champ, même dans les zones difficiles d’accès.
Articulation de l’extrémité distale du tube d’insertion
L’extrémité distale du tube d’insertion peut être articulée avec une amplitude de 360 degrés, ce qui améliore la précision lors de l’acquisition d’images dans les zones cibles d’inspection.
Insertion et navigation faciles

Lors d’une inspection par boroscope, il peut s’avérer difficile d’atteindre la zone à inspecter. Pour les trajets complexes, comme dans le cas des tuyauteries courbes, une bonne maniabilité améliore l’efficacité de l’inspection.

Nos vidéoscopes IPLEX™ sont équipés du système Tapered Flex™, qui devient graduellement plus souple vers la pointe du tube d’insertion, améliorant la maniabilité et la navigation.

Pour des modèles comme le vidéoscope IPLEX GAir, une tête de guidage est disponible pour augmenter la maniabilité du tube d’insertion, même lorsque celui-ci est long.

Tubes d’insertion de longueurs et de diamètres variés

Pour vous permettre d’atteindre votre cible d’inspection, nous proposons plusieurs choix de longueurs et de diamètres de tubes d’insertion. Pour une utilisation générale, des modèles avec un diamètre extérieur de 4 ou 6 mm (0,16 ou 0,24 po) et une longueur d’insertion allant de 2 à 10 m (de 6,56 à 32,8 pi) sont disponibles.

Des tresses en tungstène très résistantes à l’usure protègent l’extérieur de nos tubes d’insertion. Nous proposons aussi une gamme variée de produits en fonction de l’objet à inspecter.

Design compact adapté aux espaces restreints
Certains de nos tubes d’insertion sont équipés d’adaptateurs d’embout optique interchangeables, vous permettant de basculer facilement entre une lentille à vue de côté et une lentille à vue de face. Avec une lentille à vue de côté, vous pouvez inspecter les parois latérales des espaces extrêmement restreints, là où le fléchissement de l’extrémité distale du tube d’insertion n’est pas possible.
Enregistrez votre inspection

Les images et vidéos acquises lors de l’inspection peuvent être enregistrées sur des cartes SD ou d’autres supports d’enregistrement. Certains modèles de vidéoscopes IPLEX prennent également en charge l’acquisition d’images fixes pendant l’enregistrement d’une vidéo. De plus, une fonction de vidéo en continu facultative* enregistre automatiquement les 30 dernières minutes de votre inspection, au cas où vous oublieriez de lancer l’enregistrement.

* Disponible uniquement avec l’IPLEX GX ; une carte mémoire est requise (en option). Communiquez avec nous pour en savoir plus.

Tube d’insertion étanche à l’eau
Nos tubes d’insertion sont étanches et peuvent donc être utilisés en immersion sous l’eau. L’unité principale de nos vidéoscopes IPLEX est étanche aux éclaboussures et à la poussière (IP55) et peut être utilisée sous la pluie.
Connexion à un ordinateur
Au moyen d’un câble USB, vous pouvez brancher votre vidéoscope à un ordinateur, puis utiliser un logiciel dédié pour y afficher les images et vidéos que vous avez acquises.
Éclairage ultraviolet (UV) et infrarouge (IR)
Les options d’éclairage de l’embout du tube d’insertion comprennent la lumière blanche, la lumière infrarouge (IR) et la lumière ultraviolette (UV). L’éclairage UV facilite la détection des fissures capillaires, des rayures minuscules et des fuites d’huile. La lumière IR, quant à elle, vous permet de visualiser des objets dans des espaces sombres ou peu éclairés où la lumière blanche ne peut pas être utilisée et d’effectuer une inspection par ressuage fluorescent des zones qui ne sont pas directement visibles.
Applications des boroscopes industriels
Les boroscopes industriels sont utilisés dans une variété d’industries et d’applications. N’hésitez pas à communiquer avec nous pour toute demande concernant l’inspection visuelle de zones qui ne peuvent pas être visualisées directement.
Inspection des pièces automobiles

Les automobiles possèdent de nombreux circuits pour la circulation interne de l’eau, de l’huile, du carburant et de l’air. La présence de bavures ou d’autres défauts à l’intérieur de ces conduits peut provoquer un dysfonctionnement. Pour s’assurer que les véhicules fonctionnent de manière optimale, les constructeurs automobiles doivent effectuer des inspections d’assurance qualité approfondies à l’intérieur des pièces automobiles à l’aide de boroscopes.

Pour l’inspection de l’intérieur des tuyaux et passages étroits dans les moteurs de véhicules, nos vidéoscopes IPLEX sont équipés d’un tube d’insertion articulé ayant un diamètre extérieur de 2,2 mm (0,09 po).

En recherche et développement, la capacité de voir clairement l’intérieur d’une pièce permet non seulement de gagner du temps, mais également d’améliorer votre compréhension de l’état intérieur des pièces.

Les outils logiciels intégrés à nos boroscopes industriels vous permettent de mesurer les dimensions des irrégularités. Certains modèles peuvent également afficher les mesures en 3D, contribuant ainsi à l’évaluation quantitative.

En savoir plus sur l’inspection de moteurs automobiles à l’aide de boroscopes

Inspection et maintenance des aéronefs

Des inspections sont effectuées à différents endroits lors de la fabrication et de la maintenance des aéronefs. Le moteur, en particulier, est l’un des composants les plus importants pour le vol et doit être entretenu régulièrement.

Nos boroscopes fournissent des images claires de près comme de loin, même dans les grands espaces. Nous proposons aussi des outils d’aide à l’insertion pour rendre les inspections plus efficaces.

En savoir plus sur l’inspection d’aéronefs à l’aide de boroscopes

Inspection de structures et de bâtiments

Plus les bâtiments et les infrastructures vieillissent, plus il est nécessaire d’inspecter leur intégrité structurelle. Les boroscopes sont utiles de diverses manières pour cette application. Ils peuvent être utilisés pour observer l’intérieur des parois des tunnels et pour accéder à des zones de structures difficiles d’accès ou souterraines. Ils permettent notamment aux inspecteurs de mesurer les fissures et d’examiner l’état des sections étroites des ponts.

Nos appareils de la gamme IPLEX comportent un tube d’insertion articulé de 30 m (98 pi) et une fonction d’orientation qui vous permet de comprendre facilement dans quel sens l’embout du tube d’insertion est tourné, ce qui vous aide à réaliser des inspections plus précises et plus efficaces.

On utilise aussi les boroscopes lors des inspections de maisons, afin de voir à l’intérieur des conduites d’eau, derrière les murs, sous les planchers, etc. En plomberie, les boroscopes permettent aux inspecteurs en bâtiment de vérifier la présence de piqûres causées par la rouille et la corrosion. Lors de l’inspection derrière les murs et sous les planchers, les boroscope permettent aux inspecteurs de vérifier l’installation de feuilles imperméables et d’isolants, ainsi que les dommages causés par les insectes.

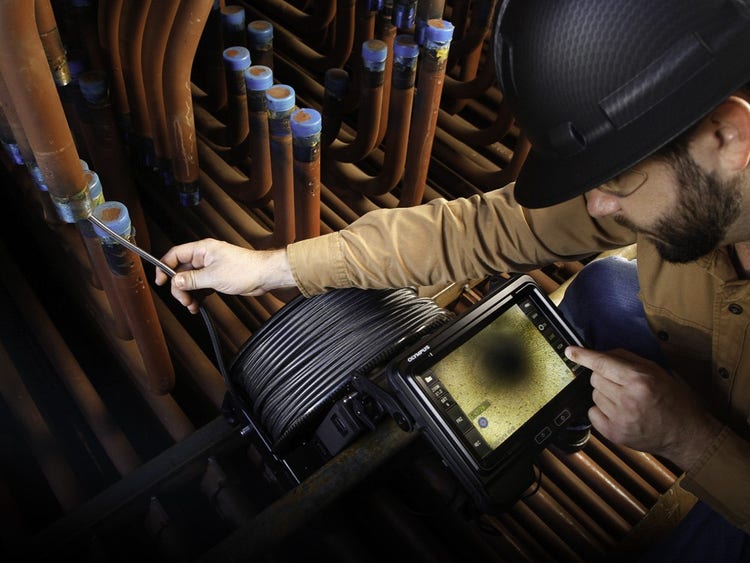

Inspection des équipements d’usine

Pour éviter les temps d’arrêt dans les usines de transformation et les installations de fabrication, ainsi que pour prévenir les accidents causés par le vieillissement des machines, il est essentiel de disposer d’un programme proactif de maintenance des équipements.

Nos vidéoscopes sont utilisés pour inspecter l’intérieur de divers types de tuyaux à la recherche d’imperfections ou de corrosion, de conduits d’échappement obstrués et de défauts. Utilisez nos vidéoscopes IPLEX pour inspecter l’intérieur des équipements de fabrication et de traitement afin de corriger les problèmes avant qu’ils n’affectent la sécurité des travailleurs et de maintenir la stabilité de la production.

Foire aux questions sur les boroscopes industriels

Qu’est-ce qu’un boroscope ?
Un boroscope est un appareil d’inspection visuelle à distance constitué d’un tube rigide ou flexible qui transmet les images captées à un oculaire ou, dans le cas d’un boroscope vidéo (ou « vidéoscope »), à un écran. Les inspecteurs utilisent ces appareils pour examiner l’intérieur des zones difficiles d’accès.
Quelle est la différence entre un vidéoscope et un boroscope ?
Un vidéoscope est un type de boroscope qui offre l’affichage vidéo. Les boroscopes sont des appareils plus simples offrant moins de fonctionnalités. Les vidéoscopes sont des outils d’inspection visuelle polyvalents et résistants qui offrent de nombreuses fonctionnalités de pointe, dont l’enregistrement d’images fixes et de vidéos.
Quelle est la différence entre un boroscope et un endoscope ?
Il faut d’abord mentionner que les termes « boroscope » et « endoscope industriel » sont interchangeables et font référence au même type d’appareil. Toutefois, le terme « endoscope » est plus couramment utilisé pour désigner les appareils employés dans le domaine médical à des fins de diagnostic chez les patients. L’endoscope, tout comme le vidéoscope, est un type de boroscope plus sophistiqué doté d’une grande maniabilité et souvent, de fonctions d’enregistrement d’images fixes et de vidéos.

Apprenez-en plus sur l’équipement d’inspection visuelle

Vidéoscopes pour l’inspection visuelle des aéronefs

Cette vidéo explique la manière dont on utilise les vidéoscopes pour inspecter les turbines des moteurs d’aéronef à des fins d’assurance qualité et d’entretien.

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/G_Turbines_en_480.mp4

Vidéoscopes pour l’inspection des multiplicateurs d’éoliennes

Cette vidéo explique la manière dont on utilise le vidéoscope IPLEX G Lite-W pour inspecter les multiplicateurs d’éolienne.

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/iplex-g-lite-w_wind-turbine.mp4
