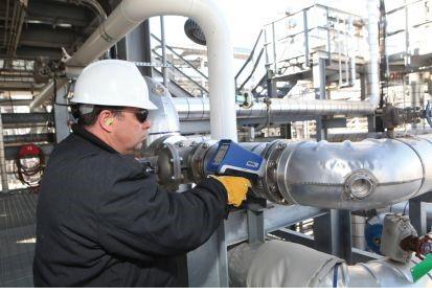

Vanta pour les applications d’identification positive des matériaux (PMI)
Analyseurs XRF
Vue d’ensemble

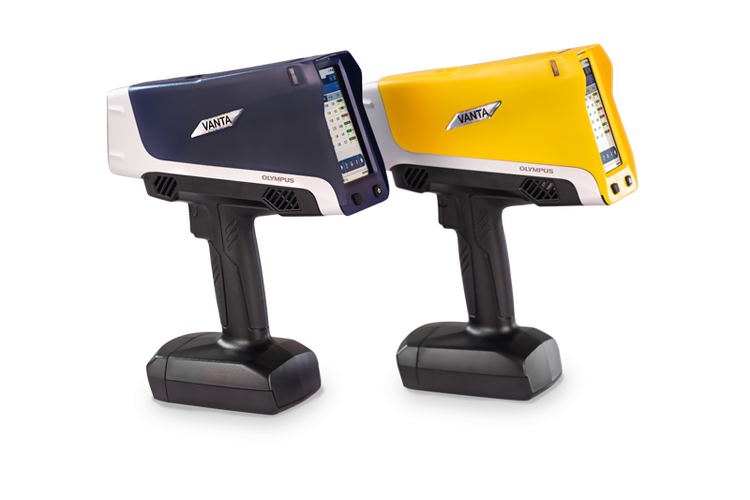

Les analyseurs Vanta Max et Core sont arrivés !
Découvrez les analyseurs XRF Vanta™ de nouvelle génération
Construction robuste pour un temps de fonctionnement maximal

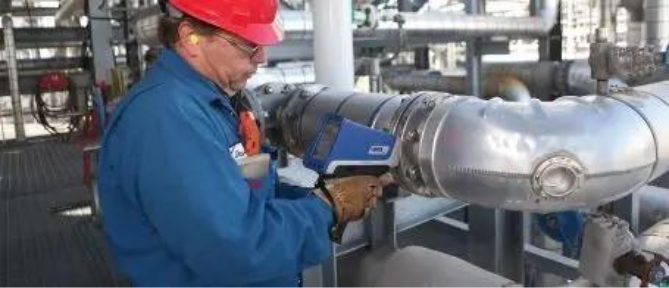

Les analyseurs XRF portables Vanta™ offrent des résultats rapides et précis lors des analyses de composition chimique et des identifications d’alliages dans les applications d’identification positive des matériaux (PMI), notamment pour les canalisations, les valves, les soudures, les composants et les réservoirs sous pression.
Les analyseurs Vanta sont essentiels pour :
- Garantir que les composants installés dans les endroits critiques sont effectivement fabriqués de l’alliage requis
- Respecter la pratique recommandée (RP) 578 de l’American Petroleum Institute (API) — Material Verification Program for New and Existing Alloy Piping Systems
- Détecter le risque de corrosion par sulfuration (API RP 939-C)
- Évaluer le risque de corrosion accélérée par l’écoulement (CAE)
- Discerner le risque de corrosion par éléments résiduels dans les unités d’alkylation par acide hydrofluorique
- Technologie infonuagique (cloud)

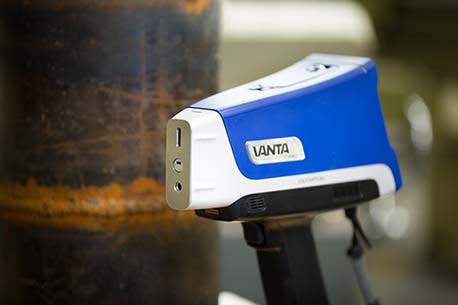

Robustes

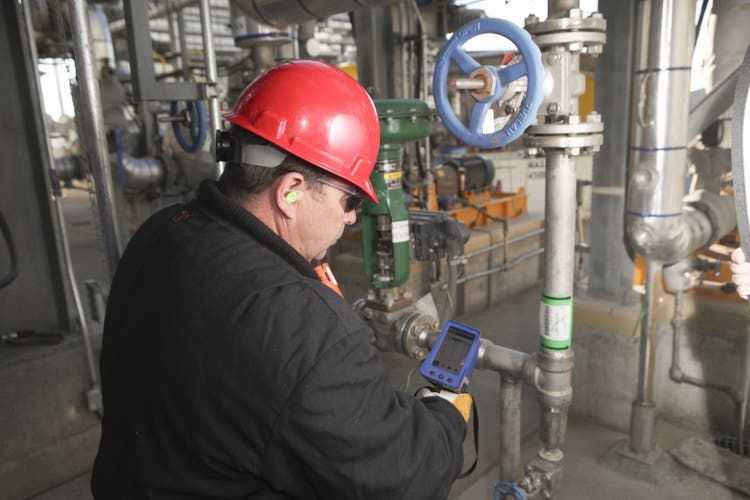

Les analyseurs Vanta sont conçus pour l’inspection en service de systèmes et de surfaces dont la température peut s’élever jusqu’à 425 °C, garantissant ainsi une productivité maximale.
Les conditions de travail peuvent mettre à rude épreuve le matériel électronique, et les pannes coûtent du temps et de l’argent.
La robustesse des analyseurs Vanta assure un temps de fonctionnement accru et un faible coût de possession.
- Testés pour la résistance aux chutes selon les méthodes du département de la Défense des États-Unis (MIL-STD-810G), ce qui réduit le risque de bris et de réparations coûteuses si un appareil tombe ou est secoué
- Conçus pour satisfaire aux exigences liées à l’indice IP55 et ainsi résister à la pluie, à la saleté et à la poussière*
- Clapet de protection sur le détecteur des analyseurs des séries C et M permettant d’éviter que la fenêtre soit percée et assurant ainsi la réalisation d’analyses en toute confiance sur les surfaces rugueuses
- Fonctionnent dans une plage de températures allant de –10 °C à 50 °C (de 14 à 122 °F) avec une utilisation à plein régime**
* Les analyseurs de la série M satisfont aux exigences liées à l’indice de protection IP54.
** Avec le ventilateur en option. Fonctionne en continu à 33 °C sans le ventilateur.

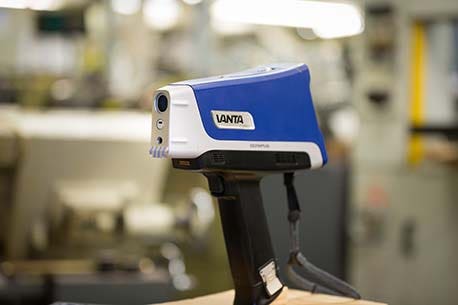

Révolutionnaires
Les analyseurs Vanta vous offrent le même résultat précis chaque fois, de la première à la dernière analyse.
L’Axon™ Technology, exclusive aux analyseurs de la gamme Vanta, utilise des composants électroniques à très faible bruit, ce qui permet un taux de comptage des rayons X élevé par seconde et des résultats reproductibles, exacts et rapides.
Cette technologie, associée à un nouveau processeur quadricœur, rend les analyseurs Vanta remarquablement réactifs, repoussant les limites de la performance pour vous offrir les meilleurs résultats en un minimum de temps. L’Axon Technology offre une remarquable répétabilité entre analyses et entre appareils, de sorte que de la première à la dernière analyse, peu importe l’appareil utilisé, le Vanta vous donnera le même résultat chaque fois.
Elle offre aussi des limites de détection (LD) très basses.
Efficaces
Grâce au logiciel convivial, même les opérateurs novices peuvent effectuer des analyses après avoir reçu une formation de base.
- Système GPS intégré, caméra d’échantillon et caméra panoramique pour une meilleure traçabilité des informations d’analyse sur le terrain
- Écran tactile clair, lumineux et lisible sous toutes les conditions d’éclairage
- Interface utilisateur intuitive assurant une navigation facile
- Personnalisation des fonctions s’affichant sur l’écran principal
- Exportation facile de données à partir d’une clé USB, d’un réseau local sans fil ou d’un dispositif Bluetooth ®
- Nom d’utilisateur et mot de passe uniques pour chaque utilisateur
- Boutons ergonomiques et bouton directionnel facilitant la navigation dans l’interface utilisateur, même avec des gants

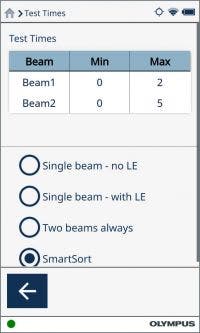

Fonctions logicielles

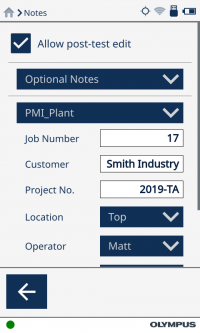

Traçabilité et génération rapide de rapports
Les analyseurs Vanta™ rendent la gestion des enregistrements et la traçabilité plus efficace pour l’analyse sur le terrain. Les utilisateurs peuvent facilement capturer et exporter des données complètes.
- Caméra panoramique de 5 mégapixels et caméra de visée
- Système GPS intégré
- Inscription automatique de la date et de l’heure
- Modèles d’étiquettes de données personnalisés pour chaque projet, travail ou fournisseur
- Connectivité optionnelle par réseau local sans fil et dispositif Bluetooth ®
Bibliothèque des alliages utilisés pour la soudure
La bibliothèque des alliages utilisés pour la soudure facilite la vérification de la composition chimique et la nuance des matériaux utilisés pour les soudures. La caméra de visée de 3 mm optionnelle permet à l’inspecteur d’analyser avec précision :
- Les cordons de soudure étroits indépendamment du matériau de base
- Les métaux fusionnés
- Les alliages
- Les petites pièces d’équipement
- Les fils
- Les brasures

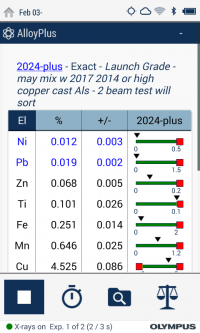

Les éléments résiduels et les éléments traces
Configurez les concentrations maximales tolérées des éléments résidus dans des groupes de nuances pour des correspondances des nuances concluantes, précises et rapides.
Comparez des nuances qui se ressemblent pour savoir laquelle constitue la meilleure correspondance aux valeurs résiduelles et nominales :
- Identifiez automatiquement la présence probable d’éléments invisibles à l’analyse XRF en fonction des spécifications de nuance.
- Identifiez la présence d’éléments résidus ou de contaminants dans les métaux recyclés qui pourraient compromettre leur valeur ou les exigences de traitement.
- Configurez la concentration maximale tolérée dans des groupes de nuances.
- Marquez les contaminants présents au niveau de trace.

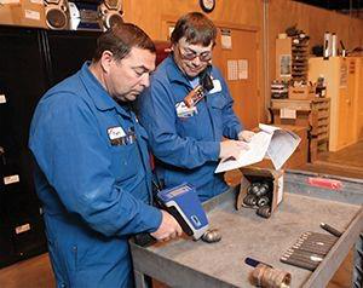

Respect du programme de vérification des matériaux
Dans le cadre des programmes de vérification des matériaux, les analyseurs Vanta servent à confirmer les matériaux de construction, à comparer les matériaux avec les rapports d’analyse et à identifier les matériaux mal étiquetés.
- Confirmation du matériau de construction
- Vérification du matériau par rapport aux certificats des usines de traitement et aux rapports d’analyse du matériau
- Identification de matériau incorrectement marqué ou non traçable
Caractéristiques techniques
Caractéristiques techniques – Analyseurs Vanta™
Core : 1,85 kg (4,06 lb) avec batterie, 1,62 kg (3,56 lb) sans batterie
Max (Rh) et Core (Ag) : de 8 à 50 kV ; Core (Rh) : de 8 à 40 KV
collimation optionnelle du point de faisceau à 3 mm de diamètre
Core : détecteur au silicium à diffusion avec fenêtre en graphène
Humidité relative : de 10 à 90 %, sans condensation
Vanta Core : indice IP55* – protection contre la poussière et les jets d’eau à basse pression provenant de toutes les directions
Max et Core : clapet solide de protection du détecteur contribuant à protéger le détecteur des dommages
* Lorsque l’appareil est en position d’utilisation
Un (1) port USB 2.0 de type mini B pour connexion à un ordinateur
* Les performances à haute température peuvent varier en fonction de la disponibilité des composants électriques.

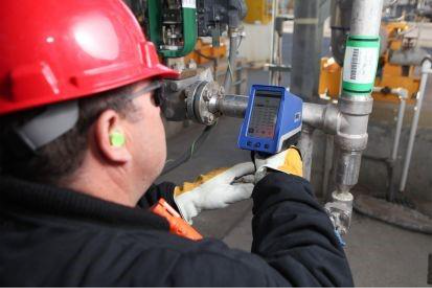

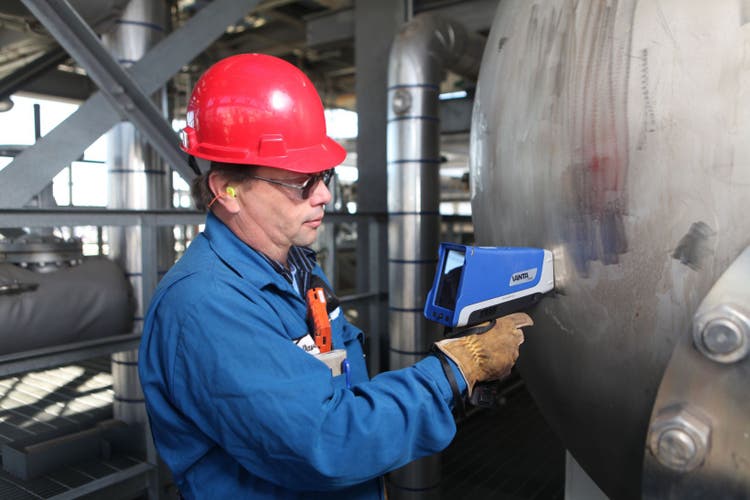

Vanta PMI pour la conformité des matériaux
Dans les environnements industriels modernes, les analyseurs Vanta™ sont essentiels pour les programmes de conformité des matériaux et ils aident à garantir la sécurité du début à la fin de la chaîne d’approvisionnement.
Ils vous permettent de détecter et de quantifier les éléments suivants avec précision et répétabilité :
- Éléments résiduels dans les aciers non alliés et les aciers faiblement alliés
- Silicium à l’état de trace dans l’acier non allié selon la norme API RP 939-C
- Soufre (S) et phosphore (P) dans les aciers inoxydables de systèmes en service

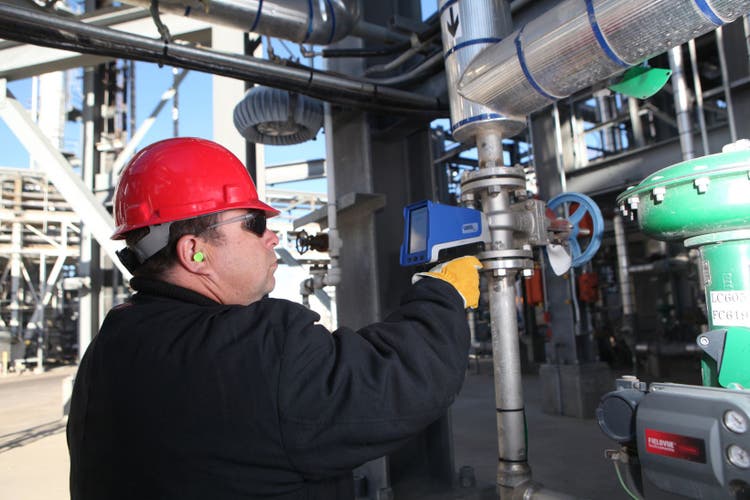

Pratiques recommandées de l’American Petroleum Institute (API)
Les analyseurs Vanta vous aident à respecter la conformité aux normes API RP 578 – Material Verification Program for new and Existing Alloy Piping Systems, et API RP 939-C pour détecter le risque de corrosion par sulfuration.
Corrosion accélérée par l’écoulement
L’analyseur Vanta est efficace pour détecter la présence de silicium et évaluer le risque de corrosion accélérée par l’écoulement (CAE).
Unités d’alkylation HF
Pour discerner la sensibilité à la corrosion des éléments résiduels dans les unités d’alkylation à l’acide fluorhydrique (HF), les analyseurs Vanta sont des outils d’analyse fiables.
Applications
Les analyseurs Vanta™ offrent des résultats rapides dans une variété d’applications. Les fonctions logicielles spécifiques aux applications permettent aux inspecteurs de tirer le maximum de leur analyseur. Ces fonctions permettent une génération de rapports simplifiée et offrent des résultats traçables.
Analyseurs XRF portables Vanta pour le recyclage des pots catalytiques automobiles
Les analyseurs XRF portables Vanta™ permettent de mesurer rapidement et avec exactitude les platinoïdes précieux, soit le palladium (Pd), le platine (Pt) et le rhodium (Rh), que l’on retrouve à l’intérieur des pots catalytiques de voitures. Les mesures prises sur site permettent de trier efficacement de la ferraille de pots catalytiques et d’en déterminer le prix tout au long du circuit du recyclage.
Analyseurs XRF portables Vanta pour les analyses environnementales
Les analyseurs XRF portables Vanta pour l’analyse des sols et des sédiments procurent rapidement des données précises pour les processus d’assainissement et d’évaluation de l’environnement. Faciles à utiliser, les analyseurs Vanta sont robustes et s’adaptent aux applications sur site les plus exigeantes.
Analyseurs XRF portables Vanta pour l’AQ/CQ dans l’industrie de fabrication
Les analyseurs XRF portables Vanta destinés à l’AQ/CQ dans l’industrie de fabrication offrent une analyse très spécifique de la composition chimique des matériaux pour identifier rapidement et précisément les nuances d’alliage et les métaux purs lorsque la précision est cruciale.

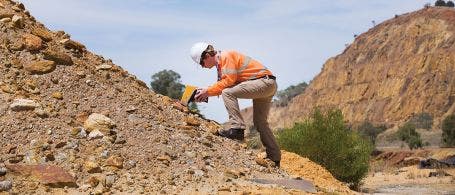

Analyseurs XRF portables Vanta pour l’exploitation minière et la géochimie
Les analyseurs XRF portables Vanta pour l’exploitation minière et la géochimie fournissent des mesures élémentaires immédiates sur site pour une variété d’applications géochimiques, d’exploitation minière, de contrôle de teneur, de traitement du minerai et de restauration.

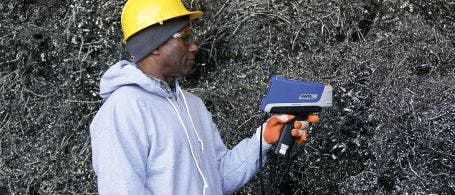

Analyseurs XRF portables Vanta pour le recyclage de la ferraille
Les analyseurs XRF portables Vanta pour le recyclage et le tri de la ferraille sont conçus pour satisfaire aux exigences relatives à l’indice de protection IP64 ou IP65 (selon le modèle). Par conséquent, ils résistent à la pluie, à la saleté et à la poussière. De plus, ils ont été testés pour la résistance aux chutes, conformément aux normes du département de la défense des États-Unis (MIL-STD-810G) pour éviter les bris et pour maximiser la durée de disponibilité dans les environnements de travail les plus difficiles.

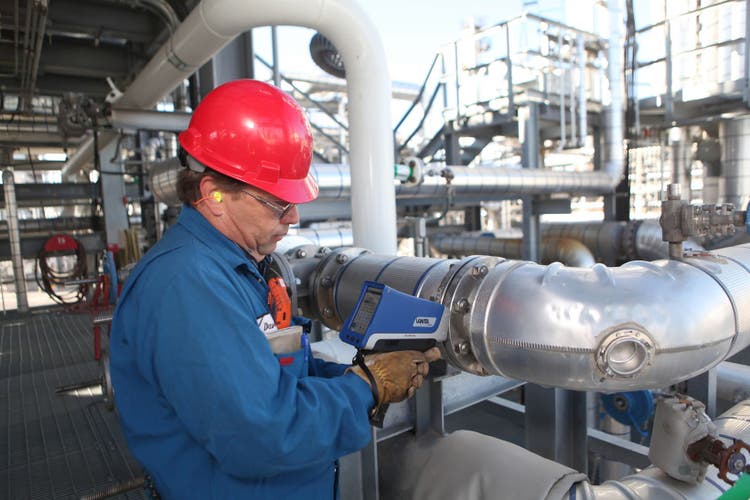

Analyseurs XRF portables Vanta pour les applications PMI
Les analyseurs XRF portables Vanta pour les applications PMI offrent une analyse très spécifique de la composition chimique des matériaux pour identifier rapidement et précisément les nuances d’alliage et les métaux purs lorsque la précision est cruciale.
Analyseurs XRF portables Vanta pour la vérification de la conformité aux exigences réglementaires et aux normes de sécurité
Les analyseurs XRF portables Vanta servent à garantir la conformité aux exigences réglementaires et aux normes de sécurité RoHS, locales ou internationales. Les analyseurs XRF portables Vanta permettent une analyse sur place de la composition chimique des produits de consommation afin d’identifier le Pb, le Cd, le Hg, le Cr et le Br.

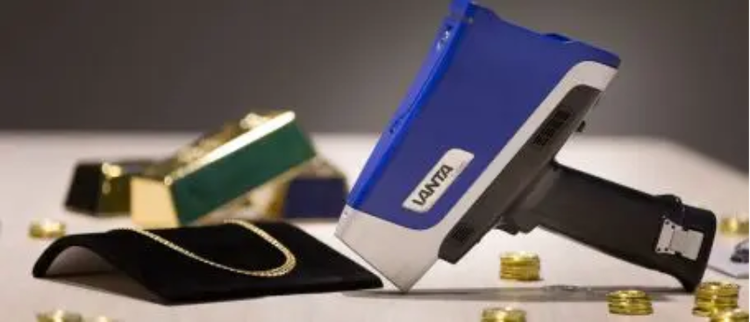

Analyseurs XRF portables Vanta pour l’analyse des métaux précieux
Les analyseurs XRF portables Vanta pour l’analyse des métaux précieux indiquent rapidement et précisément la composition chimique des alliages et le titrage pour l’or, le platine, l’argent et le rhodium dans le cadre d’applications d’analyse de bijoux ou de recyclage de pots catalytiques automobiles.
Accessoires
L’analyseur Vanta™ est le plus perfectionné de la gamme d’appareils XRF à main fabriqués par Olympus. Conforme à l’indice de protection IP et testé pour la résistance aux chutes, le robuste analyseur XRF Vanta vous fournit sur le terrain une analyse élémentaire rapide et précise et des résultats de la même qualité que ceux obtenus en laboratoire.
Olympus offre en option une gamme complète d’accessoires qui vous aident à maximiser l’efficacité de votre analyseur Vanta dans une variété d’applications.

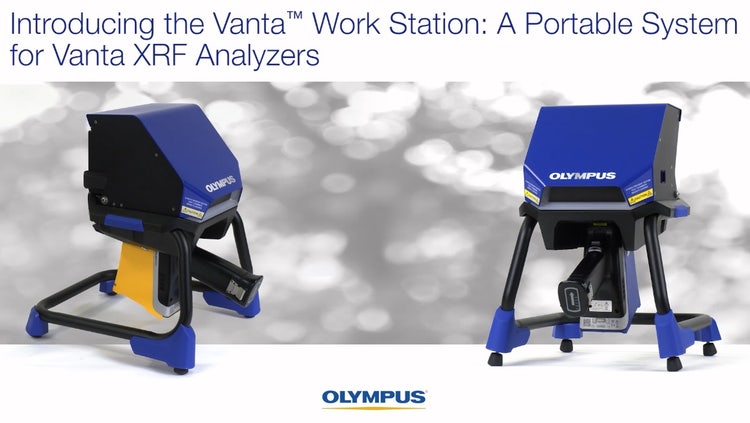

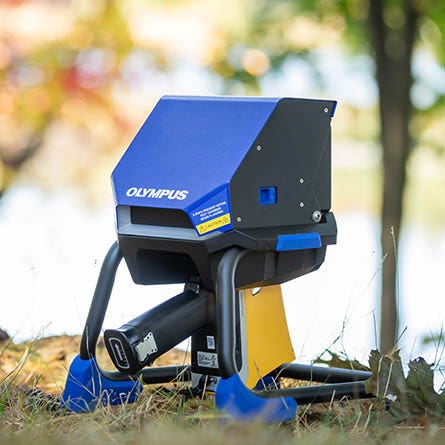

Poste de travail Vanta
Comme le poste de travail portable Vanta fonctionne sur batterie, vous pouvez l’utiliser partout. Doté d’un système de blindage complet et d’un couvercle avec dispositif de verrouillage, il facilite l’analyse d’échantillons ensachés, préparés et liquides, ou de petits objets, comme des bijoux et des cartes de circuits imprimés. Lorsqu’il est installé dans le poste de travail, l’analyseur fonctionne à faisceau fermé, et il doit être contrôlé à l’aide du logiciel pour ordinateur Vanta ou de l’application mobile Vanta.
Le poste de travail portable Vanta est efficace pour une variété d’applications :
- Exploration géologique
- Contrôle du processus d’exploitation minière
- Conformité à la norme RoHS et de fabrication de produits de consommation
- Analyse environnementale
La stabilité de la plateforme du poste de travail vous permet de prolonger la durée des analyses, ce qui vous laisse la liberté d’effectuer d’autres tâches après avoir démarré une analyse. Comme l’échantillon demeure stable et que son positionnement peut être reproduit fidèlement, vous êtes assuré d’obtenir des données de haute qualité et un rythme de traitement élevé.
Facilité d’utilisation
- L’analyseur Vanta se verrouille facilement en place sur le poste de travail, et se retire à la simple pression d’un bouton.
- Le couvercle est doté d’un système d’amortissement qui permet une fermeture en douceur.
- Insérez facilement les échantillons grâce à la chambre d’analyse exempte de rebords et de paroi frontale.
- Contrôlez l’analyseur ou transférez des données au moyen d’une connexion sans fil ou d’un câble USB.
Portabilité
- Alimentation par batterie ou par courant c.a. pour une utilisation sur paillasse ou sur le terrain
- Transport et assemblage faciles
- Chambre d’analyse et support démontables pour un rangement facile
- Mallette de transport offerte en option
Conçu pour la sécurité
- Chambre d’analyse entièrement blindée et dotée d’un dispositif d’interverrouillage : 107 mm × 178 mm × 179 mm
- Témoins DEL d’avertissement d’émission de rayons X très visibles de tous les angles durant l’analyse
Faible encombrement
- 36,6 mm × 33 mm
Autres accessoires Vanta

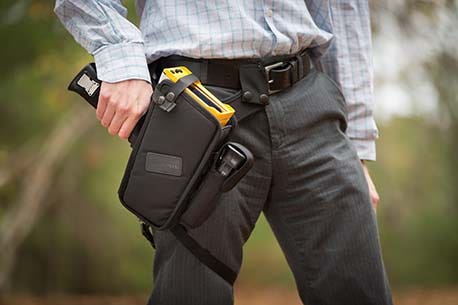

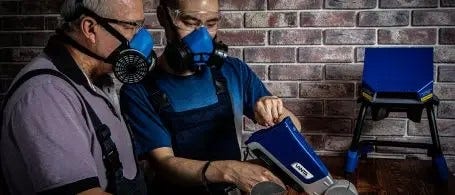

Étui Vanta
Rangez votre analyseur dans l’étui Vanta pour le garder en sécurité et à portée de main. Cet étui est muni d’une courroie avec fermoir qui fixe l’appareil en place, d’un système MOLLE/PALS qui apporte diverses options de fixation, et d’un blindage en laiton.

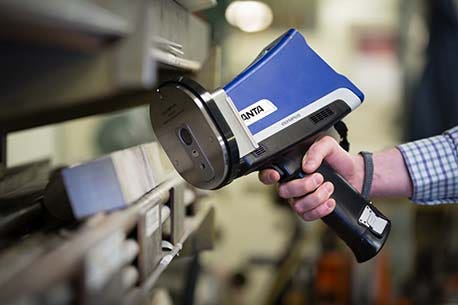

Écran de protection de sonde Vanta
Lors de l’analyse d’échantillons à faible densité, l’écran de protection de sonde procure un blindage supplémentaire contre le rayonnement rétrodiffusé. Cet accessoire constitue une mesure de radioprotection supplémentaire permettant de réduire la rétrodiffusion du rayonnement X créée au cours de l’analyse.
En savoir plus sur cet accessoire : Regarder la vidéo
Cale d’isolation thermique Vanta
Cet accessoire réduit au minimum le transfert thermique vers l’analyseur et diminue la contamination de la surface durant l’analyse de tuyaux ou d’équipement à température élevée (jusqu’à 480 °C). L’ensemble comprend des fenêtres de mesure spécialement conçues pour les applications d’analyse à haute température.
Masque pour soudure Vanta
Le masque pour soudure empêche les interférences élémentaires pouvant provenir du métal de base durant l’analyse des cordons de soudure. Cet accessoire se substitue à la plaque frontale de l’analyseur et permet la collimation du faisceau à une largeur de 3 mm pour l’analyse rapide des cordons de soudure.
En savoir plus sur l’analyse des soudures réalisée avec l’analyseur XRF à main Vanta
Regarder la vidéo
Installation du masque pour soudure

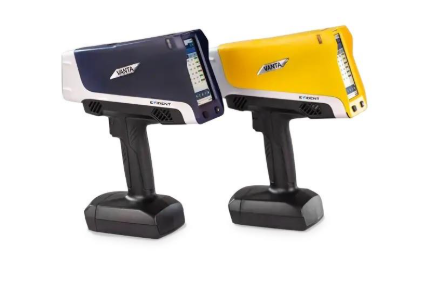

L’analyseur XRF Vanta, modèle « Element », n’est pas compatible avec les accessoires suivants : poste de travail, écran de protection de sonde, cale d’isolation thermique et masque pour soudure.
