5 modi per migliorare la precisione di misura con il misuratore di spessori Magna-Mike 8600

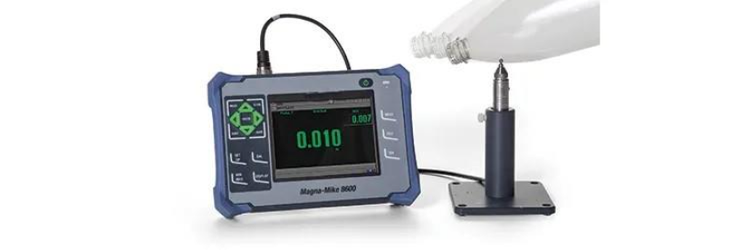

Il misuratore di spessori portatile a effetto di Hall Magna-Mike^® viene usato per misurare lo spessore dei contenitori di plastica e di altri materiali non ferrosi. Diversamente dagli altri misuratori di spessori Olympus, il misuratore Magna-Mike non utilizza gli ultrasuoni. Infatti misura il campo magnetico tra l'estremità di una sonda e un target, il quale può essere una sfera, un filo o un disco.

Questi cinque suggerimenti aiuteranno a ottenere la migliore precisione di misura possibile:

1. Usare il target (sfera, disco o filo) di dimensioni maggiori adatto per l'applicazione.
   Maggiori sono le dimensioni del target e maggiore è l'intensità del campo magnetico. La maggior intensità del campo magnetico permette un maggiore grado di precisione e un maggior intervallo di spessore, come mostrato nella seguente tabella.

86PR-1 and 86PR-2 Probes

Nuova sonda articolata a basso profilo 86PR-3

Nota: Tolleranza di misura per le sonde 86PR-1 e 86PR-2 = [(precisione x spessore) + 0,003 mm)], tolleranza di misura per la sonda 86PR-3 = [(precisione x spessore) + (0,025 mm)]

Per questa ragione, si consiglia di usare il target di maggior dimensioni adatto per la propria applicazione. Il target dovrebbe avere un campo magnetico sufficientemente intenso per misurare i maggiori spessori delle proprie applicazioni, migliorandone quindi il livello di precisione. Tuttavia il target non dovrebbe essere di dimensioni talmente elevate da non potere entrare in contatto con gli angoli e le fessure della componente da misurare. Nella maggior parte dei casi, la forma della componente limiterà la grandezza di un target a sfera che può essere utilizzata. In alcune applicazioni, anche la comprimibilità o la morbidezza del materiale può limitare la dimensione del target.

2. Eseguire sempre la taratura multi-punti
   Come riportato nella precedente tabella di riferimento l'esecuzione di una taratura multi-punti migliora la curva di taratura e la precisione generale dello strumento, indipendentemente dal tipo di target utilizzato. Quando si esegue una taratura di base, lo strumento ha solamente quattro punti di taratura (Ball Off [Sfera Off], Ball On [Sfera On], Thin Shim [Zeppa sottile], Thick Shim [Zeppa spessa]) da usare per la curva di taratura. Scegliendo di eseguire una taratura multi-punti, con l'aggiunta di punti di taratura, la curva di taratura migliora visto che lo strumento ha più punti di taratura da utilizzare.
3. Utilizzare periodicamente la funzione Q-Cal
   È importante notare che le misure di spessore Magna-Mike possono essere influenzate dai cambiamenti ambientali, inclusi i cambi di temperatura e di intensità dei campi magnetici.

   La funzione Q-Cal aiuta a compensare i cambi di temperatura nella sonda e quelli di intensità dei campi magnetici attorno allo strumento. È possibile utilizzare facilmente la funzione Q-Cal innanzitutto rimuovendo il target dall'estremità della sonda e successivamente premendo il tasto Q-Cal sullo strumento o sulla sonda. Consigliamo di utilizzare la funzione Q-Cal almeno una volta ogni mezz'ora con il target rimosso dall'estremità della sonda. Se lo strumento è stato usato in un'area con numerose interferenze, è consigliabile aumentare la frequenza di utilizzo della funzione Q-Cal.

   Visto che i misuratori di spessore Magna-Mike impiegano dei campi magnetici, il loro funzionamento è influenzato dai poli magnetici terrestri. Per questa ragione, consigliamo di utilizzare sempre la funzione Q-Cal con la sonda orientata nella direzione nella quale s'intende eseguire la misura. Se l'orientazione cambia, rimuovere il target e utilizzare un'altra volta la funzione Q-Cal.

   Inoltre è buona norma conservare un campione di riferimento di spessore noto e di entità simile allo spessore della componente che si intende misurare. In questo modo è possibile verificare lo spessore di un campione di riferimento per confermare che lo strumento effettui misure corrispondenti alle specifiche del campione. In caso contrario, si dovrebbe utilizzare la funzione Q-Cal e in seguito verificare nuovamente il campione di riferimento. Se le misure del campione di riferimento non corrispondono alle specifiche è necessario eseguire una taratura completa multi-punti.
4. Utilizzo della funzione Acquisizione minimo
   La misura dello spessore minimo per un determinato punto avviene sempre quando la componente misurata è perpendicolare all'estremità della sonda e il target è centrato sulla parte superiore dell'estremità della sonda. L'utilizzo della funzione Acquisizione minimo con il misuratore Magna-Mike 8600 aiuta a acquisire lo spessore reale mentre si manipola la componente da misurare. Suggeriamo di ruotare la componente in tutti i piani per assicurarsi che il target a sfera incroci il centro dell'estremità della sonda, correlandosi alla misura di spessore inferiore.

5. Riduzione delle interferenze ambientali
   Il misuratore Magna-Mike non dovrebbe essere usato a una distanza inferiore a 0,61 m da qualunque oggetto di acciaio o da campi magnetici di elevata intensità. La prossimità dello strumento a oggetti in acciaio di grandi dimensioni, incluse gambe di tavoli e supporti in acciaio, può influenzare il campo magnetico indotto attorno alla sonda. In questo modo si provoca una deviazione al normale campo magnetico presente tra la sonda e il target definito durante il processo di taratura. Questa situazione produce delle misure erronee. L'utilizzo della funzione Q-Cal può forse aiutare a evitare la produzione di queste misure erronee, tuttavia, in molti casi, lo strumento deve essere spostato in un punto con meno interferenze.
