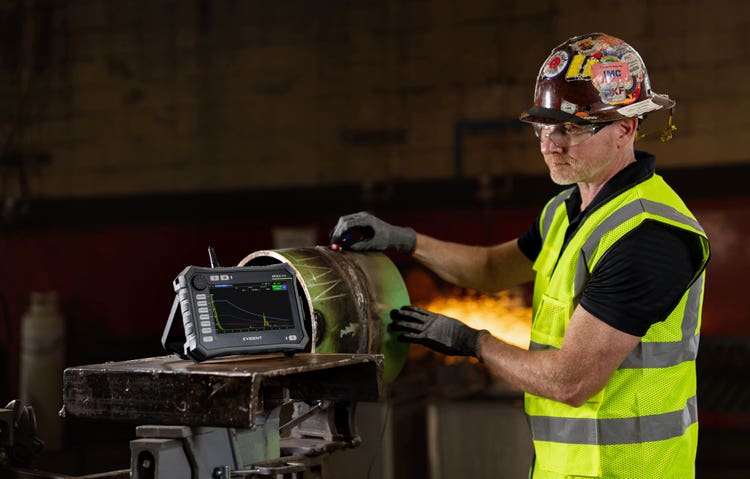

Se si chiede a un ispettore sul campo cosa rallenti maggiormente i controlli a ultrasuoni (UT), la risposta spesso include sia lo strumento stesso sia le realtà dell'ambiente di ispezione: Guanti, collante, riflessi sullo schermo, un menu che richiede tre tocchi quando ne basterebbe uno, o la necessità di lavorare su scale e in spazi ristretti con una sola mano sullo strumento.

Il nuovo rilevatore di difetti a ultrasuoni convenzionale EPOCH™ 700 è stato progettato tenendo conto di queste realtà. Una delle sue caratteristiche distintive è il modo in cui l'interfaccia e i comandi fisici interagiscono tra loro: Un moderno touchscreen, una manopola di regolazione dedicata e pulsanti fisici ad accesso diretto, che consentono tutti di accedere alle stesse funzioni essenziali. Questa combinazione offre agli ispettori la flessibilità di utilizzare il metodo di controllo che meglio si adatta all'ambiente di ispezione.

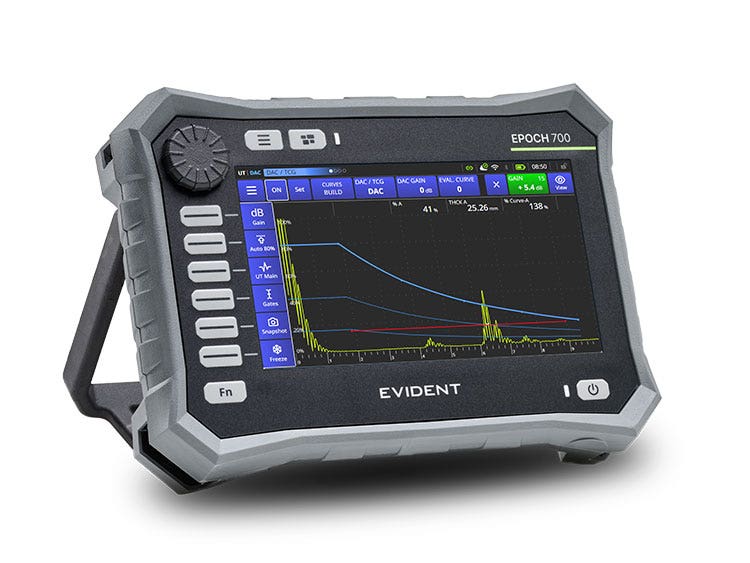

Il rilevatore di difetti EPOCH 700 combina comandi touchscreen, manopole di regolazione e pulsanti per adattarsi a diversi ambienti di ispezione.

Rilevatore di difetti EPOCH 700: Funziona come lavorano gli ispettori

I touchscreen sono comodi finché le mani non sono occupate, guantate o ricoperte di un agente di accoppiamento. In queste situazioni, possono diventare uno dei modi più lenti di interagire con uno strumento. I comandi fisici risolvono questo problema, ma possono compromettere la navigazione intuitiva che gli ispettori si aspettano dai dispositivi moderni.

L'EPOCH 700 elimina questo compromesso.

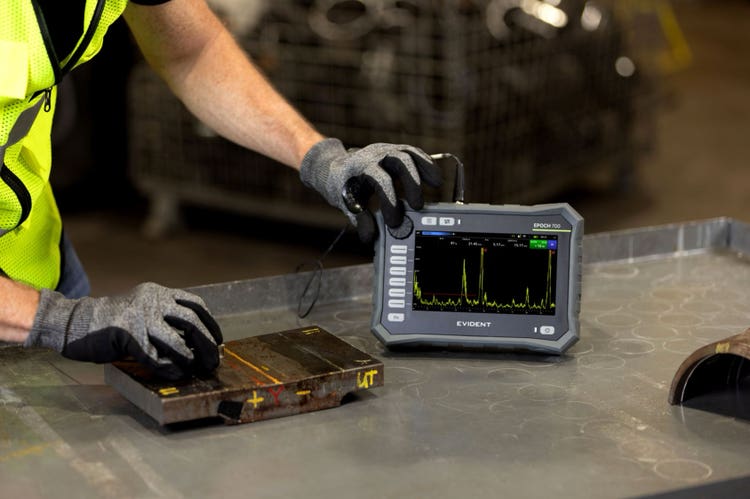

Lo strumento è dotato di una moderna e intuitiva interfaccia touchscreen ispirata ai dispositivi mobili, abbinata a una manopola di regolazione dedicata e a pulsanti funzione ad accesso diretto progettati per l'uso sul campo. Questo approccio rispecchia il modo in cui gli ispettori lavorano effettivamente. Ogni funzione di ispezione critica è accessibile sia tramite touchscreen che tramite comandi fisici, consentendo agli utilizzatori di regolare il guadagno, spostare un gate, bloccare la visualizzazione o salvare un file senza prima togliersi i guanti o pulire le mani dal liquido di accoppiamento. Di conseguenza, gli ispettori possono continuare a lavorare in modo efficiente anche in condizioni che potrebbero limitare l'uso del touchscreen, beneficiando al contempo di un'interfaccia moderna e intuitiva.

Dotata di funzionalità di clic centrale per la navigazione e la conferma della selezione, la manopola di regolazione del rilevatore di difetti EPOCH 700 offre un controllo fluido, continuo e con una sola mano dei parametri di ispezione attivi. La manopola consente di regolare con precisione il guadagno con una sola mano guantata, senza dover navigare nei menu né sollevare un dito dalla superficie di ispezione. Per gli utilizzatori che eseguono ispezioni di saldature, indagini sulla corrosione o altre applicazioni che richiedono frequenti regolazioni in tempo reale, questa funzionalità può contribuire a migliorare l'efficienza e la facilità d'uso.

L'interfaccia utente del rilevatore di difetti EPOCH 700 è progettata per risultare familiare fin dall'inizio. Basato sulla piattaforma software UNIS di Evident, offre un layout moderno, ispirato ai dispositivi mobili, per le ispezioni a ultrasuoni convenzionali. Struttura dei menu, navigazione basata su riquadri, indicatori di stato con codifica a colori e layout contestuali contribuiscono a ridurre la complessità della configurazione e a rendere lo strumento accessibile agli utilizzatori abituati alle interfacce di smartphone e tablet. Per gli ispettori meno esperti, è intuitivo fin dal primo avvio. Può inoltre contribuire a ridurre i tempi di formazione e a rendere le ispezioni di routine più accessibili agli ispettori della qualità e ai tecnici della manutenzione.

Ogni elemento del display è stato progettato pensando all'utilizzo sul campo, inclusi i punti di contatto tattili dimensionati per i guanti da ispezione, le dimensioni dei caratteri e i rapporti di contrasto ottimizzati per le diverse condizioni di illuminazione esterna e le combinazioni di colori validate per la visibilità nell'intero intervallo di temperatura di funzionamento dello strumento. Queste caratteristiche progettuali aiutano gli ispettori a leggere con precisione le misurazioni critiche in ambienti difficili.

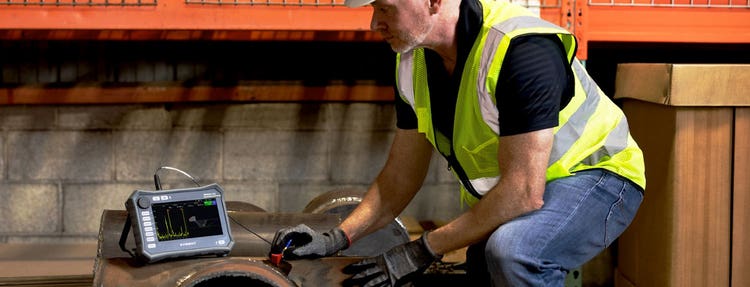

Con grado di protezione IP65 e test conformi agli standard MIL-STD-810, il rilevatore di difetti EPOCH 700 è progettato per operare in condizioni di campo estreme.

Prestazioni confortevoli per ambienti esigenti

La comodità non riguarda solo il funzionamento. Si tratta anche di valutare se lo strumento sia in grado di resistere agli ambienti in cui vengono effettuate le ispezioni.

Il rilevatore di difetti EPOCH 700 è dotato di grado di protezione IP65, offrendo protezione contro polvere e acqua per gli ispettori che lavorano in mare aperto, su condotte interrate o in altri ambienti in cui liquidi e particelle fanno parte delle operazioni quotidiane. È stato inoltre testato secondo gli standard MIL-STD-810 per urti e vibrazioni, il che gli consente di resistere alle cadute e agli impatti che si verificano comunemente nelle ispezioni sul campo.

Con un peso di circa 1,8 kg, inclusa la batteria, lo strumento occupa una posizione ergonomica intermedia ben precisa: Sufficientemente robusto da risultare stabile e controllabile, ma al contempo abbastanza leggero da consentire un utilizzo prolungato con una sola mano. La distribuzione bilanciata del peso facilita il passaggio tra configurazioni da banco, portatile, a corpo libero e su treppiede, senza risultare ingombrante durante i lunghi turni di ispezione.

Anche la scelta del connettore contribuisce a semplificare il lavoro sul campo. Il rilevatore di difetti EPOCH 700 supporta sia connettori per trasduttori BNC che LEMO Nº 1, due tipi di connettori comunemente utilizzati nelle applicazioni di test ultrasonici a livello globale. Questa opzione consente agli ispettori e ai fornitori di servizi di continuare a utilizzare gran parte delle sonde già in loro possesso senza richiedere adattatori o cavi di ricambio durante l'aggiornamento.

Il rilevatore di difetti EPOCH 700 amplifica ogni segnale, infonde maggiore sicurezza in ogni ispezione e collega in modo impeccabile ogni risultato.

Affidabile per le ispezioni nucleari più impegnative

L’EPOCH 700 è qualificato per supportare un'ampia gamma di procedure di ispezione a ultrasuoni EPRI PDI per applicazioni chiave del settore nucleare. In combinazione con un portafoglio ampliato di sonde qualificate, lo strumento offre le prestazioni, la flessibilità e l’affidabilità richieste per esami critici di saldature, valutazione delle dimensioni dei difetti e ispezione dei componenti.

Funzionalità avanzate per i moderni flussi di lavoro UT

La combinazione di comandi touchscreen, manopole e pulsanti del rilevatore di difetti EPOCH 700, insieme alla sua robusta costruzione, rappresenta solo una parte del design dello strumento. È stata prestata uguale attenzione alla qualità del segnale, all'acquisizione dei dati e all'efficienza del flusso di lavoro.

Le avanzate funzionalità di elaborazione del segnale UT convenzionale sono supportate dalla digitalizzazione A-scan a 24 bit, che consente l'acquisizione di segnali ad alta risoluzione e misurazioni di ampiezza fino all'800% dell'altezza a schermo intero. Questo intervallo di misurazione ampliato aiuta gli ispettori a effettuare misurazioni affidabili dei difetti, anche quando le impostazioni di guadagno vengono aumentate per ispezioni impegnative.

Per le applicazioni più esigenti, il rilevatore di difetti EPOCH 700 integra il generatore di impulsi a onda quadra sintonizzabile PerfectSquare™, che offre una larghezza di impulso regolabile da 20 ns a 5.000 ns. Questa funzionalità offre agli ispettori un controllo preciso sulle caratteristiche di energia e frequenza dell'impulso sonoro trasmesso. Inoltre, più di 20 set di filtri completamente digitali consentono di ottimizzare le prestazioni del rapporto segnale/rumore su un'ampia gamma di frequenze del trasduttore e tipi di materiali.

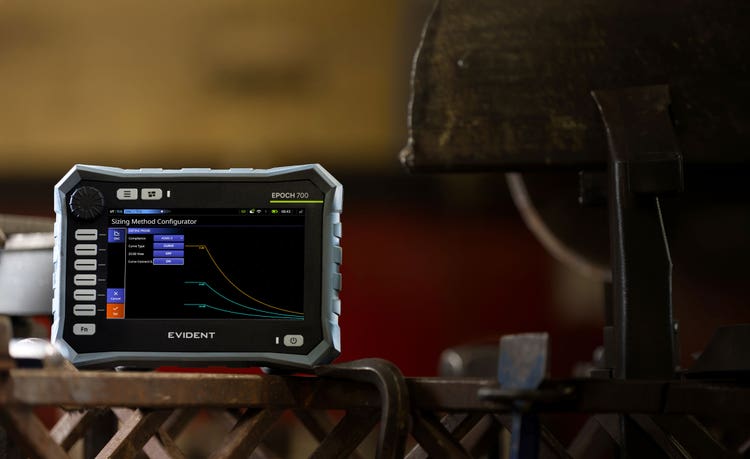

Strumenti integrati per la configurazione di parti e saldature con visualizzazione ray tracing collegano i dati A-scan direttamente alla geometria ispezionata. Questa funzionalità contribuisce a migliorare la sicurezza dell’ispettore durante la caratterizzazione dei difetti e consente una semplice comunicazione visiva dei difetti ai proprietari degli impianti e ai clienti finali.

Il rilevatore di difetti EPOCH 700 è anche il primo rilevatore di difetti UT convenzionale portatile a supportare il formato di file aperto .nde di Evident. Lo strumento genera una registrazione digitale verificabile dell'ispezione, riducendo la necessità di documentare i risultati tramite fotografie del display dello strumento. Funzionalità avanzate di reporting a bordo, registrazione video A-scan e un moderno sistema di gestione dei file con ampia capacità di archiviazione integrata consentono di documentare, rivedere e organizzare i dati di ispezione direttamente sullo strumento.

Poiché il rilevatore di difetti EPOCH 700 funziona sulla piattaforma software UNIS, la coerenza del flusso di lavoro può essere estesa ad altri strumenti Evident compatibili. Logica di navigazione, struttura dei menu e concetti operativi simili possono contribuire a ridurre i tempi di apprendimento per gli utilizzatori che lavorano su più piattaforme. La connettività Wi-Fi e Bluetooth^® integrata supporta anche il trasferimento wireless di file e la condivisione di report.

L'EPOCH 700 è progettato per affrontare le sfide di ispezione odierne.

Il rilevatore di difetti ad ultrasuoni convenzionale EPOCH 700 è stato progettato pensando alle reali condizioni delle ispezioni sul campo. Combinando opzioni di controllo flessibili, una struttura resistente, un'elaborazione avanzata del segnale e moderne funzionalità di gestione dei dati, il rilevatore aiuta gli ispettori a raccogliere, gestire e condividere i dati di ispezione in modo più efficiente, mantenendo al contempo la fiducia nei risultati.
