Quale acciaio inossidabile è più adatto alle tue esigenze? Guida pratica ai gradi e alle proprietà
La composizione chimica dell'acciaio inossidabile influenza notevolmente le sue proprietà, incidendo su prestazioni, costi e durata. Comprendere i fattori chiave e verificare la corretta composizione chimica può guidarti verso la soluzione migliore per la tua specifica applicazione.
Ecco sette considerazioni fondamentali, ciascuna corredata da esempi pratici e raccomandazioni sui gradi, per aiutarti a prendere una decisione informata nella scelta dell’acciaio inossidabile più adatto alle tue esigenze:
1. Quale Resistenza deve offrire l'acciaio?
La resistenza dell'acciaio inossidabile ai fattori ambientali è una delle sue caratteristiche distintive. La resistenza alla corrosione è essenziale per applicazioni esposte ad acidi, cloruri o condizioni industriali e marine gravose. Allo stesso modo, la resistenza alle temperature—sia elevate che basse—deve essere presa in considerazione per gli ambienti estremi.
· Resistenza alla corrosione: Per gli ambienti marini, gli acciai 316, 316L, e 904L sono ideali grazie alla loro resistenza alla corrosione da vaiolatura e ai cloruri. Nell'ambito industriale, l'acciaio inossidabile duplex 2205 offre una maggiore resistenza alla corrosione e robustezza.
· Applicazioni per temperatura elevata: Gradi resistenti al calore come 310, S30815, E 446 sono comunemente utilizzati per parti di forni e scambiatori di calore.
· Ambienti criogenici: I gradi a bassa temperatura, tra cui 304LN, 316, e 904L mantengono la tenacità e la resistenza anche in condizioni di freddo estremo, rendendoli ideali per i serbatoi di stoccaggio del GNL o per le tubazioni criogeniche.
2. Quanto è importante la formabilità?
La formabilità determina la facilità con cui il materiale può essere modellato senza che si formino crepe o perda la sua integrità strutturale.
· Gradi facilmente formabili: 304, 316 e 430 sono ampiamente utilizzati per la produzione di pentole, lavelli da cucina e complessi progetti architettonici grazie alla loro eccellente formabilità.
· Applicazioni speciali: Per applicazioni che richiedono sia formabilità che una maggiore resistenza alla corrosione, 2205 e 3CR12 sono buone opzioni.
3. Il tuo acciaio richiede lavorazione meccanica?
La lavorabilità dell'acciaio inossidabile varia in base al grado e alla composizione. L'incrudimento durante la lavorazione può rappresentare una sfida, ma alcune leghe, come la 303 o la 416, includono zolfo per migliorarne la lavorabilità.
· Gradi facili da lavorare: 303 e 416 sono ideali per la produzione di componenti lavorati come viti, elementi di fissaggio e ingranaggi. Questi gradi bilanciano la lavorabilità con un'accettabile resistenza alla corrosione.
· Lavorabilità e resistenza bilanciate: 3CR12 funziona bene per nastri trasportatori e componenti minerari, dove la resistenza all'usura e la lavorabilità sono ugualmente importanti.
4. Sarà necessaria la saldatura?
La saldatura introduce rischi come la formazione di crepe e la corrosione nell'acciaio inossidabile se viene utilizzato il grado errato.
· Ideale per la saldatura: 304L e 316L sono ampiamente utilizzati per apparecchiature di grado alimentare, come serbatoi e tubazioni, grazie al loro basso contenuto di carbonio, che minimizza la corrosione intergranulare nei giunti di saldatura.
· Saldatura specializzata: Per gli impianti di lavorazione chimica, 347 (stabilizzato con niobio) offre un'eccellente resistenza alla corrosione sotto sforzo e un'elevata saldabilità.
5. L'applicazione richiede il trattamento termico?
Il trattamento termico altera le proprietà meccaniche dell'acciaio inossidabile, diventando una considerazione fondamentale per alcune applicazioni.
· Gradi temprabili: 440C e 17-4PH sono comunemente utilizzati in strumenti di precisione, come strumenti chirurgici e lame da taglio, poiché raggiungono elevata durezza e resistenza all’usura dopo il trattamento termico.
· Gradi Non Temprabili: Se si producono pannelli decorativi o rivestimenti, i gradi austenitici come 304 e 316 sono preferiti poiché mantengono la resistenza e la finitura superficiale senza richiedere indurimento.
I componenti degli ingranaggi per autoveicoli richiedono un acciaio inossidabile con proprietà che offrano un equilibrio tra resistenza alla corrosione e lavorabilità.
6. Quale resistenza deve fornire l'acciaio?
La scelta della resistenza corretta garantisce sicurezza senza costi o pesi inutili.
· Gradi ad alta resistenza: Acciai martensitici come 440C e acciai con indurimento per precipitazione come 17-4PH offrono l'elevata resistenza e durevolezza richieste per componenti aerospaziali e automobilistici.
· Resistenza e duttilità moderate: 316 e 304 sono comunemente utilizzati per applicazioni strutturali come corrimano o ponti, dove è richiesto un equilibrio tra resistenza e flessibilità.
· Doppia Resistenza Meccanica e alla Corrosione: I gradi duplex come 2205 e 2507 sono utilizzati nelle piattaforme offshore e nei serbatoi di stoccaggio chimico per la loro eccellente resistenza meccanica e alla corrosione sotto sforzo.
Le diverse leghe presentano caratteristiche fisiche distinte, come durezza, resistenza alla corrosione e resistenza, che sono influenzate da fattori quali la loro composizione chimica, la microstruttura, il trattamento termico e la presenza di elementi di lega.
Nella tabella sottostante è possibile osservare le variazioni di queste caratteristiche.
7. Come si confrontano i costi anticipati e quelli per l'intero ciclo di vita?
L'efficacia in termini di costo dell'acciaio inossidabile dipende dalla sua idoneità all'ambiente e all'applicazione.
· Elevata resistenza alla corrosione e longevità: Per gli impianti di trattamento delle acque o di desalinizzazione, 316 o 2205 possono avere costi iniziali più elevati, ma ridurre la manutenzione e la sostituzione nel tempo.
· Opzioni economicamente vantaggiose: Nelle applicazioni per interni, come i pannelli degli ascensori o le ringhiere decorative, 430 o 3CR12 offrono costi iniziali inferiori, soddisfacendo al contempo i requisiti di prestazioni.
Esempi di composizione delle classi di acciaio inossidabile e dell'effetto degli elementi di lega:
| Qualità di lega | Cromo (Cr) | Nichel (Ni) | Carbonio (C) | Molibdeno (Mo) | Manganese (Mn) | Silicio (Si) | Azoto (N) | Altri elementi |
| Effetto sull'acciaio inossidabile | Migliorare la resistenza all'ossidazione e la temprabilità | Migliorare la resistenza, la durezza e la duttilità | Migliorare la resistenza, la durezza | Migliorare la durezza, la resistenza alla temperatura elevata e la resistenza alla corrosione | Migliorare la resistenza e minimizzare l'ossidazione | Migliora resistenza, durezza e resistenza all'ossidazione | Migliora la resistenza alla corrosione, alla vaiolatura e alla fessurazione | |
| 304 | 18.0–20.0% | 8.0–10.5% | ≤≤0,08% | – | ≤≤2,0% | ≤≤0,75% | – | – |
| 316 | 16.0–18.0% | 10.0–14.0% | ≤≤ 0,08% | 2.0–3.0% | ≤≤ 2,0% | ≤≤ 0,75% | – | – |
| 310 | 24.0–26.0% | 19.0–22.0% | ≤≤0,25% | – | ≤≤2,0% | ≤≤1,50% | – | – |
| 904L | 19.0–23.0% | 23.0–28.0% | ≤≤0,02% | 4.0–5.0% | ≤≤2,0% | ≤≤1,00% | – | Rame (1,0–2,0%) |
| 2205 | 21.0–23.0% | 4.5–6.5% | ≤≤0,03% | 2.5–3.5% | ≤≤2,0% | ≤≤1,00% | 0.08–0.20% | – |
| 3CR12 | 10.5–12.5% | ≤≤1,5% | ≤≤0,03% | ≤≤0,6% | ≤≤1,5% | ≤≤1,00% | – | Fosforo (≤≤0,04%), Zolfo (≤≤0,015%) |
| 17-4PH | 15.0–17.5% | 3.0–5.0% | ≤≤0,07% | ≤≤0,50% | ≤≤1,0% | ≤≤0,50% | – | Rame (3,0–5,0%), Niobio (≤≤0,45%) |
| 303 | 17.0–19.0% | 8.0–10.0% | ≤≤0,15% | – | ≤≤2,0% | ≤≤1,00% | – | Zolfo (0,15–0,35%) |
| 416 | 12.0–14.0% | ≤≤ 1,50 % | ≤≤ 0,15% | – | ≤≤ 1,25% | ≤≤1,00% | – | Zolfo (0,15–0,35%) |
| 347 | 17.0–19.0% | 9.0–13.0% | ≤≤≤0,08% | – | ≤≤2,0% | ≤≤0,75% | – | Niobio (≤≤1,0%) |
| 430 | 16.0–18.0% | – | ≤≤0,12% | – | ≤≤1,00% | ≤≤1,00% | – | – |
| S30815 | 24.0–26.0% | 19.0–21.0% | ≤≤0,10% | 0.20–0.60% | ≤≤2,0% | ≤≤1,50% | 0.08–0.20% | – |
Semplifica la tua scelta con un'identificazione accurata del grado

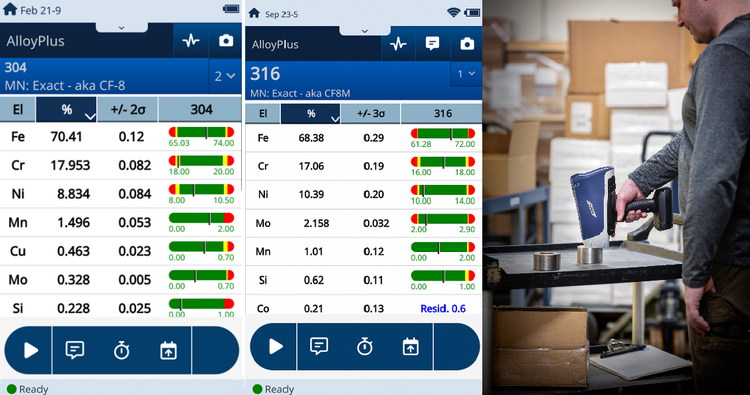

Risultati dei test sul grado dell'acciaio effettuati con l'analizzatore portatile a fluorescenza a raggi X (pXRF) Vanta
La scelta del giusto grado di acciaio inossidabile per le proprie esigenze può essere complessa, ma assicurarsi della corretta identificazione è ancora più fondamentale. Mantenere il pieno controllo sui materiali acquistati rafforza l'affidabilità e le prestazioni del prodotto, previene errori costosi e consente il rispetto degli standard qualitativi.
Gli analizzatori XRF portatili Vanta forniscono messaggi di corrispondenza di grado istantanei in tempo reale con nomi commerciali o di grado familiari, riducendo la curva di apprendimento e aumentando l’efficienza.
L’analizzatore portatile a fluorescenza X Vanta® (pXRF) può essere uno strumento prezioso per raggiungere questo obiettivo, fornendo un’identificazione precisa e non distruttiva del grado e un’analisi della composizione. Integrando la tecnologia pXRF nel tuo flusso di lavoro, puoi semplificare il processo di selezione dei materiali e aumentare la tua fiducia in ogni acquisto.
Prodotti in primo piano
XRF, Vanta, XRF portatile, acciaio inossidabile, leghe
Vladimir Vermus
Specialista commerciale di strumenti analitici
Vladimir Vermus ha una laurea presso l'Università mineraria di Mosca e dieci anni di esperienza nell'analisi mediante fluorescenza a raggi X portatile (XRF) presso Evident. Ha iniziato come ingegnere commerciale con quattro anni nelle vendite dirette, per poi gestire lo sviluppo delle vendite di strumenti analitici XRF nella Commonwealth of Independent States (CIS). Attualmente si occupa di marketing, vendite e applicazioni per analizzatori XRF in Europa, Medio Oriente e Africa (EMEA).
