Notare che la disponibilità del prodotti varia in funzione dell'area geografica. Contattare il proprio rappresentante Olympus per maggiori informazioni.
Panoramica
Caratteristiche:
- Ideale per perdite di adesione tra rivestimento e parte interna del materiale composito con struttura a nido d'ape.
- Risulta ottimale per il rilevamento di perdita di adesione in parti interne schiacciate.
- Sensibile per difetti di dimensioni più piccoli.

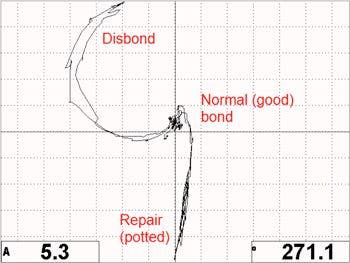

- Permette una facile identificazione di aree riparate (difetto riempito) su aree con perdite di adesione.
- Risulta ottimale per la scansione continua.
- Disponibile in diversi tipi di strutture delle sonde.
- Nessuna necessità d'uso di accoppiante.

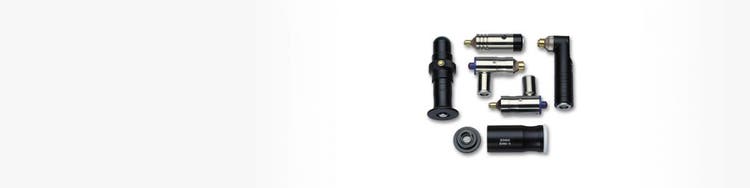

Sonde
S-MP-3
Codice ordine: 9317796
Codice fabbricante: U8010011
Specifiche tecniche
Modalità operativa: MIA
Struttura della sonda: Sonda a angolo retto, richiede BMM-H per meccanismo a molla
Piedini: Diametro di 12,7 mm
Capacità di rilevamento: Rilevamento di difetti in rivestimento di materiale composito-grafite aderente a struttura a nido d'ape di Nomex;spessore del rivestimento da 2 strati a 7 strati. Dimensione dei difetti da 25,5 mm a 50,8 mm da 2 strati a 18 strati. Dimensione dei difetti di 12,7 mm o maggiore.
Applicazioni tipiche
- Può essere usato su superfici irregolari o curve
- Risulta ottimale in punti con perdita di adesione tra il rivestimento e la parte interna, parti interne schiacciate e altri tipici difetti nell'interfaccia aderente rivestimento-parte interna.
- Risulta ottimale per una scansione continua o meccanica usando un meccanismo a molla o una pressione costante sull'estremità della sonda.
S-MP-4
Codice ordine: 9317808
Codice fabbricante: U8010015
Specifiche tecniche
Modalità operativa: MIA
Struttura della sonda: Sonda a angolo retto, richiede BMM-H per meccanismo a molla
Piedini: Diametro di 6,35 mm
Capacità di rilevamento: Rilevamento di difetti su metallo-metallo fino a uno spessore di 2 mm nell'interfaccia aderente, con dimensione del difetto di 6,35 mm o maggiore; inoltre su fibra di vetro aderente a parte interna in poliuretano, con dimensione del difetto di 12,7 mm o maggiore, e uno spessore massimo del rivestimento di 6,35 mm.
Applicazioni tipiche
- Può essere usato su superfici irregolari o curve
- Risulta ottimale in punti con perdita di adesione tra il rivestimento e la parte interna, parti interne schiacciate e altri tipici difetti nell'interfaccia aderente rivestimento-parte interna.
- Risulta ottimale per una scansione continua o meccanica usando un meccanismo a molla o una pressione costante sull'estremità della sonda.
S-MP-5
Codice ordine: 9322075
Codice fabbricante: U8770335
Specifiche tecniche
Modalità operativa: MIA
Struttura della sonda: Sonda a angolo retto, tensione regolabile del meccanismo a molla
Piedini: Diametro di 12,7 mm
Capacità di rilevamento: Regolazione interna della tensione a 3 posizioni con meccanismo a molla per assicurare una maggiore affidabilità e precisione. Ottimale specificatamente per ispezioni aree. Integra soletta anti-usura rimovibile di Delrin.
Applicazioni tipiche
- Può essere usato su superfici irregolari o curve
- Risulta ottimale in punti con perdita di adesione tra il rivestimento e la parte interna, parti interne schiacciate e altri tipici difetti nell'interfaccia aderente rivestimento-parte interna.
- Risulta ottimale per una scansione continua o meccanica usando un meccanismo a molla o una pressione costante sull'estremità della sonda.
Struttura della sonda BMM-H
Codice ordine: 9316874
Codice fabbricante: U8770417
Applicazioni tipiche
Progettato per un uso con le sonde S-MP-03 e S-MP-4 Assicura che sia applicata una pressione costante alla componente. Inoltre aumenta considerevolmente la stabilità mentre si tiene perpendicolare la sonda alla superficie di ispezione. Integra una soletta anti-usura di Teflon e un supporto della sonda con meccanismo a molla.
Modelli di sonde precedenti
S-MP-1
Codice ordine: 9317806 (8770421
Codice fabbricante: U8010013
Specifiche tecniche
Modalità operativa: MIA
Struttura della sonda: Sonda a angolo retto, senza meccanismo a molla
Piedini: Diametro di 12,7 mm
Capacità di rilevamento: Rilevamento di difetti in rivestimento di materiale composito-grafite aderente a struttura a nido d'ape.
Applicazioni tipiche
- Può essere usato su superfici irregolari o curve.
- Risulta ottimale in punti con perdita di adesione tra il rivestimento e la parte interna, parti interne schiacciate e altri tipici difetti nell'interfaccia aderente rivestimento-parte interna.
- Usato in caso di accessibilità limitata.
S-MP-2
Codice ordine: 9317807
Codice fabbricante: U8010014
Specifiche tecniche
Modalità operativa: MIA
Struttura della sonda: Sonda dritta, senza meccanismo a molla
Piedini: Diametro di 6,35 mm
Applicazioni tipiche
- Può essere usato su superfici irregolari o curve.
- Risulta ottimale in punti con perdita di adesione, parti interne schiacciate e perdite di adesione presenti all'interno delle pareti delle strutture in materiale compositi.
- Usato in caso di accessibilità limitata.
Cavi
Cavo MIA
SBM-CPM-P11
Codice fabbricante: 9117789
Numero U8: U8800058
Cavo BondMaster - Cavo da 11 pin a 11 Pin usato nelle sonde trasmissione-ricezione e MIA da 3,3 m.
