Panoramica
Caratteristiche
- Ideale per il rilevamento di perdite di adesione rivestimento-rivestimento (metallo-metallo)
- Ideale per il rilevamento della delaminazione nei materiali compositi

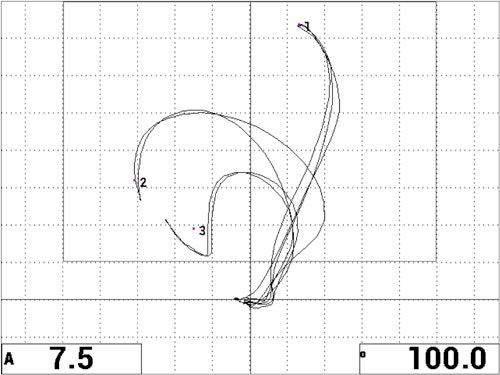

- Analisi della fase per la valutazione della posizione dei difetti o dello spessore delle componenti
- Capacità di rilevamento della corrosione tra strati
- Facilmente utilizzabile in un metodo Accettare/Rifiutare
- Disponibile con diverse frequenze delle sonde per vari spessori
- Necessario accoppiante a bassa viscosità

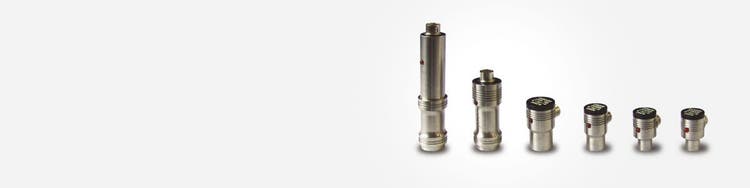

Sonde
Probes
S-PR-1
Codice fabbricante: 9317809 (U8010016)
Specifiche tecniche
Modalità operativa: Risonanza
Intervallo di frequenza: 35 kHz (+/- 5 kHz)
Estremità: Diametro del telaio di 15,9 mm (0,63 in.)
Capacità di rilevamento: Determinazione del posizionamento dei difetti in quale specifico strato per le applicazioni di rivestimento multi-strato; applicazioni per metalli o materiali compositi.
S-PR-2
Codice fabbricante: 9317810 (U8010017)
Specifiche tecniche
Modalità operativa: Risonanza
Intervallo di frequenza: 65 kHz (+/- 10 kHz)
Estremità: Diametro del telaio di 15,9 mm (0,63 in.)
Capacità di rilevamento: Determinazione del posizionamento dei difetti in quale specifico strato per le applicazioni di rivestimento multi-strato; applicazioni per metalli o materiali compositi.
S-PR-3
Codice fabbricante: 9317793 (U8010008)
Specifiche tecniche
Modalità operativa: Risonanza
Intervallo di frequenza: 110 kHz (+/- 10 kHz)
Estremità: Diametro del telaio di 15,9 mm (0,63 in.)
Capacità di rilevamento: Determinazione del posizionamento dei difetti in quale specifico strato per le applicazioni di rivestimento multi-strato; applicazioni per metalli o materiali compositi. Rilevamento di difetti di dimensioni pari o superiori a 12,7 mm (0,5 in.) in componenti con fibra di vetro aderente a parte interna in poliuretano. Spessore massimo del rivestimento di 6,35 mm (0,25 in.).
S-PR-4
Codice fabbricante: 9317794 (U8010009)
Specifiche tecniche
Modalità operativa: Risonanza
Intervallo di frequenza: 165 kHz (+/- 10 kHz)
Estremità: Diametro del telaio di 12,7 mm (0,5 in.)
Capacità di rilevamento: Determinazione del posizionamento dei difetti in quale specifico strato per le applicazioni di rivestimento multi-strato; applicazioni per metalli o materiali compositi. Rilevamento di difetti di dimensioni pari o superiori a 12,7 mm (0,5 in.) in componenti con fibra di vetro aderente a parte interna in poliuretano. Spessore massimo del rivestimento di 6,35 mm (0,25 in.).
S-PR-5
Codice fabbricante: 9317795 (U8010010)
Specifiche tecniche
Modalità operativa: Risonanza
Intervallo di frequenza: 250 kHz (+/- 10 kHz)
Estremità: Diametro del telaio di 9,5 mm (0.37 in.)
Capacità di rilevamento: Determinazione del posizionamento dei difetti in quale specifico strato per le applicazioni di rivestimento multi-strato; applicazioni per metalli o materiali compositi. Rilevamento di difetti di dimensioni pari o superiori a 12,7 mm (0,5 in.) in componenti metallo-metallo. Rilevamento di spessori da 2 mm (0,008 in.) a 25,4 mm (1 in.) nell'interfaccia di aderenza.
S-PR-6
Codice fabbricante: 9317811 (U8010018)
Specifiche tecniche
Modalità operativa: Risonanza
Intervallo di frequenza: 350 kHz (+/- 10 kHz)
Estremità: Diametro del telaio di 9,5 mm (0,37 in.)
Capacità di rilevamento: Determinazione del posizionamento dei difetti in quale specifico strato per le applicazioni di rivestimento multi-strato; Rilevamento di difetti di dimensioni pari o superiori a 12,7 mm (0,5 in.) in materiale composito-grafite: spessore del rivestimento, da 2 a 18 strati.
Cavi
Cavi di risonanza
Codice fabbricante: 9117790 (U8800059)
Cavo da 11 Pin a 6 Pin usato per sonde a risonanza
