Panoramica

Panoramica sulle nostre sonde di conduttività

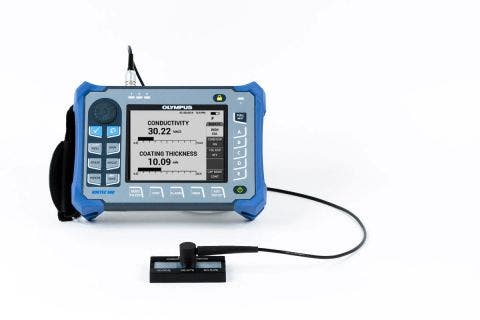

Sonde di conduttività e campioni di riferimento

Le sonde di conduttività sono progettate per la cernita di metalli non ferrosi e per determinare le condizioni dei materiali in seguito ad un trattamento termico.

Le nostre sonde di conduttività con tecnologia Powerlink sono progettate per essere usate con i seguenti modelli della serie NORTEC 600: 600C, 600S e 600D.* Questi strumenti della serie NORTEC 600 misura la conduttività e visualizza i risultati sulla schermata come %IACS o MS/m, misurando simultaneamente il rivestimento e il fattore di lift off in pollici o millimetri.

Le sonde per la conduttività sono disponibili con frequenze di 60 kHz o 480 kHz e integrano un connettore LEMO a 16 pin in grado di attivare le funzionalità Powerlink.

Informazioni sulle sonde di conduttività e sui campioni di riferimento

Le nostre sonde di conduttività utilizzano un sistema per la misura e la certificazione elettrica di metalli che opera mediante la tecnica di resistenza CC a quattro punti per i principali campioni di riferimento. Questi campioni di riferimento sono sempre conservati presso Evident e vengono certificati nuovamente a intervalli di tempo predefiniti per ottenere la conformità con la tracciabilità NIST. I principali campioni di riferimento e le componenti testate sono mantenuti in un ambiente a 20 °C (+/-10 °C), inoltre le componenti testate sono misurate mediante il metodo di trasferimento a impedenza CA. L'intero sistema è controllato mediante un computer in modo da assicurare precisione e ripetibilità.

Mediante questa tecnica dei principali campioni di riferimento, le nostre sonde di conduttività sono in grado di certificare i campioni di riferimento per la conduttività con un elevato livello di precisione:

* Non compatibile con il modello di base NORTEC 600.

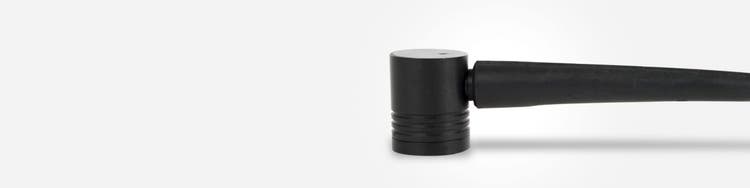

Sonde di conduttività

Tipo
Serie
Frequenza
Altezza
Lunghezza
Connettore
Codice fabbricante
Codice di riferimento
Sonde di conduttività
Impugnatura
60 kHz
19,1 mm
25,4 mm
LEMO a 16 pin
9222340
U8690027
Sonde di conduttività
Angolo retto
480 kHz
19,1 mm
25,4 mm
LEMO a 16 pin
9222341
U8690028
Sonde di conduttività
Dritto
60 kHz
7,9 mm
69,9 mm
LEMO a 16 pin
9222360
U8690029
Sonde di conduttività
Dritto
480 kHz
7,9 mm
69,9 mm
LEMO a 16 pin
9222361
U8690030

Campioni di riferimento per la conduttività

Codice fabbricante
Codice di riferimento
N°1 valore IACS % (tolleranza)
N°2 valore IACS % (tolleranza)
N°3 valore IACS % (tolleranza)
N°4 valore IACS % (tolleranza)
N°5 valore IACS % (tolleranza)
CREF2-04100
U8861784
4,6 (±0,4)
100,0 (±10)
n.a
n.a
n.a
CREF2-1742
U8861881
17,2 (±1,5)
42,7 (±4,4)
n.a
n.a
n.a
CREF2-2932
U8861830
29,3 (±3)
32,0 (±3,3)
n.a
n.a
n.a
CREF3-0129100
U8861910
1,5 (±0,1)
29,3 (±3)
100,0 (±10)
n.a
n.a
CREF3-172942
U8861675
17,2 (±1,5)
29,3 (±3)
42,7 (±4,4)
n.a
n.a
CREF3-172959
U8861822
17,2 (±1,5)
29,3 (±3)
59,9 (±6)
n.a
n.a
CREF3-294259
U8861924
29,3 (±3)
42,7 (±4,4)
59,9 (±6)
n.a
n.a
CREF4-17294259
U8861629
17,2 (±1,5)
29,3 (±3)
42,7 (±4,4)
59,9 (±6)
n.a
CREF4-17294259
U8861629
17,2 (±1,5)
29,3 (±3)
42,7 (±4,4)
59,9 (±6)
n.a
CREF4-173259100
U8861982
17,2 (±1,5)
32,0 (±3,3)
59,9 (±6)
100,0 (±10)
n.a
CREF5-01293242100
U8861902
1,5 (±0,1)
29,3 (±3)
32,0 (±3,3)
42,7 (±4,4)
100,0 (±10)
CREF5-04174559100
U8861929
4,6 (±0,4)
17,2 (±1,5)
45,7 (±4)
59,9 (±6)
100,0 (±10)
