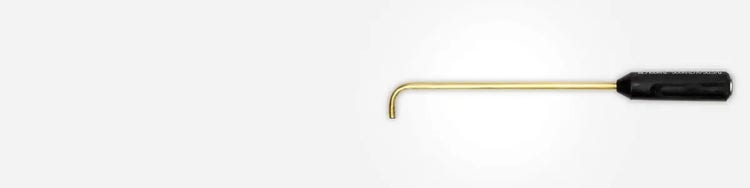

La struttura perpendicolare delle sonde superficiali a angolo retto permettono l'ispezione di aree a accessibilità limitata. Appartenente alla serie di sonde superficiali a canna rimovibili in acciaio inossidabile, queste sonde a angolo retto integrano delle bobine di ridotte dimensioni e possiedono un telaio di diametro ridotto per assicurare delle maggiori frequenze. In genere sono usate per il rilevamento di cricche superficiali.
Vantaggi
- Ottimali per difetti di ridotte dimensioni.
- Permettono di raggiungere aree non accessibili a sonde standard.
- L'estremità aiuta a ispezionare attorno ai fissaggi.
- Disponibilità della tecnologia Powerlink™.
- Ampia scelta di lunghezze e estremità.
- Disponibilità con configurazione Bridge e Reflection.
Applicazioni
- Ispezioni attraverso la vernice di fissaggi per aerei.
- Ispezione di strutture, apparecchiature e motori di aerei.
- Rilevamento attraverso la vernice di cricche da tensocorrosione nell'acciaio e nell'acciaio al carbonio.
- Ispezione di cricche superficiali di impianti per la produzione e il trasporto.
Queste sonde sono compatibili con il NORTEC 600
Gli strumenti di rilevamento di difetti eddy current della serie NORTEC 600 integrano una gamma completa di funzionalità come delle bobine di automatico bilanciamento interno e un connettore d'uscita VGA. I diversi modelli includono inoltre delle funzionalità come misura della conduttività e dello spessore di rivestimento, la compatibilità con gli scanner rotanti e la doppia frequenza.
Sonde di tipo Bridge assoluto
Sonde di tipo Bridge assoluto
- Le bobine di riferimento interne assicurano l'ottimale corrispondenza con la bobina di ispezione quando si usa un connettore Triax (Fischer™*) o Powerlink™.
- Bobina schermata per una maggiore risoluzione.
- Rilevamento di cricche in tutte le direzioni.
- Tipo di sonda in genere usata a livello globale.
- Opzione conveniente.
Come illustrato le sonde di tipo bridge assoluto Olympus assicurano un segnale chiaro e forte.
* All brands are trademarks or registered trademarks of their respective owners and third-party entities.
Reflection assoluto
Sonde di tipo Reflection
Also known as send-receive or driver-pickup probes
- onosciute anche come sonde trasmissione-ricezione o driver-pickup.
- Forniscono una risposta simile alla sonda Bridge assoluto.
- Disponibili con bobine di tipo trasmittente (driver) e ricevente (pickup) sovrapposta o concentrica.
- Permettono il rilevamento di cricche in tutte le direzioni.
- Tolleranza alle variazioni di temperatura.
- Operatività a ampio intervallo di frequenza.
Come illustrato le sonde di tipo reflection assoluto Evident assicurano un segnale chiaro e forte.
Bridge differenziale
Sonda Bridge differenziale
- Ottimali per difetti di ridotte dimensioni come cricche da sollecitazione.
- Sensibilità direzionale.
Come illustrato le sonde di tipo bridge differenziale Olympus assicurano un segnale chiaro e forte.
