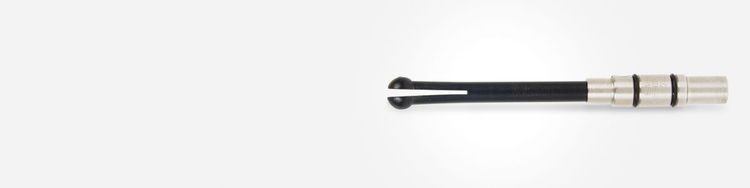

Le sonde per scanner rotanti sono usati con dispositivi meccanici per la rotazione automatica della sonda nel foro. Le sonde utilizzano le bobine Reflection differenziale con delle tipiche frequenze operative da 100 kHz a 2 MHz. Possiedono delle tolleranze strette e sono altamente affidabili.
Le sonde per scanner rotanti sono disponibili in diversi diametri e stili per funzionare con gli scanner rotanti Olympus. Le sonde della serie SPO-5965 e SUB integrano un connettore Fischer a 4 pin mentre la serie SPO-3564 integra il connettore LEMO a 4 pin.
Le sonde elencate in questa pagina sono progettate per essere resistenti e praticamente indistruttibili quando cadono o si espandono. Le estremità delle sonde sono in plastica flessibile che si comprime automaticamente alle dimensioni originali in seguito alla loro espansione necessaria per adattarsi all'interno di fori di bulloni di maggiori dimensioni (riferirsi al seguente schema per consultare gli intervalli delle dimensioni dei fori). Il vantaggio di queste estremità flessibile consiste nel fatto che non è necessario effettuare una regolazione manuale supplementare alla sonda in seguito all'allargamento del diametro di un foro per bullone.
Le sonde per gli scanner rotanti usano un tipo di bobina Reflection differenziale con un intervallo compreso tra 200 kHz e 3 MHz. Sono ottimali per strutture in alluminio e materiali a bassa conduttività.
Connettore Fischer
Connettore LEMO
SPO-5965*
Serie SUB*
SPO-3564**
Intervalli delle dimensioni dei fori
mm (in.)
Codice fabbricante
Codice di riferimento
Codice fabbricante
Codice di riferimento
Lunghezza operativa
mm (in.)
Codice fabbricante
Codice di riferimento
Lunghezza operativa
mm (in.)
Da 3,2 a 3,9 (da 0,125 a 0,156)
9230531
U8610280
SUB-8-10
U8600494
44.0 (1.75)
9230784
U8614109
28.0 (1.10)
Da 3,9 a 4,7 (da 0,156 a 0,187)
9230061
U8610267
SUB-10-12
U8600481
44.0 (1.75)
9230078
U8614059
28.0 (1.10)
Da 4,7 a 5,5 (da 0,187 a 0,218)
9219979
U8610231
SUB12-14
U8600482
44.0 (1.75)
9217153
U8614091
28.0 (1.10)
Da 5,5 a 6,5 (da 0,218 a 0,250)
9219980
U8610232
SUB-14-16
U8600483
50.8 (2.00)
9217154
U8614092
28.0 (1.10)
Da 6,5 a 7,1 (da 0,250 a 0,281)
9219981
U8610233
SUB-16-18
U8600484
50.8 (2.00)
9217155
U8614093
28.0 (1.10)
Da 7,1 a 7,9 (da 0,281 a 0,312)
9219982
U8610234
SUB-18-20
U8600485
50.8 (2.00)
9217156
U8614094
38.0 (1.50)
Da 7,9 a 9,5 (da 0,312 a 0,375)
9219983
U8610235
SUB-20-24
U8600486
50.8 (2.00)
9217157
U8614095
38.0 (1.50)
Da 9,5 a 11,0 (da 0,375 a 0,437)
9219978
U8610230
SUB-24-28
U8600487
50.8 (2.00)
9217158
U8614096
38.0 (1.50)
Da 11,0 a 12,7 (da 0,437 a 0,500)
9219984
U8610236
SUB-28-32
U8600488
50.8 (2.00)
9217159
U8614097
38.0 (1.50)
Da 12,7 a 14,3 (da 0,500 a 0,562)
9219985
U8610237
SUB-32-36
U8600489
50.8 (2.00)
9217160
U8614098
38.0 (1.50)
Da 14,3 a 15,9 (da 0,562 a 0,625)
9230156
U8610252
SUB-36-40
U8600490
50.8 (2.00)
9218785
U8614099
38.0 (1.50)
Da 15,9 a 17,4 (da 0,625 a 0,687)
9230157
U8610253
SUB-40-44
U8600491
50.8 (2.00)
9218786
U8614100
38.0 (1.50)
Da 17,4 a 19,0 (da 0,687 a 0,750)
9230158
U8610254
SUB-44-48
U8600492
50.8 (2.00)
9218787
U8614101
38.0 (1.50)
* Per un uso con gli scanner MiniMite Fischer, Spitfire e altri scanner "Universali".
** Per un uso con gli scanner MiniMite LEMO, RA19 e RA2000.
