Le sonde scorrevoli sono progettate specificatamente per ispezionare le file di fissaggi. Funzionano in modalità reflection (bobine trasmissione/ricezione) e sono usate per il rilevamento di difetti sulla superficie o in prossimità della superficie.
Le sonde scorrevoli sono disponibili in due diverse tipologie:
- Tipologia regolabile: Include dei distanziali, che permettono alla sonda di essere regolata per adattarsi a diverse dimensioni di fissaggi, e dei connettori Microdot.
- Tipologia fissa: In grado di rilevare lo stesso tipo di difetti rispetto a quelle regolabili ma in genere sono caratterizzate da procedura specifica a causa delle dimensioni delle bobine e dell'intervallo di frequenza.
Le versioni fisse includono in genere il connettore Fischer/LEMO Triax e il loro lato inferiore è sollevato per permettere alla sonda di scorrere agevolmente sopra le teste dei fissaggi.
Sonda regolabile
Tipo
Serie
Intervallo di frequenza
Altezza
Lunghezza
Larghezza
Connettore
Codice fabbricante
Codice di riferimento
Sonda scorrevole
Sonda regolabile
100 Hz - 5 kHz
25,4 mm (1,00 in.)
85,1 mm (3,35 in.)
19,1 mm (0,75 in.)
(2) Microdot a 1 pin
LTW0419-1
U8633025
Sonda scorrevole
Sonda regolabile
500 Hz - 10 kHz
25,4 mm (1,00 in.)
44,7 mm (1,76 in.)
25,4 mm (1,00 in.)
(2) Microdot a 1 pin
LTW2018-1
U8633056
Sonda scorrevole
Sonda regolabile
500 Hz - 10 kHz
25,4 mm (1,00 in.)
44,5 mm (1,75 in.)
25,4 mm (1,00 in.)
(2) Microdot a 1 pin
LTW0423-1
U8690009
Sonda scorrevole
Sonda regolabile
1 kHz - 20 kHz
25,4 mm (1,00 in.)
25,4 mm (1,00 in.)
25,4 mm (1,00 in.)
(2) Microdot a 1 pin
LTW5010-1
U8690010
Sonda scorrevole
Sonda regolabile
5 kHz - 100 kHz
25,4 mm (1,00 in.)
38,1 mm (1,5 in.)
19,1 mm (0,75 in.)
(2) Microdot a 1 pin
LTW1022
U8633026
Sonda fissa
Tipo
Serie
Intervallo di frequenza
Altezza
Lunghezza
Larghezza
Connettore
Codice fabbricante
Codice di riferimento
Sonda scorrevole
Sonda fissa
1 kHz - 100 kHz
25,4 mm (1,00 in.)
38,1 mm (1,5 in.)
20,3 mm (0,80 in.)
Triax Fischer/LEMO

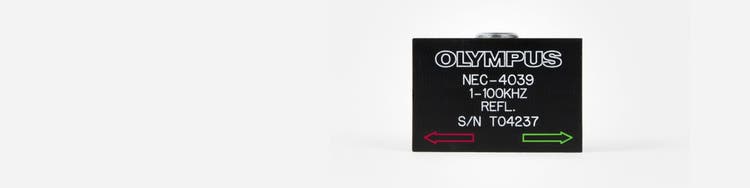

NEC-4039
U8636053
Sonda scorrevole
Sonda fissa
1 kHz - 100 kHz
25,4 mm
38,1 mm (1,5 in.)
20,3 mm (0,80 in.)
Microdot a 2 pin
NEC-4039-1
U8636054
Sonda scorrevole
Sonda fissa
1 kHz - 100 kHz
25,4 mm
38,1 mm (1,5 in.)
20,3 mm (0,80 in.)
Fischer a 4 pin
NEC-4039-2
U8636055
Sonda scorrevole
Sonda fissa
1 kHz - 100 kHz
25,4 mm (1,00 in.)
38,1 mm (1,5 in.)
20,3 mm (0,80 in.)
(2) Microdot a 1 pin
NEC-4039-3
U8629545
Sonda scorrevole
Sonda fissa
1 kHz - 100 kHz
38,1 mm (1,5 in.)
58,4 mm (2,3 in.)
30,4 mm (1,2 in.)
LEMO a 7 pin
NEC-4039-7L
U8633027
