Panoramica

Le sonde puntuali sono usate per la ricerca di difetti superficiali e sotto-superficiali. Disponibili in un'ampia gamma d frequenze, i loro diametri sono in genere sufficientemente ampi per adattarsi a frequenze minori o per scansionare aree ampie. Visto che le sonde puntuali possiedono delle bobine di ampio diametro, risultano maggiori le dimensioni del difetto rilevabile, le quali sono equivalenti a metà del diametro della sonda.

Le sonde superficiali rimovibili sono disponibili in diversi diametri e intervalli di frequenza. Sono schermate per fornire la massima sensibilità e sono usate per il rilevamento delle cricche, le misure di spessore, la misura di conduttività e la misura dello spessore del rivestimento.e Queste sonde includono un connettore Triax Fischer/LEMO o Powerlink™ LEMO a 7 pin a sgancio rapido.

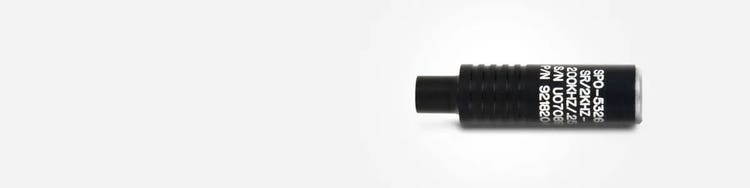

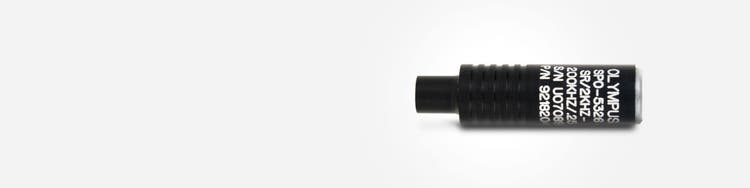

Le sonde per la corrosione (serie SPO-532x) sono specificatamente bilanciate per rilevare la perdita di materiale nelle strutture in alluminio e sono configurate con bobine Reflection assolute.

Bridge standard

Tipo
Serie
Frequenza
Diametro
Connettore
Codice fabbricante
Codice di riferimento
Sonde puntuali
Bridge standard
5 kHz - 100 kHz
6,3 mm (0,25 in.)
Triax Fischer/LEMO
9213546
U8623001
Sonde puntuali
Bridge standard
100 kHz - 500 kHz
6,3 mm (0,25 in.)
Triax Fischer/LEMO
9216541
U8623011
Sonde puntuali
Bridge standard
1 kHz - 50 kHz
7,9 mm (0,31 in.)
Triax Fischer/LEMO
9213012
U8630003
Sonde puntuali
Bridge standard
500 Hz - 40 kHz
11,2 mm (0,44 in.)
Triax Fischer/LEMO
9213547
U8623002
Sonde puntuali
Bridge standard
400 Hz - 30 kHz
12,7 mm (0,50 in.)
Triax Fischer/LEMO
9219548
U8629536
Sonde puntuali
Bridge standard
300 Hz - 10 kHz
15,7 mm (0,62 in.)
Triax Fischer/LEMO
9213011
U8630002
Sonde puntuali
Bridge standard
100 Hz - 2 kHz
19,0 mm (0,75 in.)
Triax Fischer/LEMO
9213549
U8623004
Sonde puntuali
Bridge standard
5 kHz - 100 kHz
6,3 mm (0,25 in.)
Powerlink™ / 7-Pin LEMO
9222196
U8626007
Sonde puntuali
Bridge standard
1 kHz - 50 kHz
7,9 mm (0,31 in.)
Powerlink™ / 7-Pin LEMO
9222161
U8626004
Sonde puntuali
Bridge standard
500 Hz - 40 kHz
11,2 mm (0,44 in.)
Powerlink™ / 7-Pin LEMO
9222456
U8626012
Sonde puntuali
Bridge standard
400 Hz - 30 kHz
12,7 mm (0,50 in.)
Powerlink™ / 7-Pin LEMO
9222457
U8629298
Sonde puntuali
Bridge standard
300 Hz - 10 kHz
15,7 mm (0,62 in.)
Powerlink™ / 7-Pin LEMO
9222193
U8626006
Sonde puntuali
Bridge standard
100 Hz - 2 kHz
19,0 mm (0,75 in.)
Powerlink™ / 7-Pin LEMO
9222192
U8626005

Standard Reflection

Tipo
Serie
Frequenza
Diametro
Connettore
Codice fabbricante
Codice di riferimento
Sonde puntuali
Standard Reflection
2 kHz - 200 kHz
6,3 mm (0,25 in.)
Triax Fischer/LEMO
9213550
U8623005
Sonde puntuali
Standard Reflection
2 kHz - 200 kHz
6,3 mm (0,25 in.)
Triax Fischer/LEMO
9213550
U8623005
Sonde puntuali
Standard Reflection
700 Hz - 80 kHz
7,9 mm (0,31 in.)
Triax Fischer/LEMO
9213551
U8623006
Sonde puntuali
Standard Reflection
400 Hz - 60 kHz
11,2 mm (0,44 in.)
Triax Fischer/LEMO
9213552
U8623007
Sonde puntuali
Standard Reflection
300 Hz - 40 kHz
12,7 mm (0,50 in.)
Triax Fischer/LEMO
9213553
U8623008
Sonde puntuali
Standard Reflection
100 Hz - 20 kHz
15,7 mm (0,62 in.)
Triax Fischer/LEMO
9213554
U8623009
Sonde puntuali
Standard Reflection
100 Hz - 5 kHz
19,0 mm (0,75 in.)
Triax Fischer/LEMO
9213555
U8623010
Sonde puntuali
Standard Reflection
2 kHz - 200 kHz
6,3 mm (0,25 in.)
Powerlink™ / LEMO a 7 pin
9222201
U8626011
Sonde puntuali
Standard Reflection
700 Hz - 80 kHz
7,9 mm (0,31 in.)
Powerlink™ / LEMO a 7 pin
9222200
U8626010
Sonde puntuali
Standard Reflection
400 Hz - 60 kHz
11,2 mm (0,44 in.)
Powerlink™ / LEMO a 7 pin
9222199
U8626009
Sonde puntuali
Standard Reflection
300 Hz - 40 kHz
12,7 mm (0,50 in.)
Powerlink™ / LEMO a 7 pin
9222198
U8626008
Sonde puntuali
Standard Reflection
100 Hz - 20 kHz
15,7 mm (0,62 in.)
Powerlink™ / LEMO a 7 pin
9222160
U8626003
Sonde puntuali
Standard Reflection
100 Hz - 5 kHz
19,0 mm (0,75 in.)
Powerlink™ / LEMO a 7 pin
9222458
U8626013

Sonde per la corrosione

Tipo
Serie
Frequenza
Diametro
Connettore
Codice fabbricante
Codice di riferimento
Sonde puntuali
Sonde per la corrosione
2 kHz - 200 kHz
6,3 mm (0,25 in.)
Triax Fischer/LEMO
9218204
U8629537
Sonde puntuali
Sonde per la corrosione
700 Hz - 80 kHz
7,9 mm (0,31 in.)
Triax Fischer/LEMO
9217896
U8633004
Sonde puntuali
Sonde per la corrosione
500 Hz - 60 kHz
11,2 mm (0,44 in.)
Triax Fischer/LEMO
9218108
U8633005
Sonde puntuali
Sonde per la corrosione
300 Hz - 40 kHz
12,7 mm (0,50 in.)
Triax Fischer/LEMO
9218203
U8629128
Sonde puntuali
Sonde per la corrosione
2 kHz - 200 kHz
6,3 mm (0,25 in.)
Powerlink™ / LEMO a 7 pin
9230395
U8629538
Sonde puntuali
Sonde per la corrosione
700 Hz - 80 kHz
7,9 mm (0,31 in.)
Powerlink™ / LEMO a 7 pin
9222343
U8633012
Sonde puntuali
Sonde per la corrosione
500 Hz - 60 kHz
11,2 mm (0,44 in.)
Powerlink™ / LEMO a 7 pin
9230403
U8629157
Sonde puntuali
Sonde per la corrosione
300 Hz - 40 kHz
12,7 mm (0,50 in.)
Powerlink™ / LEMO a 7 pin
9230404
U8633001
