Sonde per saldature
Soluzioni NDT
Panoramica

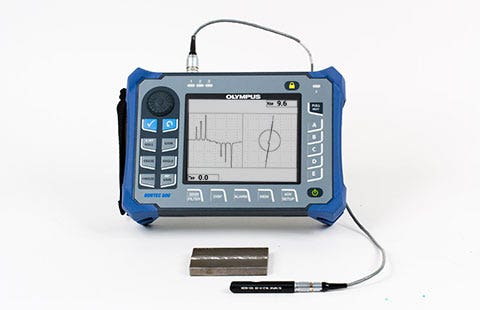

Le sonde per saldature forniscono un metodo conveniente per ispezionare saldature ferrose in servizio. Questo metodo di ispezione rappresenta un'alternativa pratica e non pericolosa rispetto all'ispezione magnetoscopica, in quanto non richiede la rimozione di rivestimenti come la vernice o l'ossidazione. Le sonde per saldature assicurano una sensibilità per difetti con orientazione variabile e possono inoltre essere usate come sonda superficiale generica su qualunque materiale ferroso.
Sonde
Tipo
Serie
Frequenza
Diametro estremità
Lunghezza totale
Connettore
Codice fabbricante
Codice di riferimento
Sonda per saldature
Sonda per saldature dritta
100 kHz - 600 kHz
5,0 mm (0,196 in.)
6,1 mm (2,4 in.)
LEMO a 4 pin
WLD-5-63
U8690018
Sonda per saldature
Sonda per saldature dritta
100 kHz - 600 kHz
8,0 mm (0,314 in.)
5,5 mm (2,16 in.)
LEMO a 4 pin

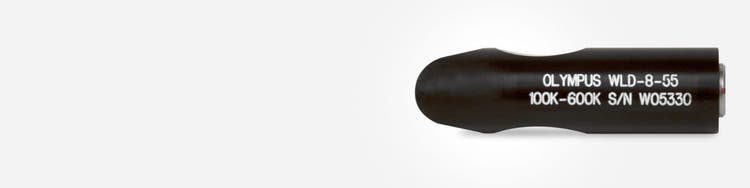

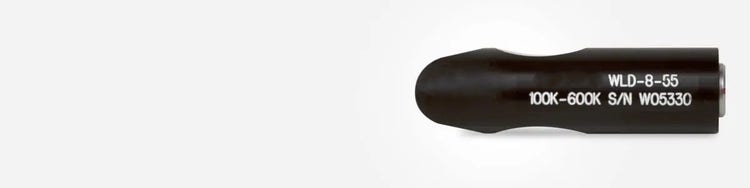

WLD-8-55
U8690019
Sonda per saldature
Sonda per saldature a angolo retto
100 kHz - 600 kHz
5,0 mm (0,196 in.)
5,0 mm (1,96 in.)
LEMO a 4 pin
WLD901-5-50
U8690022
Sonda per saldature
Sonda per saldature a angolo retto
100 kHz - 600 kHz
8,0 mm (0,314 in.)
5,0 mm (1,96 in.)
LEMO a 4 pin
WLD901-8-50
U8690023
Sonda per saldature
Sonda per spessore di vernice
100 kHz - 600 kHz
6,35 mm (0,25 in.)
10,1 mm (4,0 in.)
LEMO a 4 pin
NEC-2236
U8690035
Sonda per saldature
Sonda per saldature dritta
100 kHz - 600 kHz
5,0 mm (0,196 in.)
6,1 mm (2,4 in.)
Powerlink™ / LEMO a 7 pin
9403362
U8629270
Sonda per saldature
Sonda per saldature dritta
100 kHz - 600 kHz
8,0 mm (0,314 in.)
5,5 mm (2,16 in.)
Powerlink™ / LEMO a 7 pin
9403356
U8690033
Sonda per saldature
Sonda per saldature a angolo retto
100 kHz - 600 kHz
5,0 mm (0,196 in.)
5,0 mm (1,96 in.)
Powerlink™ / LEMO a 7 pin
9403373
U8629539
Sonda per saldature
Sonda per saldature a angolo retto
100 kHz - 600 kHz
8,0 mm (0,314 in.)
5,0 mm (1,96 in.)
Powerlink™ / LEMO a 7 pin
9403374
U8690038
Sonda per saldature
NECP-1152 SS W/estremità della sonda a 45°
Da 100 kHz a 1 MHz
7,9 mm (0,312 in.)
14,0 mm (5,5 in.)
Powerlink™ /LEMO a 7 pin
9231109
U8629540
Sonda per saldature
Sonda per saldature dritta SPO-4376
Da 100 kHz a 1 MHz
8,3 mm (0,330 in.)
8,2 mm (3,25 in.)
Powerlink™ / LEMO a 7 pin
SPO-4376L
U8629541
Sonda per saldature
Sonda per spessore di vernice
100 kHz - 600 kHz
6,35 mm (0,25 in.)
10,1 mm (4,0 in.)
Powerlink™ / LEMO a 7 pin
9403361
U8629269
Sonda per saldature
Sonda per saldature dritta
100 kHz - 600 kHz
5,0 mm (0,196 in.)
6,1 mm (2,4 in.)
Triax Fischer/LEMO
WLD-5-63-TF
U8690046
Sonda per saldature
Sonda per saldature dritta
100 kHz - 600 kHz
8,0 mm (0,314 in.)
5,5 mm (2,16 in.)
Triax Fischer/LEMO
WLD-8-55-TF
U8690047
Sonda per saldature
Sonda per saldature a angolo retto
100 kHz - 600 kHz
5,0 mm (0,196 in.)
5,0 mm (1,96 in.)
Triax Fischer/LEMO
WLD901-5-50-TF
U8629542
Sonda per saldature
Sonda per saldature a angolo retto
100 kHz - 600 kHz
8,0 mm (0,314 in.)
5,0 mm (1,96 in.)
Triax Fischer/LEMO
WLD901-8-50-TF
U8690048
Sonda per saldature
NECP-1152 SS W/estremità della sonda a 45°
Da 100 kHz a 1 MHz
7,9 mm (0,312 in.)
14,0 mm (5,5 in.)
Triax Fischer/LEMO
9231110
U8629184
Sonda per saldature
Sonda per saldature dritta SPO-4376
Da 100 kHz a 1 MHz
8,3 mm (0,330 in.)
8,2 mm (3,25 in.)
Triax Fischer/LEMO
9218631
U8629543
Sonda per saldature
Sonda per spessore di vernice
100 kHz - 600 kHz
6,35 mm (0,25 in.)
10,1 mm (4,0 in.)
Triax Fischer/LEMO
NEC-2236-TF
U8629544
