Panoramica
Vantaggi delle sonde Dual Linear Array™ e Dual Matrix Array™
- Capacità di trasmettere e ricevere onde longitudinali nei materiali con granulosità
- Aumento della penetrazione nell'acciaio inossidabile, inclusa l'austenite, le leghe resistenti alla corrosione e le saldature eterogenee
- Eccellente rapporto segnale-rumore
- Le frequenze più alte e gli elementi di dimensioni più ridotte assicurano vantaggi per le applicazioni che richiedono il rilevamento di indicazioni molto piccole

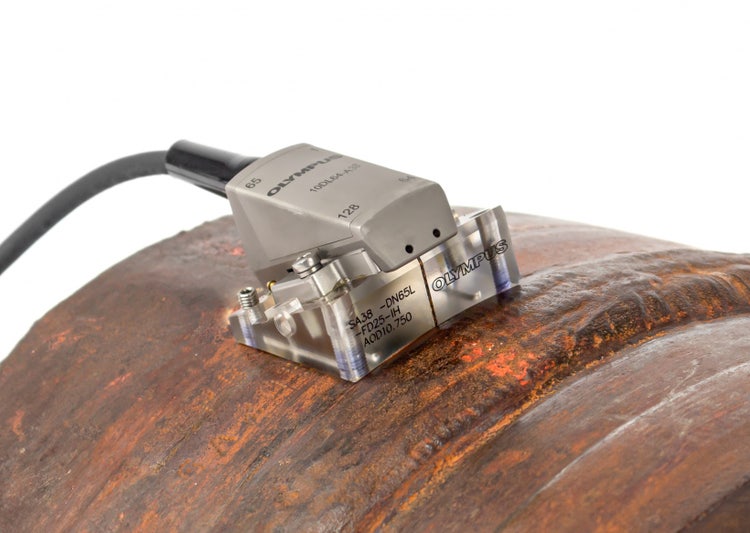

Sonde A28 e A38 Dual Linear Array (DLA)
- Sonde a alta frequenza (fino a 10 MHz) per applicazioni con esigenze di alta sensibilità (come HTHA, alterazioni da creeping e SOHIC)
- Array con elementi di ridotte dimensioni Dual 32 (A28) o 64 (A38) per un'ampia copertura attraverso un formato compatto
- Serie di zoccoli per diametri esterni di tubazioni pari o superiori a 114,3 mm (4,5 in.)
- Serie di zoccoli con angoli di tetto in grado di permettere una focalizzazione passiva per profondità comprese tra 4 mm e 95 mm (da 0,16 in. a 3,74 in.)
- Compatibile con il supporto universale e gli scanner ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER e SteerROVER

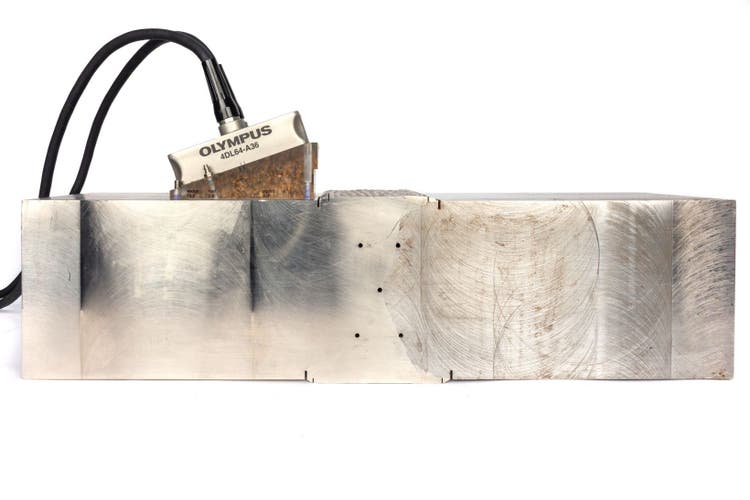

Sonde A26 e A36 Dual Linear Array (DLA)
- Applicazioni per saldature di acciaio inossidabile (austenitiche, saldature eterogenee, placcature, ecc.)
- Tubazioni spesse (40 mm–80 mm [1,6 in.-3,1 in.]) con sonda dual linear A26 dual a 32 elementi
- Tubazioni di spessore supplementare (pari e superiore a 80 mm [3.1 in.]) con la sonda dual linear A36 a 64 elementi
- Serie di zoccoli per tubazioni di diametro esterno pari o superiore a 219 mm (8,625 in.)
- Compatibile con il supporto universale e gli scanner ChainSCANNER e VersaMOUSE

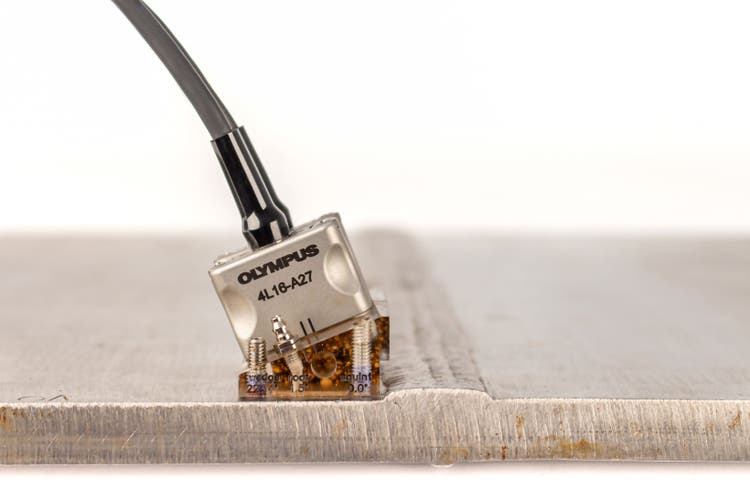

Sonda Dual Matrix Array A27 a 32 elementi (16×2)
- Applicazioni per saldature di acciaio inossidabile (austenitiche, saldature eterogenee, placcature, ecc.)
- Spessori di tubazioni a intervallo medio
- Serie di zoccoli per tubazioni di diametro esterno pari o superiore a 114,3 mm (4,5 in.)
- Compatibile con il supporto universale e gli scanner ChainSCANNER e VersaMOUSE

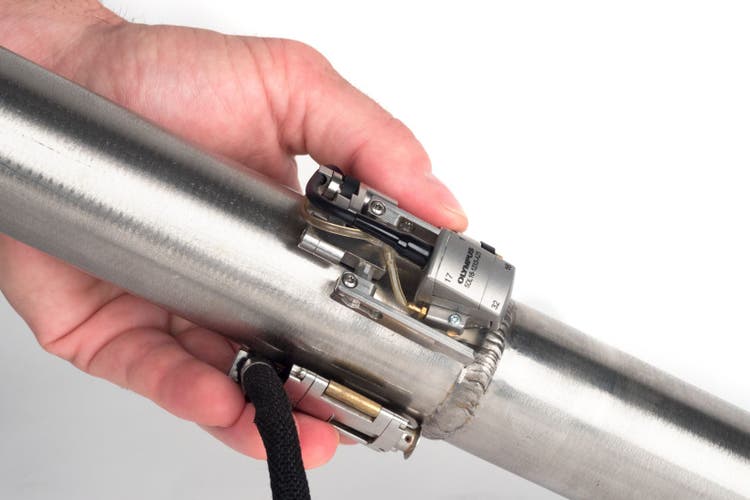

Sonda Dual Linear Array A25 a 16 elementi
- Applicazioni per saldature di acciaio inossidabile (austenitiche, saldature eterogenee, placcature, ecc.)
- Tubazioni con parete sottile (profondità focale passiva di circa 6 mm [0.23 in.])
- Serie di zoccoli per tubazioni di diametro compreso tra 25,4 mm (1 in.) e 114,3 mm (4,5 in.)
- Compatibile con lo scanner COBRA™
Specifiche tecniche
Specifiche e dimensioni delle sonde phased array
| codice dell'articolo | Codice di riferimento | Frequenza (MHz) |
Configurazione | Numero totale di elementi | Passo (mm) |
Dimensioni dell'elemento in altezza (mm)) | Apertura attiva (mm) | Dimensioni esterne mm (in.) |
||
| Lunghezza | Larghezza | Altezza | ||||||||
| 2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 elementi ognuna) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98) |
| 5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 elementi ognuna) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71) |
| 2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 elementi ognuna) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 elementi ognuna) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 elementi ognuna) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79) |
| 10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 elementi ognuna) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96) |
| 2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 elementi ognuna) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 elementi ognuna) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 elementi ognuna) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11) |
Risorse
Note delle applicazioni
Ispezione di scrubber per ammoniaca in plastica rinforzata in fibra di vetro (FRP - fiberglass reinforced plastic) mediante una sonda Dual Matrix Array
/it/applications/inspecting-fiberglass-reinforced-plastic
Ispezione di saldature eterogenee di elevato spessore di 95 mm mediante la sonda Dual Linear Array™ (DLA) A26
/it/applications/inspecting-a-95-mm-thick-dissimilar-weld-using-the-a26-dual-linear-array-dla-probe
Ispezione di tubazioni in acciaio austenitico di diametro ridotto mediante una sonda Dual Linear Array™ (DLA)
/it/applications/small-diameter-pipe-inspection
Easy Ultrasonic Phased Array Inspection of Corrosion - Resistant Alloys and Dissimilar Weld Materials
/it/applications/easy-ultrasonic-phased-array-inspection-of-corrosion-resistant-alloys-and-dissimilar-weld-materials
Webinar

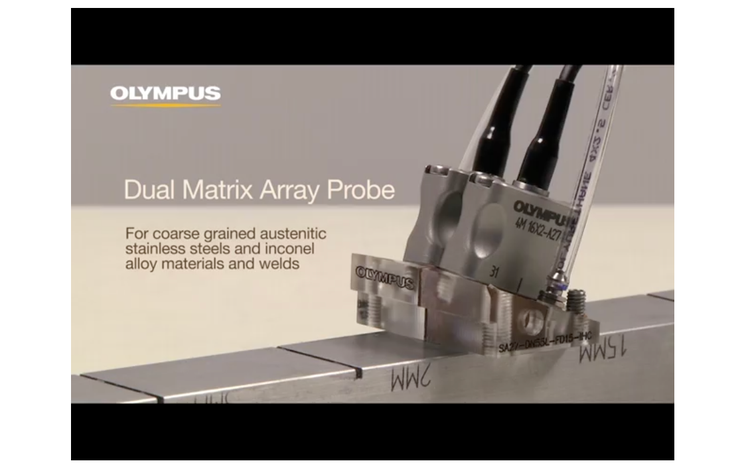

Setup and Use of Olympus Dual Matrix Array Probes with OmniScan MX2 Flaw Detector – Getting Started
