Panoramica

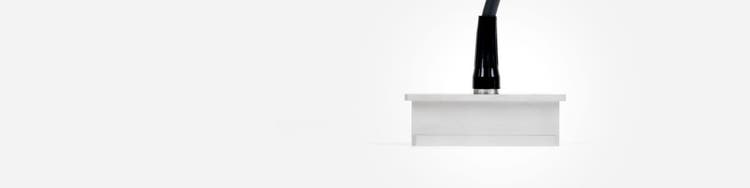

Le sonde ad immersione vengono progettate per essere usate con uno zoccolo d'acqua o con una vasca di immersione nel quale la componente da ispezionare viene immersa parzialmente o completamente. Includono delle sonde ad onde longitudinali che possono essere configurate per delle ispezioni ad onde trasversali rifratte mediante uno zoccolo di Rexolite.
Vantaggi
- L'impedenza acustica corrisponde a quella dell'acqua
- La struttura permette di adattarsi agli zoccoli d'acqua per semplificare l'accoppiamento su numerose superfici e per ottenere un percorso d'acqua regolabile, quando la componente da ispezionare non può essere immersa in una vasca).
- La scansione lineare permette la copertura da 30 mm a 90 mm su una linea, con una precisione molto alta.
- Telaio in acciaio inossidabile resistente alla corrosione
- Resistente all'acqua fino ad una profondità di 1 m
Applicazioni tipiche
- Ispezione di componenti laminari sottili o tubazioni (acciaio, alluminio o altri materiali)
- Ispezione di materiali compositi per delaminazioni, perdite di adesione, ecc.
- Misure di spessore in linea
- Scansione automatizzata
Dimensioni e specifiche delle sonde
Codice fabbricante
Codice di riferimento
Frequenza
(MHz)
(MHz)
Numero di elementi
Passo
(mm)
(mm)
Apertura attiva
(mm)
(mm)
Altezza
(mm)
(mm)
Dimensioni esterne
mm (in.)
mm (in.)
Lungh.
Largh.
Altez.
5L64-I1
U8330323
5,0
64
0,60
38,4
10,0
50 (1.97)
19 (0.75)
25 (0.98)
10L64-I1
U8330012
10,0
64
0,50
32,0
7,0
50 (1.97)
19 (0.75)
25 (0.98)
5L128-I2
U8330031
5,0
128
0,60
76,8
10,0
83 (3.27)
21 (0.83)
35 (1.38)
10L128-I2
U8330004
10,0
128
0,50
64,0
7,0
83 (3.27)
21 (0.83)
35 (1.38)
2.25L128-I3
U8330351
2,25
128
0,75
96,0
12,0
102 (4.02)
21 (0.83)
35 (1.38)
5L128-I3
U8330379
5,0
128
0,75
96,0
10,0
102 (4.02)
21 (0.83)
35 (1.38)
7.5L60-I4
U8330955
7,5
64
1,0
64,0
7,0
73 (2.87)
24 (0.94)
25 (0.98)
Queste sonde sono dotate di serie di un connettore OmniScan® e di un cavo da 2,5 m. È possibile preparare le sonde con altri connettori e lunghezze di cavi.
