Panoramica
La nostra serie di sonde A24 per le ispezioni manuali a contatto integrano un design del telaio ergonomico, una membrana sostituibile e un'ampia apertura quadrata per un utilizzo in diverse applicazioni. La membrana di spessore pari a 0,5 mm semplifica la verifica dell'accoppiamento, facilita lo scorrimento regolare su superfici irregolari e risulta resistente all'usura.
Caratteristiche della sonda

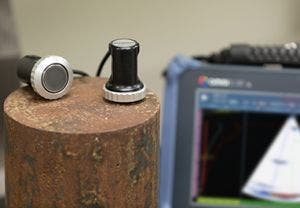

Serie Atlas A24
- Lunga durata di vita: la possibilità di sostituzione della membrana protettiva prolunga la vita della sonda
- Versatile: Ispezione longitudinale a 0° con orientazione variabile tra +30° e -30°
- Copertura di un intervallo di spessori: Disponibile nella versione da 2,0 e 4,0 MHz.
- Stile del telaio abituale: telaio della serie Atlas con tecnologia phased array
- Ideale per l'ispezione:
- Perni e bulloni per ponti
- Componenti fucinate
Informazioni per l'ordine delle sonde
| Codice fabbricante | Codice di riferimento | Frequenza (MHz) |
Numero di elementi | Passo (mm) |
Apertura attiva (mm) |
Altezza (mm) |
Lunghezza del cavo mm |
Angolo di rifrazione nominale del fascio nell'acciaio |
| 2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | Onda trasversale a 58° |
| 4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | Onda trasversale a 58° |
| 2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | Onda longitudinale a 0° |
| 4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | Onda longitudinale a 0° |
Accessori
Codice fabbricante
Codice di riferimento
Descrizione
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020
Q3300931
Membrane protettive per il telaio A24, spessore di 0,5 mm (0,02 in.) e confezione da 12 dischi trasparenti di uretano
MRN-24
U8770389
Anello di bloccaggio della membrana protettiva
