Vantaggi
- Progettato per l'ottimizzazione ispettiva delle saldature.
- Eccellenti performance rapporto segnale-rumore.
- Ampio intervallo di misura.
- Nuovo concetto dello zoccolo con miglioramento dell'accoppiamento nel pezzo da ispezionare.
- Acusticamente corrispondente alla Rexolite.
Applicazioni tipiche

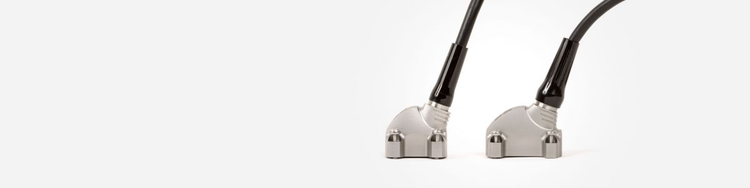

Sonde A31 e A32
- Ispezione manuale o automatizzata di saldature di spessore compreso tra 3 mm e 60 mm mediante i fasci angolari.
- Zoccoli progettati in maniera innovativa per le onde trasversali e le onde longitudinali.
Dimensioni e specifiche delle sonde
Codice fabbricante
Codice di riferimento
Frequenza
(MHz)
(MHz)
Numero di elementi
Passo
(mm)
(mm)
Apertura attiva (mm)
Altezza
(mm)
(mm)
Dimensioni esterne
mm (in.)
mm (in.)
Lungh.
Largh.
Altez.
5L32-A31
Q3300178
5,0
32
0,60
19,2
10,0
30 (1.18)
28 (1.10)
25 (0.98)
7.5L32-A31
Q3300339
7,5
32
0,60
19,2
10
30 (1.18)
28 (1.10)
25 (0.98)
10L32-A31
Q3300340
10,0
32
0,30
9,9
10,0
30 (1.18)
28 (1.10)
25 (0.98)
2.25L32-A32
Q3300341
2,25
32
1,0
32,0
10,0
40 (1.57)
28 (1.10)
26 (1.02)
5L32-A32
Q3300180
5,0
32
1,0
32,0
10,0
40 (1.57)
28 (1.10)
26 (1.02)
5L64-A32
Q3300179
5,0
64
0,50
32,0
10,0
40 (1.57)
28 (1.10)
26 (1.02)
Colspan=10
Queste sonde sono dotate di serie di un connettore OmniScan® e di un cavo da 2,5 m (8,2 ft). È possibile preparare le sonde con altri connettori e lunghezze di cavi.
