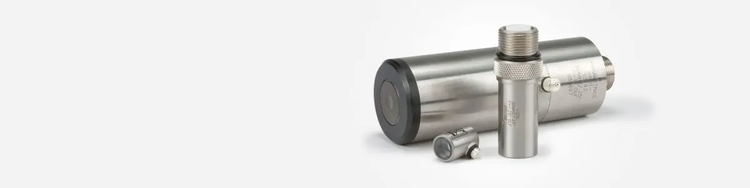

High-frequency transducers are single element contact or immersion transducers designed to produce frequencies of 20 MHz and greater.

Contact transducers are available in frequencies up to 225 MHz. Performance is dependent on pulser/receiver and application. All transducers are manufactured on a special basis to customer specifications. Contact us to discuss applications.

Panoramica

Vantaggi:

La struttura a banda larga a alta attenuazione fornisce un'eccellente risoluzione temporale
Brevi lunghezze d'onda per un'elevata risoluzione dei difetti
La focalizzazione permette la generazione di fasci di ridotte dimensioni
Intervallo di frequenza da 20 MHz a 225 Mhz

Trasduttori a contatto a alta frequenza

Linea di ritardo con silicio fuso permanentemente per permettere la valutazione dei difetti, l'analisi dei materiali o al misura di spessori mediante un metodo di controllo a contatto diretto
Tre diverse configurazioni di linea di ritardo (BA, BB e BC) permettono diverse combinazioni di echi di linee di ritardo
Il tipo di connettore standard è il Microdot
^®
(RM) a angolo retto

Dimensioni del trasduttore (in pollici)

Cliccare sull'immagine per ingrandirla.

Linea di ritardo	(A)	(B)	(C)
BA	0,72	0,81	1,00
BB	0,34	0,44	0,81
BC	0,34	0,44	0,63

Configuratore di trasduttori

Contattarci per trasduttori con frequenze maggiori.

Richiedi un preventivo o acquista un trasduttore scegliendo il codice di riferimento.

Frequency
(MHz)

Nominal Element Size

VIDEOSCAN

in.

Part /
Item No.

0.25

V212-BA-RM

U8411009

V212-BC-RM

U8411011

V212-BB-RM

U8411010

0.25

V213-BB-RM

U8411021

V213-BA-RM

U8411020

V213-BC-RM

U8411022

0.125

V215-BA-RM

U8411026

V215-BB-RM

U8411027

V215-BC-RM

U8411028

0.25

V214-BC-RM

U8411025

V214-BA-RM

U8411023

V214-BB-RM

U8411024

0.125

V2025

U8415045

0.25

V2022

U8415044

100

0.125

V2012

U8415043

V2054

U8415046

125

0.125

V2062

U8415047

Trasduttori con telaio a immersione standard

Telaio a immersione standard a alta frequenza

Linea di ritardo con silicio fuso permanentemente
Le unità focalizzate utilizzano una lente molata con ottica di qualità
L'adattatore F2020 permette la compatibilità con un connettore UHF passivo e un connettore di tipo Microdot ^® (vedere la pagina 38)
Combina un'alta frequenza con un telaio di ridotte dimensioni

Configuratore di trasduttori

Richiedi un preventivo o acquista un trasduttore scegliendo il codice di riferimento.

Frequency
(MHz)

Nominal Element Size

VIDEOSCAN

in.

Part /
Item No.

0.25

V354-SU

U8423057

V372-SU

U8423058

V373-SU

U8423059

V374-SU

U8423060

0.25

V376-SU

U8423081

V375-SU

U8423080

V377-SU

U8423082

V356-SU

U8423078

0.25

V358-SU

U8423079

Trasduttori con telaio a immersione SU/RM

Trasduttori con telaio a immersione SU/RM a alta frequenza

Linea di ritardo con silicio fuso permanentemente con una lente molata con ottica di qualità per assicurare un elevato grado di precisione per l'allineamento e la focalizzazione del fascio
Il telaio in acciaio inossidabile ha un connettore UHF (SU) dritto e passivo oltre a un connettore Microdot (RM) a angolo retto attivo
Telai di maggior dimensioni implicano delle linee di ritardo più ampie e una riduzione dei riverberi e del rumore del ritardo

*I trasduttori creano delle onde superficiali nell'acciaio, nel titanio e in altri materiali con velocità simili. Contattarci per richiedere la disponibilità su frequenze superiori. I trasduttori leggeri a alta frequenza rappresentano un'alternativa ai trasduttori con telaio SU/RM. Sono caratterizzati da telai di dimensioni e un peso minori senza diminuire le prestazioni.

Frequency
(MHz)

Nominal Element Size

VIDEOSCAN

in.

Part /
Item No.

0.125

V3332

U8424006

0.25

V3192

U8424001

V3193

U8424002

V3409

U8424012

V390-SU/RM

U8423084

V3330

U8424005

V3337

U8424007

0.25

V3320

U8424004

V3349

U8424009

100

0.125

V3346

U8424008

100

0.25

V3194

U8424003

V3394

U8424010

V3534

U8424013

Trasduttori con distanziali a alta frequenza

Linea di ritardo con silicio fuso permanentemente per l'analisi dei materiali e le misure di spessori
Dischi distanziali fissi per accoppiamento a controllo capillare
Il tipo di connettore standard è il Microdot® (RM) a angolo retto

Dimensioni del trasduttore

Opzioni dei trasduttori e degli accessori

M2104: Trasduttore speciale con distanziale a alta frequenza, 125 MHz e diametro all'estremità di 18,8 mm (0,74 in.). Include certificato di conformità.

M2102: Trasduttore speciale con distanziale a alta frequenza, 75 MHz e diametro all'estremità di 18,8 mm (0,74 in.). Include certificato di conformità.

B126: Bubbler speciale con percorso d'acqua variabile per i trasduttori M2104 e M2102.
