I trasduttori a fascio angolare integrali assicurano delle prestazioni superiori per il rapporto segnale-rumore e sono dotate di elementi protettivi in plastica. I due connettori Microdot dritto e ad angolo retto sono disponibili su alcuni modelli.
Panoramica

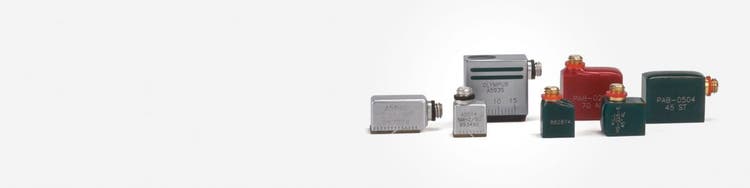

Trasduttori a fascio angolare integrali
- La superficie in plastica protettiva prolunga la durata del trasduttore e evita la graffiatura delle componenti critiche
- Distanza di avvicinamento e l'altezza complessiva del trasduttore contenute ideali per le applicazioni a accesso limitato
- Eccellente rapporto segnale-rumore per i trasduttori integrali di ridotte dimensioni
- Fascetta anulare inclusa con i trasduttori di tipo micro-miniaturizzato RM
A592S-SM
Modello SM da 0,25" per l'alluminio
A5952S-RM.tif A592S-RM
Modello RM da 0,25" per l'alluminio
Trasduttori a fascio angolare integrali
Modello RM da 0,187"
A5023
Modello SM da 0,187"
A5014
Modello RM da 0,25" per l'acciaio
Per maggiori informazioni contattateci.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | |
| in. | mm | Part / Item No. |
|
| 2.25 | 0.25 x 0.25 | 6 x 6 |
A561S-RM U8431041A562S-RM U8431042A563S-RM U8431043A564S-RM U8431044 |
| 5 | 0.25 x 0.25 | 6 x 6 |
A591S-SM U8431052A593S-SM U8431056A592S-SM U8431054A571S-RM U8431045A572S-RM U8431046A573S-RM U8431047A574S-RM U8431048A591S-RM U8431051A592S-RM U8431053A593S-RM U8431055 |
| 5 | 0.187 x 0.187 | 5 x 5 |
A5020 U8438003A5021 U8438004A5015 U8438002A5023 U8438005A5067 U8438014A5068 U8438015A5069 U8438016A5013 U8860363A5014 U8438001 |
| 10 | 0.187 x 0.187 | 5 x 5 |
A5054 \ U8438012 |
Tipo Harisonic
Tipo Harisonic
I trasduttori a fascio angolare protetti e miniaturizzati assicurano un eccellente equilibrio tra dimensioni e prestazioni, utilizzando zoccoli a onda trasversale per fasci angolari integrali. Le dimensioni generali e l'ingombro sono ridotti in confronto a un trasduttore e zoccolo avvitabili senza influire sulle prestazioni o influendo solamente minimamente. Il telaio in resina epossidica del trasduttore evita la graffiatura della superficie ispezionata.
I connettori sono disponibili con l'installazione superiore (dritto) o laterale (angolo retto) in funzione delle esigenze applicative. Sono disponibili quattro angoli dell'onda trasversale di 45°, 60°, 70° e 90°; sono disponibili anche degli angoli personalizzati su richiesta.
I trasduttori a fascio angolare sub-miniaturizzato (HS-225) e ultra-miniaturizzato (HS-877) sono disponibili con frequenze comprese tra 2,25 e 10,0 MHz con angoli compresi tra 45° e 90°. Il telaio in resina epossidica del trasduttore evita la graffiatura della superficie ispezionata. Questi trasduttori sono ideali per l'ispezione di tubi saldati a diametro ridotto e per le applicazioni in cui è necessario l'uso di un trasduttore a onda trasversale con un ingombro molto ridotto. In funzione del tipo selezionato, sono disponibili dei connettori Microdot, con l'installazione superiore o laterale. Al momento dell'ordine si devono specificare diversi parametri: codice fabbricante, frequenza, angolo, materiale da ispezionare e posizione del connettore.
Sub-miniaturizzato:
0,375 in. Lungh. x 0,425 in. Altez. x 0,0325 in. Largh.
Ultra-miniaturizzato:
0,375 in. Lungh. x 0,375 in. Altez. x 0,250 in. Largh.
| Item Number | Part Code | Frequency (MHz) |
Nominal Element Size Angle (°) |
Angle (°) | Connector Type | |
| mm | Inches | |||||
U8503183 |
PAB-0204-60-AL-RM | 2.25 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Steel | Right Microdot |
U8503124 |
HS-225-5-45-AL-RM | 5 | 3 x 6 | 0.120 x 0.250 | 45° Shear Wave in Aluminum | Right Microdot |
U8503092 |
PAB-0504-70-ST-RM | 5 | 6 x 6 | 0.250 x 0.250 | 70° Shear Wave in Steel | Right Microdot |
U8503091 |
PAB-0504-70-AL-RM | 5 | 6 x 6 | 0.250 x 0.250 | 70° Shear Wave in Aluminum | Right Microdot |
U8503110 |
PAB-0504-60-AL-SM | 5 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Aluminum | Straight Microdot |
U8430039 |
PAB-0504-45-ST-RM | 5 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Steel | Right Microdot |
U8503107 |
PAB-0504-45-AL-RM | 5 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Aluminum | Right Microdot |
U8435040 |
HS-225-5-70-ST-RM | 5 | 3 x 6 | 0.120 x 0.250 | 70° Shear Wave in Steel | Right Microdot |
U8503056 |
HS-225-5-70-AL-SM | 5 | 3 x 6 | 0.120 x 0.250 | 70° Shear Wave in Aluminum | Straight Microdot |
U8503090 |
PAB-0504-60-ST-SM | 5 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Steel | Straight Microdot |
U8503163 |
PAB-0504-60-ST-RM | 5 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Steel | Right Microdot |
U8503106 |
PAB-0504-45-AL-SM | 5 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Aluminum | Straight Microdot |
U8503123 |
HS-225-5-70-AL-RM | 5 | 3 x 6 | 0.120 x 0.250 | 70° Shear Wave in Aluminum | Right Microdot |
U8435041 |
HS-225-5-60-ST-RM | 5 | 3 x 6 | 0.120 x 0.250 | 60° Shear Wave in Steel | Right Microdot |
U8503086 |
PAB-0503-70-AL-SM | 5 | 5 x 5 | 0.187 x 0.187 | 70° Shear Wave in Aluminum | Straight Microdot |
U8503093 |
PAB-0504-70-ST-SM | 5 | 6 x 6 | 0.250 x 0.250 | 70° Shear Wave in Steel | Straight Microdot |
U8503054 |
HS-225-5-60-AL-SM | 5 | 3 x 6 | 0.120 x 0.250 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503089 |
PAB-0504-45-ST-SM | 5 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Steel | Straight Microdot |
U8503082 |
PAB-0503-60-AL-SM | 5 | 5 x 5 | 0.187 x 0.187 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503127 |
HS-877-5-45-ST-RM | 5 | 5 x 5 | 0.187 x 0.187 | 45° Shear Wave in Steel | Right Microdot |
U8503134 |
HS-225-5-45-AL-SM | 5 | 3 x 6 | 0.120 x 0.250 | 45° Shear in Aluminum | Straight Microdot |
U8503053 |
HS-225-5-60-AL-RM | 5 | 3 x 4 | 0.120 x 0.250 | 60° Shear Wave in Aluminum | Right Microdot |
U8503077 |
PAB-0503-45-AL-RM | 5 | 5 x 5 | 0.187 x 0.187 | 45° Shear Wave in Aluminum | Right Microdot |
U8503109 |
PAB-0504-60-AL-RM | 5 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503177 |
PAB-1004-45-ST-RM | 10 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Steel | Right Microdot |
U8503176 |
PAB-1004-45-AL-SM | 10 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Aluminum | Straight Microdot |
U8503096 |
PAB-1004-45-AL-RM | 10 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wall in Aluminum | Right Microdot |
U8502019 |
PAB-1003-60-AL-SM | 10 | 5 x 5 | 0.187 x 0.187 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503058 |
HS-877-10-45-AL-SM | 10 | 3 x 4 | 0.187 x 0.187 | 45° Shear Wave in Aluminum | Straight Microdot |
U8503126 |
HS-877-10-60-AL-SM | 10 | 5 x 5 | 0.187 x 0.187 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503164 |
HS-877-10-70-AL-SM | 10 | 5 x 5 | 0.187 x 0.187 | 70° Shear Wave in Aluminum | Straight Microdot |
